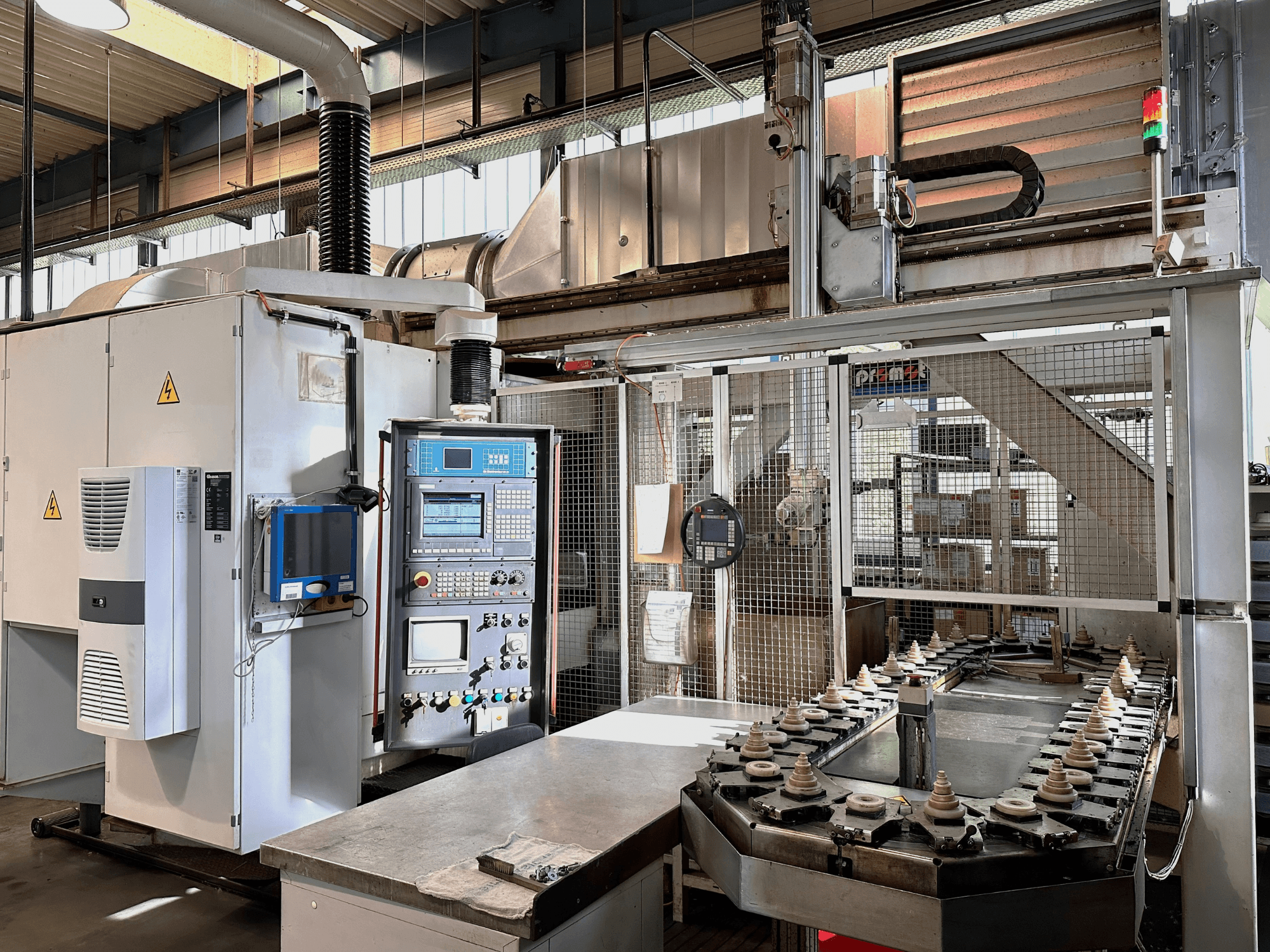

Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Ovládací panel: součástí dodávky

• Rozsah modulů: 0,5–7,0

• Průměr obrobku: min. 10 mm, max. 380 mm

• Počet zubů: 10–600

• Dráha os: Z (vertikální) 200 mm; X (horizontální) 230 mm; Y (tangenciální/posun) 135 mm

• Otočení upínací hlavy (A): ±45°

• Zdvih koníku: 125 mm

• Záběh při orovávání: V (tangenciální) 180 mm; U (radiální) 110 mm

• Otáčky brusného kotouče: až 3000 ot./min, plynule nastavitelné

• Rychlost lineární osy: 10 000 mm/min

• Max. rychlost otáčení stolu: 240 ot./min

• Rozlišení stolu: 0,001°

• Posuvy: obráběcí a pracovní posuvy plynulé

• Rozměry brusného kotouče: průměr 270–350 mm; šířka až 104 mm; otvor 160 mm

• Hmotnost systému: cca 11 500 kg

• Prostorové nároky (stroj): cca 3,7 m × 2,4 m × 2,75 m

Doplňkové vybavení

• Manipulační jednotka Promot Automation (robotická manipulace)

• Ovládací panel/ruční terminál (pro automatizaci)

• Dopravníkový pás

• Systém chlazení pásu

• Hydraulická jednotka

• Prostorové nároky (automatizace): cca 4,5 m × 1,6 m × 4,0 m
