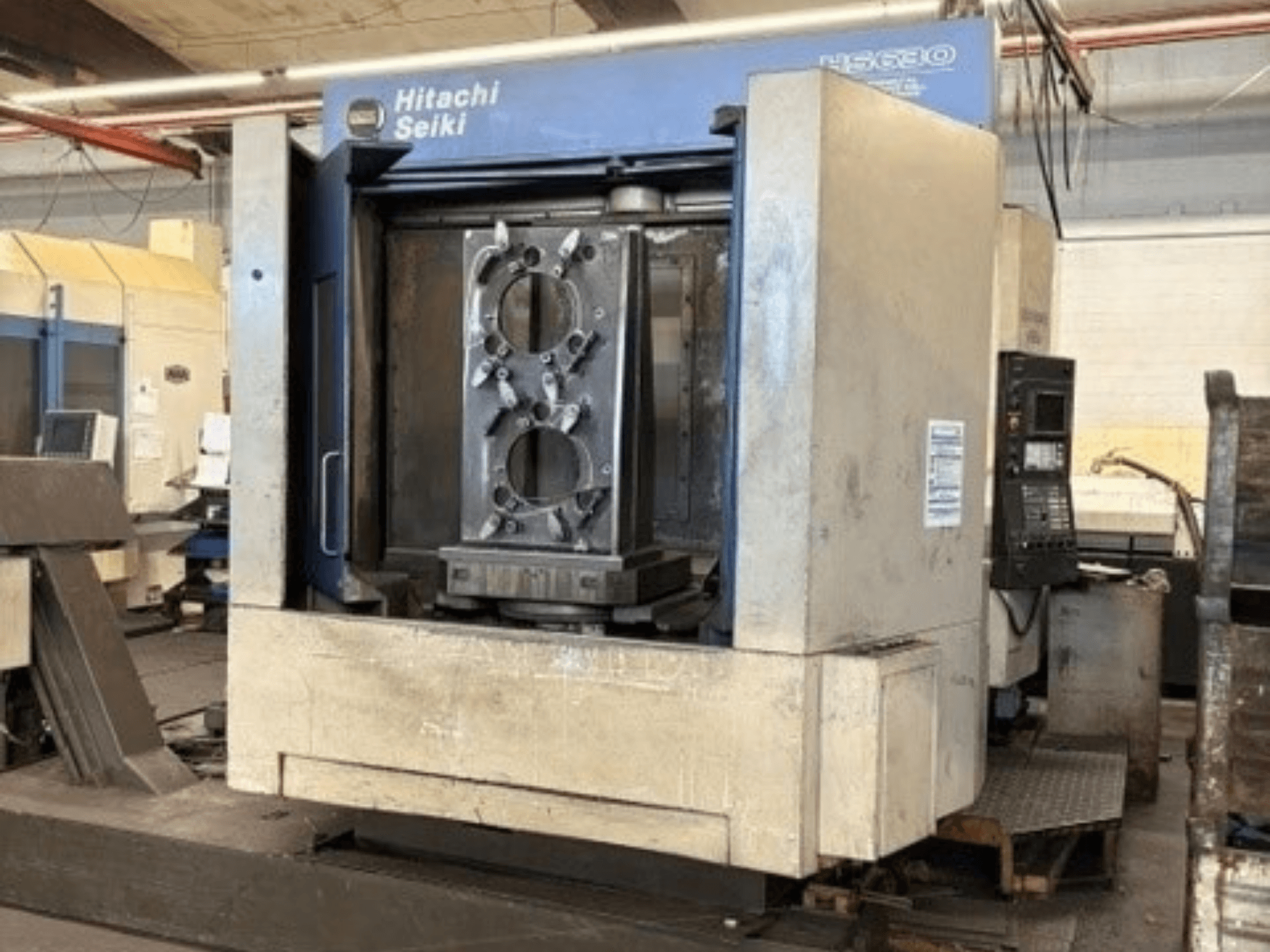

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Nedávná údržba / modernizace: Vybaveno novými lineárními vedeními na ose Y, repasovaným kuličkovým šroubem s novými ložisky

- Řídicí systém: Seikos Lambda / Fanuc Control

- Pracovní plocha stolu: 630 x 630 mm

- Úhel indexace: 1° (360°)

- Způsob indexování: absolutní, 3 polohy

- Nosnost palety: max. 1200 kg

- Vzdálenost od středu vřetena k povrchu stolu: 100–900 mm

- Vzdálenost od čela vřetena ke středu stolu: 150 – 1 000 mm

- Kužel vřetena: NT50 / NT40

- Otáčky vřetena: 1,0 – 6 000 ot./min / 100 – 10 000 ot./min (plně automatické a plynulé nastavení)

- Nejmenší přírůstek: 0,001 mm

- Řezný posuv: 1 – 20 000 mm/min

- Rychlost posuvu v krocích: 5 000 mm/min

- Rychlý posuv: 45 000 mm/min

- Motor vřetena (střídavý proud, 50 % pracovní cyklus): 30/45 kW (40/30 HP)

- Hydraulický motor: 2,2 kW (3 HP) – 4P

- Motor mazacího systému: 17-2 (0,02)-2 W (HP)-P

- Hnací motor osy X: FANUC MODEL α30

- Motor pohonu osy Y: FANUC MODEL α40F

- Hnací motor osy Z: FANUC MODEL α30

- Motor pro indexování stolu: 1,0 kW (1,4 HP)

- Motor chlazení vřetena: 0,4 kW (0,5 HP) – 4P

- Kapacita automatického výměníku nástrojů (ATC): 40 kusů (volitelně 60 / 90 / 120 nástrojů)

- Max. průměr nástroje: Ø 125 mm

- Max. délka nástroje: 500 mm

- Max. hmotnost nástroje: 25 kg

- Způsob výběru nástroje: libovolný / obousměrný pomocí 2- a 4-místného T-slova

- Způsob výměny APC: rotační

- Hmotnost stroje: 15 000 kg (33 000 lb)

- Standard upínacího dříku nástroje: BT50

- Tolerance házení upínacího dříku nástroje: max. 0,025 mm (polohy A a B)

- Kolmost dříku nástroje: 0,015/100 mm vzhledem k rovině A
