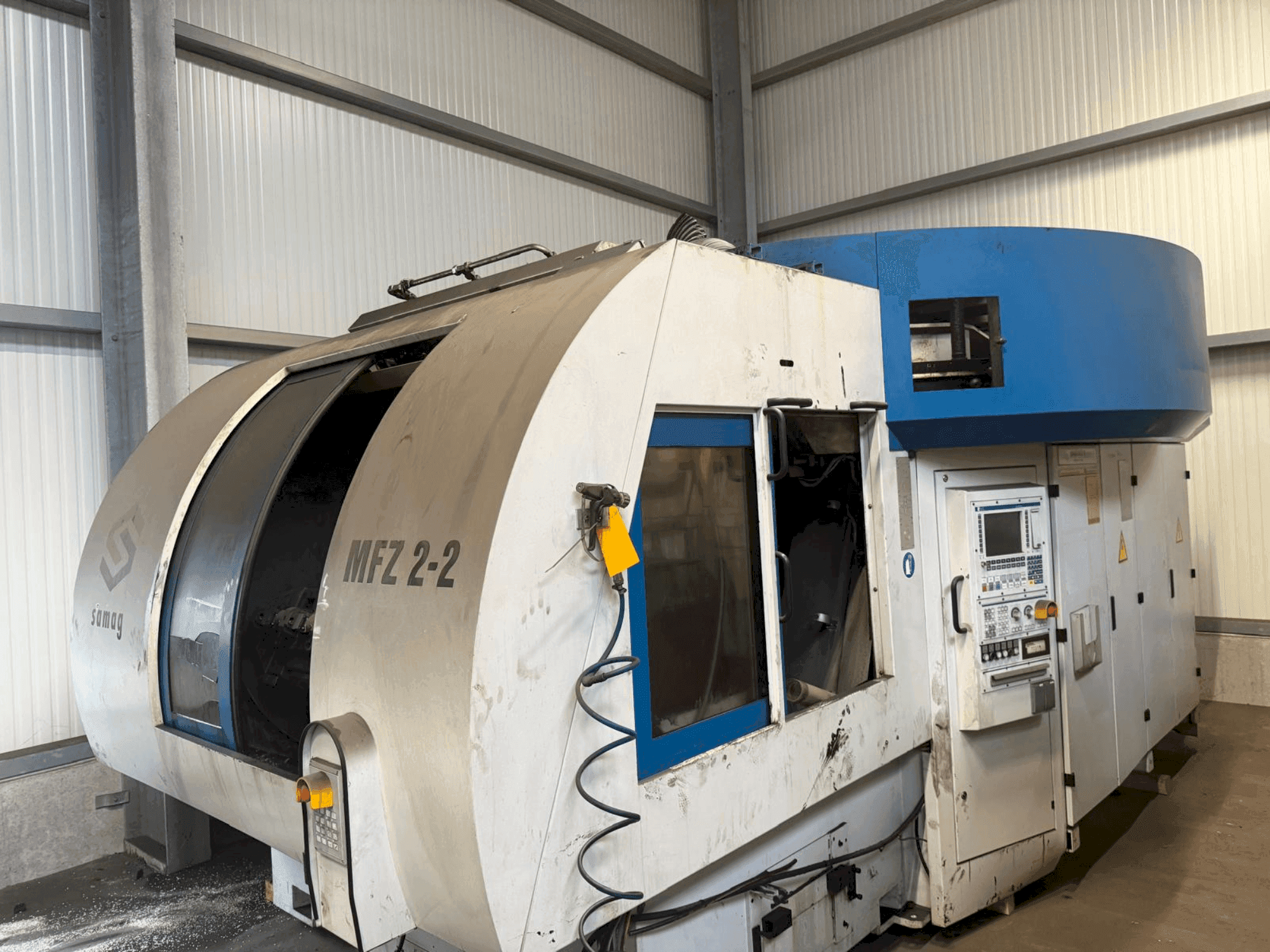

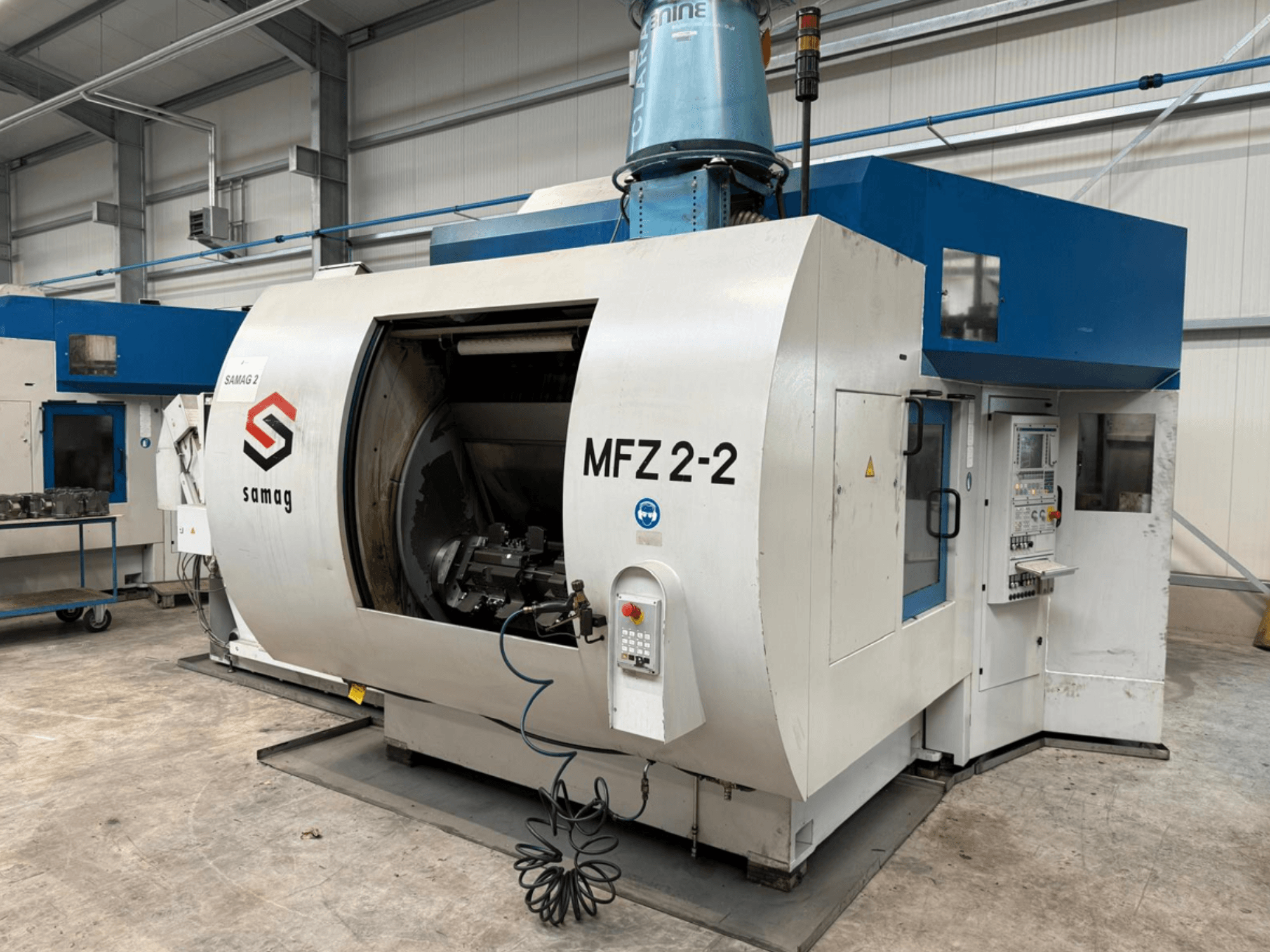

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Skladování nářadí

  • Typ: Decagon

  • Počet úložných míst: 100 (2x50)

  • Počet kazet: 10

  • Počet míst pro kazety: 10

  • Rozteč kazet: 90 mm

  • Maximální rychlost zásobníku kazet: 8,3 min.

  • Doba zpoždění od max. rychlosti zásobníku kazet do zastavení: 300 ms

  • Maximální hmotnost nářadí: 280 kg

  • Max. hmotnost nástroje (plastová kleština): Max. hmotnost: 6 kg

  • Max. hmotnost nástroje (ocelová kleština): 6,5 kg: 8 kg Max.

  • Max. průměr nástroje s volnými sousedními místy: 160 mm

  • Osa otáčení: 10x36

  • Doba výměny z nejbližší kazety (vlevo/vpravo): 1.5 s

  • Výměna nástroje na vřetenu (průměrná výměna mezi třískami bez otáčení kola, VDI 2852): 4.5 s

• Osy a dráhy pojezdu

  • Dráhy pojezdu: Y (vertikální) pracovní zdvih 500 mm; Y (vertikální) celkový zdvih včetně výměny nástroje 775 mm

  • Zrychlení os (X/Y): 0,6 xg, 0,8 xg

• Pohon hlavního vřetena

  • Vřetenová jednotka: Vřeteno: vysokofrekvenční vřeteno GMN HCS 220-16000/28

  • Rozteč vřeten: 1,5 mm: 450 mm

  • Průměr pouzdra: 220 mm

  • Hmotnost vřetenové jednotky: 110 kg

  • Pohonný motor: 1FE1 083-4WN11-1BA2

  • Točivý moment (S1): 1,5 m: 65 Nm

  • Točivý moment (S2): 1 Nm: 74 Nm

• Nosná jednotka obrobku (otočná jednotka osy W)

  • Doba otáčení 180°: 4.5 s

  • Průměr čelní desky/protisedadla: 500/345 mm

  • Otáčky pohonu/protisedadla (max.): 1,5 mm: 15/20 min.

  • Hmotnostní moment setrvačnosti: 140 kgm²

  • Přípustný naklápěcí moment: 8000 Nm

  • Přípustný tangenciální moment (pohon/protilehátko): 10 000/5 000 Nm

  • Blokovací síla Hirthova soukolí při tlaku 100 barů (pohon/protilehátko): 190/175 kN

• Držák obrobku osa A1/A2

  • Úhel dělení: 3

  • Doba otáčení 180°: 3.5 s

  • Průměr čelní desky/protilehátka: 345 mm

  • Otáčky (max.): 1,5 mm: 20 min.

  • Hmotnostní moment setrvačnosti: 20 kgm

  • Přípustný klopný moment: 20 kg: 3 000 Nm

  • Přípustný tangenciální moment (pohon/protilehátko): 5 000 Nm

• Síťové napětí: 400 V

• Frekvence: 50 Hz

• Řídicí napětí: 400 Hz: DC 24 V

• Jmenovitý výkon: 24 V: Výkon: 72 kW

Další vybavení

• Chladicí mazací systém (chip management)

  • Typ: Pásový dopravník se škrabkou

  • Rozměry (d x š x v): 2885 x 1095 x 1830 mm

  • Výstupní výška: 1020 mm

  • Mezerové síto: 500 μm

  • Objem náplně: 100 l

  • Čerpadlo na odpadní vodu: 380 l/min při 1,6 baru

• Centrální chladicí jednotka

  • Typ: DK 160-V/SO

  • Chladicí výkon: 1900 W

  • Min./Max. teplota okolí: 10/40 °C

  • Max. teplota výstupní vody: 20 °C

  • Teplota kondenzace: 40 °C

  • Chladicí médium: R134a, 2 kg

  • Připojený elektrický výkon: 5,1 kW

• Obvodové hmoty

  • Hmotnost nádrže na čistou vodu (prázdná): 930 kg

  • Hmotnost dopravníku třísek (prázdný): 450 kg

• Jeden porážecí stroj (volitelně)

• 3D data/CAD upínací věže (možnost 3 upnutí) (volitelně)

• 2 náhradní věže a balíček náhradních dílů (volitelně)
