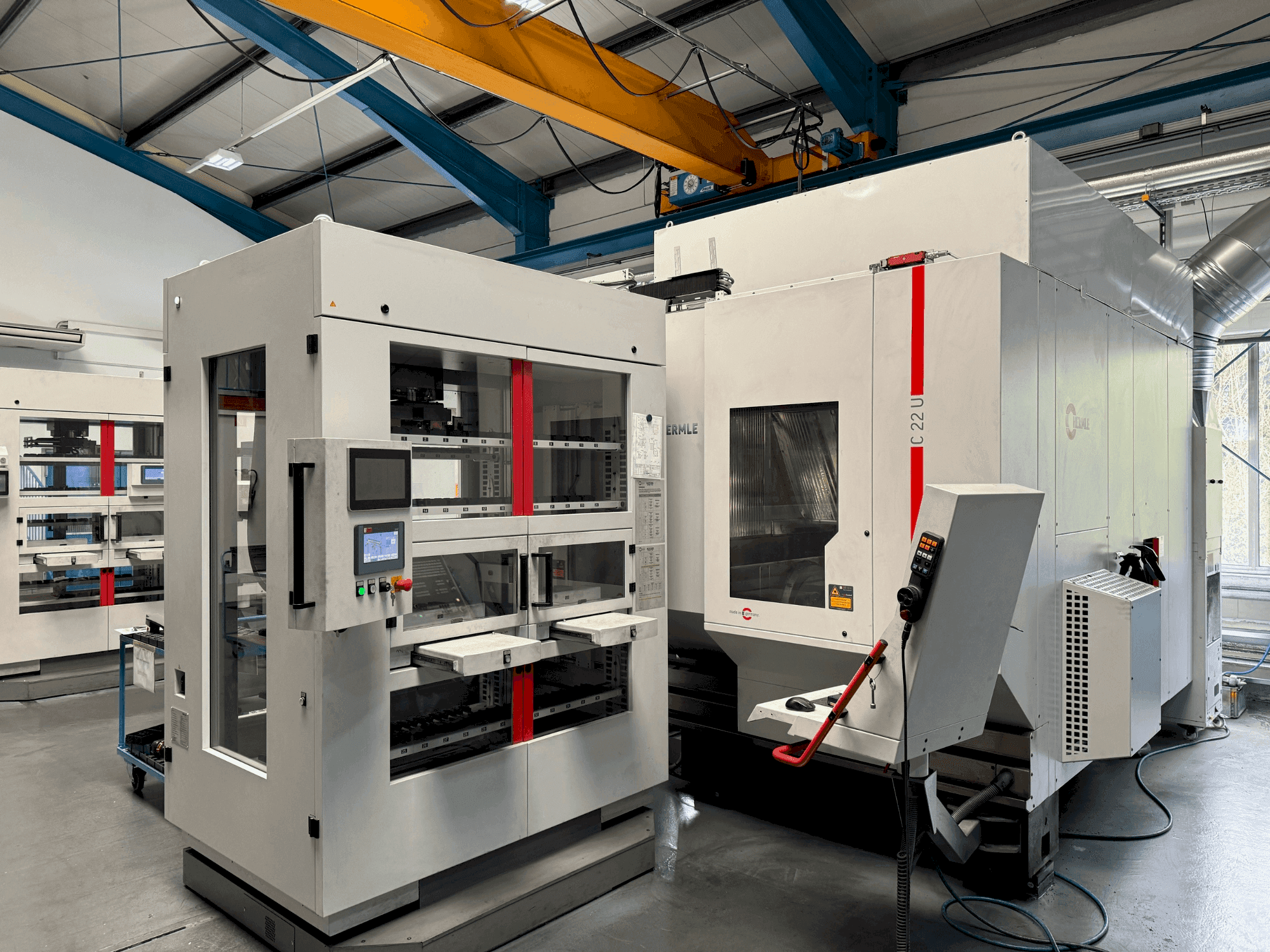

Čelní pohled  na HERMLE C22 with handling system IH30  (2017)  stroj

HERMLE - C22U with handling system IH30DE-MIL-HER-2017-00003

Prodáno

Máte další otázky? Kontaktujte nás!

sales contact

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

whatsapp
Kontaktujte na WhatsApp
Zobrazit v původním jazyce

Toto 5osé obráběcí centrum HERMLE C22U bylo vyrobeno v roce 2017. Obsahuje integrovaný manipulační systém IH30, navržený pro zvýšení automatizace a efektivity výroby. Kompaktní a přitom robustní konfigurace tohoto stroje umožňuje všestranné frézovací aplikace s přesností a spolehlivostí. Pokročilý řídicí systém zajišťuje optimální výkon a podporuje složité frézovací operace vyžadující vysokou přesnost. Stroj HERMLE C22U, který nabízíme k prodeji, je odborně vyroben tak, aby splňoval přísné výrobní požadavky. Kontaktujte nás pro další podrobnosti týkající se tohoto obráběcího centra. K dispozici jsou 2 stroje, druhá jednotka se stejnými možnostmi je z roku 2015, stejný model Hermle C22U s manipulačním systémem IH30.

Přehled

  • Výrobce: HERMLE
  • rok: 2017
  • MODEL: C22U with handling system IH30
  • typ aplikace: Frézování
  • Země umístění: Německo
  • Typ stroje: Univerzální obráběcí centrum
  • dostupnost: Prodáno
  • řídicí jednotka značky: HEIDENHAIN

Technické informace - HERMLE C22U with handling system IH30

Všeobecné údaje

  • Šířka: 1740 mm
  • Hloubka měření: 1700 mm
  • Výška měření: 2400 mm
  • Hmotnost stroje: 9000 kg

Řídící jednotka

  • Model: TNC 640
  • Výrobce: HEIDENHAIN

Hlavní jednotka

  • Počet vřeten: 1
  • Rozsah otáček vřetena: 42000 1/MIN
  • Počet os: 5

Pojezdy os

  • Osa X Pojezdy os: 450 mm
  • Osy Y Pojezdy os: 600 mm
  • Osa Z Pojezdy os: 330 mm

Nástroje

  • Číslo indexu: 65

Upínací jednotka

  • Upínací síla: 4500 N KN

    Další vybavení

    • - Otočný otočný stůl STP Ø 320
    • - Jednostranný pohon v ose A Ø 320 // Vřeteno 42 000 1/min HSK E40
    • - 6-cestné otočné spojení
    • - Odstranění desky stolu Ø 320
    • - KinematicOpt - Hardware
    • - manipulační systém IH30: max. manipulační hmotnost 30kg kapacita zásobníku 50 palet

    Dodatečné informace

      Výhody stroje

      • Výhody technického stroje:
        • - Vnější mms
        • - Odfukovací zařízení // foukání vzduchu středem vřetena
        • - Uzavírací vzduch pro váhy
        • - Ovládací software: kuhnke plc
        • - Max. Manipulační hmotnost: 30 kg
        • - Kapacita zásobníku: 50 palet
        • - Vstupní a výstupní stanice: 2-násobná
        • - Standardní chapadlo: 30 kg na základě vidlicového chapadla itp 178x135 nebo itp 192x98 s pneumatickými přídržnými čepy
        • - Ovládací software: kuhnke plc // ovládací panel pro hacs na ih30
        • - Velikost kužele: hsk e40
      • Kvalitativní výhody stroje:
        • - Extrakce emulzní mlhy vč. Sekundární filtr
        • - Automatické dveře kabiny // automatická střecha kabiny
        • - Heidenhain elektrická tepelná kompenzace // elektrický modul ručního ovládání heidenhain
        • - Měřicí sonda heidenhain
        • - Zlomení nástroje blum/ měření a1
        • - Krycí deska pro obrábění s amms / mod. Škrabka
        • - Manipulační rozhraní ih30/60 tnc640hacs
        • - Chuck 3-r powergrip na systémovém stole
        • - Pneu. Release retacking blow off present 1x 1:2
        • - Příprava vnějšího sání grafitu vlevo

      Informace navíc

      • - IH30 Police Palety ITS50 a ITS78: Paralelní chapadlo: Včetně specifické sady prstů chapadla. Max. Přepravní hmotnost: 20 kg. Výměnný chapadlo: sada prstů chapadla 3R. K dispozici máme druhou jednotku identického modelu z roku 2015. Dosud nebyl přeměněn na vakuum. Včetně upínacího systému. Včetně extrakčního systému grafitu Keller. Včetně 20 smršťovacích držáků HSK40 od Diebold a/nebo Haimer. STROJ ZPRACOVÁVÁ syntetické materiály. Externí sací jednotka.

    *Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
