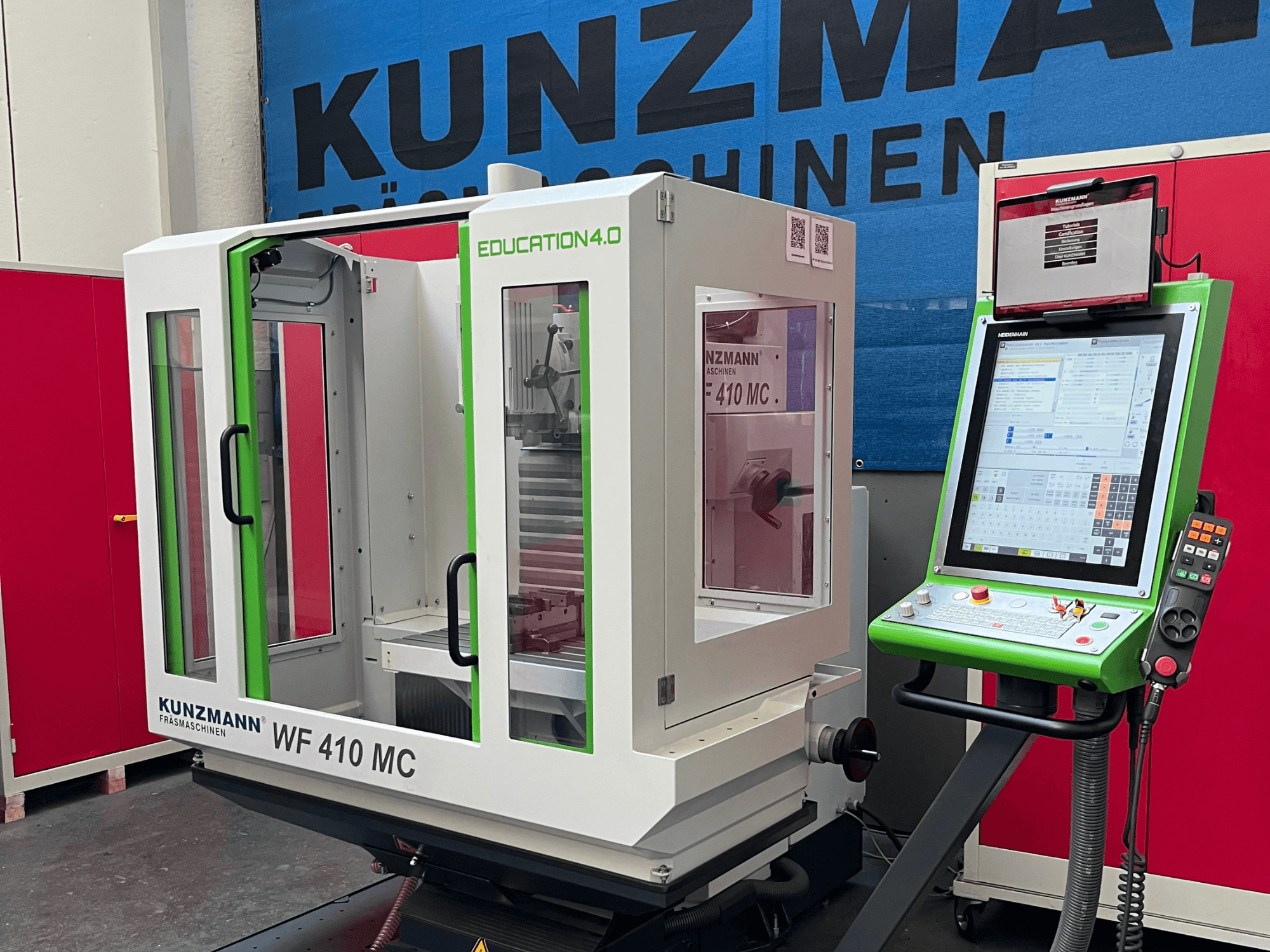

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Předváděcí stroj

- Provozní doba stroje: 910 h

- Výkon vřetena S1-100 % ED: 6,8 kW

- Výkon vřetena S6-25 % ED: 13,0 kW

- Otáčky vřetena (ruční provoz): plynule nastavitelné 1 – max. 4 500 ot./min

- Otáčky vřetena (automatický provoz): plynule nastavitelné 1 – max. 5 000 ot./min

- Pohon posuvů: Elektronicky řízený plynule nastavitelný servopohon pro každou osu

- Rychlý posuv / rychlost posuvu os X, Y, Z: plynule nastavitelná až do max. 5 / 5 / 5 m/min

- Provozní napětí: 400 V - Síťová frekvence: 50 Hz - Počet fází: 3

- Jmenovitý proud: 24 A - Hlavní pojistka: 32 A

- Zkratová vypínací schopnost: 10 kA

- Příkon / připojovací výkon: cca 17 kVA

- Řídicí napětí: 24 V

- Hmotnost při instalaci (základní stroj): cca 1 800 kg (vč. kapalin, bez volitelné výbavy/nářadí)

- Max. přepravní hmotnost: 2 030 kg

- Konstrukce stroje: FEM-optimalizovaná litinová konstrukce s křížovým posuvem

- Vedení: kalená a broušená plochá vedení v osách X, Y, Z s kovovými kryty

- Pohon: kuličkové šrouby ve všech osách

- Uchycení vřetena: SK 40 podle DIN ISO 7388-1 forma AD s tažným čepem podle DIN ISO 7388-3 forma AD (SKU: 10-113300)

- Vertikální frézovací hlava: Rozsah otáčení +/- 90°, ručně vysouvatelná upínací trubka s otočným mechanismem, zdvih 70 mm, upínatelná, vzduchové chlazení závislé na otáčkách, kryt frézy

- Upínání nástrojů: Automatické mechanické upínání nástrojů, upínací síla 10 000 N, hydraulické uvolnění

- Měřicí systém: lineární měřicí systémy s kódováním vzdálenosti, přímé, inkrementální, rozlišení 0,001 mm

- Ochrana proti přetížení: Detekce přetížení pomocí pohonné a řídicí techniky

- Bezpečnostní ruční kola: Ve všech 3 osách - Bezpečnostní kryt: Kabina chránící před stříkajícími kapalinami a třískami, namontovaná na zásobníku na třísky, pohybující se svisle s osou, zajištěná koncovým spínačem, 2 posuvné dveře vpředu, 1 křídlové dveře vpravo, průhledová okna ze všech stran

- Ovládací panel: Namontován na dlouhém, otočném rameni na základně, otočný

- Mazání: Automatické centrální mazání s počátečním naplněním maziva a samostatnou nádrží na odpadní olej namontovanou vpředu

- Systém chlazení: Samostatná nádrž, objem 66 l (SKU: 10-450111-03)

- Osvětlení stroje: LED svítidlo s ohebným ramenem

- Vyrovnávací prvky: 1 sada = 4 kusy

- Pevný úhlový stůl: Upínací plocha 650 x 375 mm, 5 drážek ve tvaru T 14 H7 (rozteč 63 mm), max. nosnost 250 kg (SKU: 10-470050-02)

- Řídicí jednotka: HEIDENHAIN TNC 620 FS s funkční bezpečností

- Displej: 19" vertikální dotykový displej

- Úložná kapacita: celkem 30 GB, 7,7 GB programové paměti (Compact Flash CFR)

- Doba zpracování bloku: 1,5 ms - Datová rozhraní: USB, Fast Ethernet 1000 Base-T

- Elektronické ruční kolo: HEIDENHAIN HR 510 FS s integrovanými klávesami os, posuvem a nouzovým zastavením (SKU: 10-112862-01)

- Funkce automatického vypnutí stroje: Automatické vypnutí po ukončení provozu nebo po skončení programu (SKU: 10-113785)

- Sada pro přípravu dotykového snímače: Pro dotykový snímač TS 460 a nastavovač nástrojů TT 460, včetně přijímací jednotky SE 660 (SKU: 10-113028)

- Hybridní výukový balíček: Tablet PC Surface Pro s dotykovým displejem ~13" s dokovací stanicí, routerem WLAN, zařízením proti krádeži, variabilním držákem tabletu (7"–13") s magnetickými úchyty, interaktivním výukovým softwarem a gamifikačními moduly (SKU: 10-119102)

- Řídicí software: NC Software verze 817601 18 SP4 Hotfix3 FS
