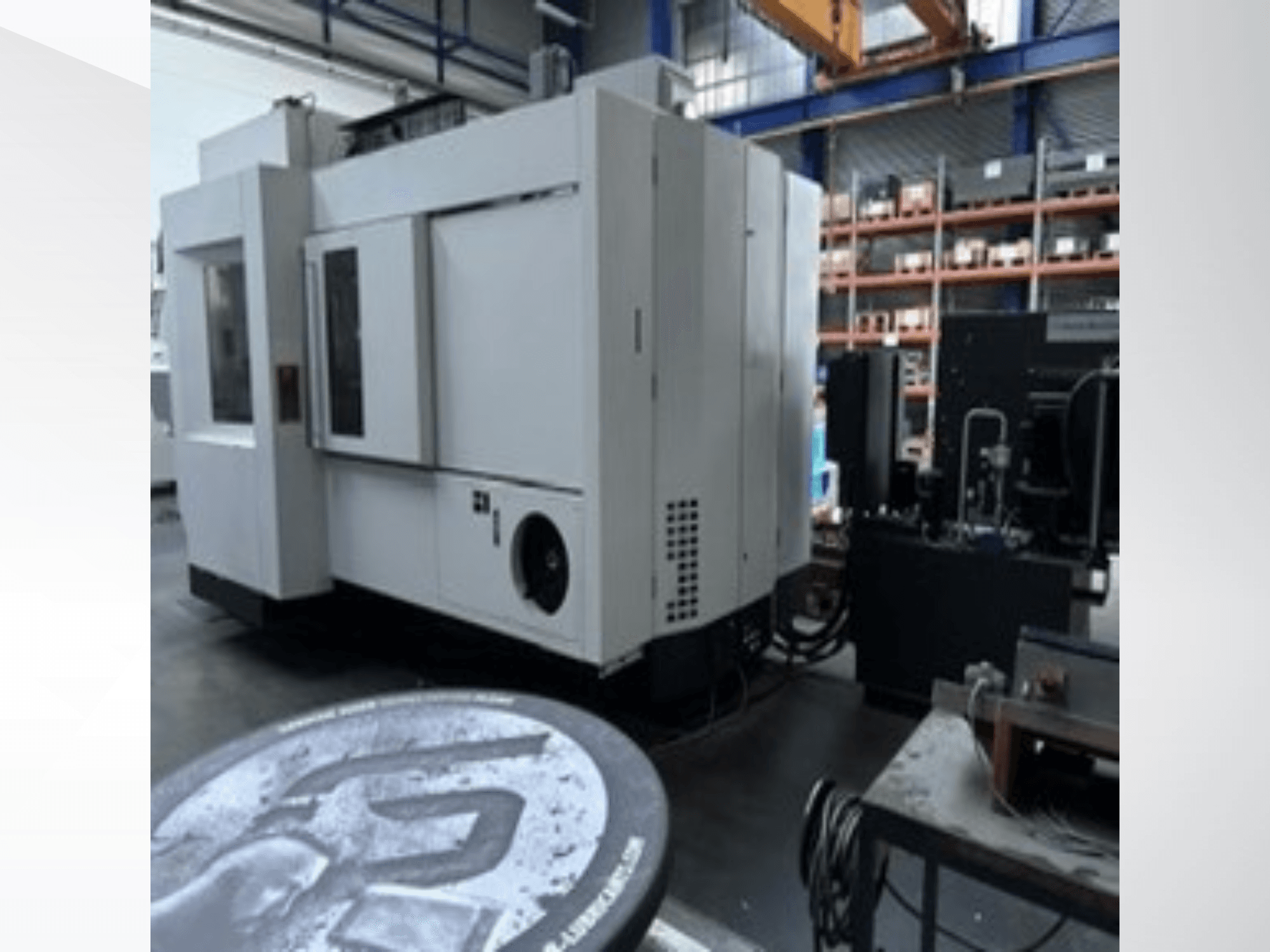

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Řídicí jednotka: Heidenhain iTNC 530 HSCI FS (MC 6541 s HDR a dvoujádrovým procesorem Core i7-3 1,7 GHz, 15,1" barevný TFT displej)

- Zdvih osy X: 1350 mm

- Zdvih osy Y: 1150 mm

- Zdvih osy Z (horizontální vřeteno): 895 mm

- Zdvih osy Z (vertikální vřeteno): 700 mm

- Výsuv motorového vřetena vůči ose Z: 700 mm

- Rozsah otočné osy A: +16° až -120° (celkový rozsah 136°)

- Rozsah otočné osy C: n × 360°

- Počet simultánních os: 5 / 5 simultánních

- Průměr otočného stolu: Ø 1100 mm (na 2 stranách zúžený na 1000 mm)

- Středování stolu: Ø 50 H6

- T-drážky: 9 drážek, vzdálenost 100 mm, šířka 18 H12

- Max. zatížení stolu (ve středu): 1600 kg

- Upínací moment stolu: 8000 Nm

- Točivý moment pohonu stolu (100 % ED / max.): 1130 Nm / 2300 Nm

- Max. rychlost stolu: 40 ot./min

- Rychloposuv / posuv (X, Y): 15 / 32 m/min

- Rychloposuv / posuv (Z): 15 / 32 m/min

- Rychlost otáčení / rychloposuv (osa A): 11 / 20 ot./min (4000 / 7200 °/min)

- Max. posuvná síla: 10 kN

- Zrychlení: 4 m/s²

- Otáčky vřetena: 0 – 15 000 ot./min

- Kužel vřetena: HSK-A63 (DIN 69893-1)

- Výkon vřetena (S6, 40 % ED): 38 kW

- Točivý moment vřetena (S6 40 % ED): 193 Nm

- Kapacita zásobníku nástrojů: 46 pozic (HSK-A63)

- Max. průměr nástroje: 80 mm (při plném osazení) / 130 mm (při částečném osazení)

- Max. délka nástroje: 300 mm

- Max. hmotnost nástroje: 8 kg

- Max. zatížení zásobníku: 200 kg

- Doba mezi jednotlivými obrobky: cca 11 s

- Chlazení a odvod třísek: dopravník třísek s vnitřním přívodem chladicí kapaliny (IKZ 18–80 bar, s frekvenční regulací), pásový filtr 30 µm, umývací stanice pro obsluhu

- Externí přívod chladicí kapaliny: 7 bar, 28 l/min

- Prohánění vzduchu vřetenem: ano (až 10 bar)

- Měřicí a kalibrační systémy: 3D infračervená dotyková sonda Renishaw OMP60 HSK-A63, dvoudílný laserový systém měření nástrojů Renishaw NC4, KinematicsOpt

- Funkce inteligentního stroje: APS (Advanced Process System), ITC (Intelligent Thermal Control), vzdálený síťový přístup DNC, vzdálená pomoc rConnect Live

- Provozní hodiny:

* Řízení zapnuto (Steuerung ein): 46 889 h 58 min 07 s

* Stroj zapnutý (Maschine ein): 42 786 h 48 min 49 s

* Běh programu (Programmlauf): 9 929 h 46 min 01 s

* Pohon zapnutý (Antriebe Ein): 34 546 h 44 min 31 s

* Vřeteno zapnuto (Spindel Ein): 5 660 h 25 min 27 s

- Nejdůležitější údaje z protokolu údržby a oprav:

* Vřeteno vyměněno dne 10. 11. 2021 (vřeteno GF pro 2/782) za novou sestavu dne 29. 11. 2021

* Pevný disk vyměněn dne 23. 12. 2022

* Pohonná jednotka vyměněna dne 24. 5. 2023

* Vyměněn rotační průchod (Drehdurchführung) dne 7. 9. 2023

* Osa A vyrovnána a vřeteno seřízeno dne 21. 2. 2026

- Provozní napětí: 3× 400 V (+6 %/-10 %), 50 Hz

- Připojené zatížení: 67 kVA / 61 kW (s IKZ)

- Pojistka: 125 A

- Přívod stlačeného vzduchu: 6 + 0,5 bar, cca 300 l/min
