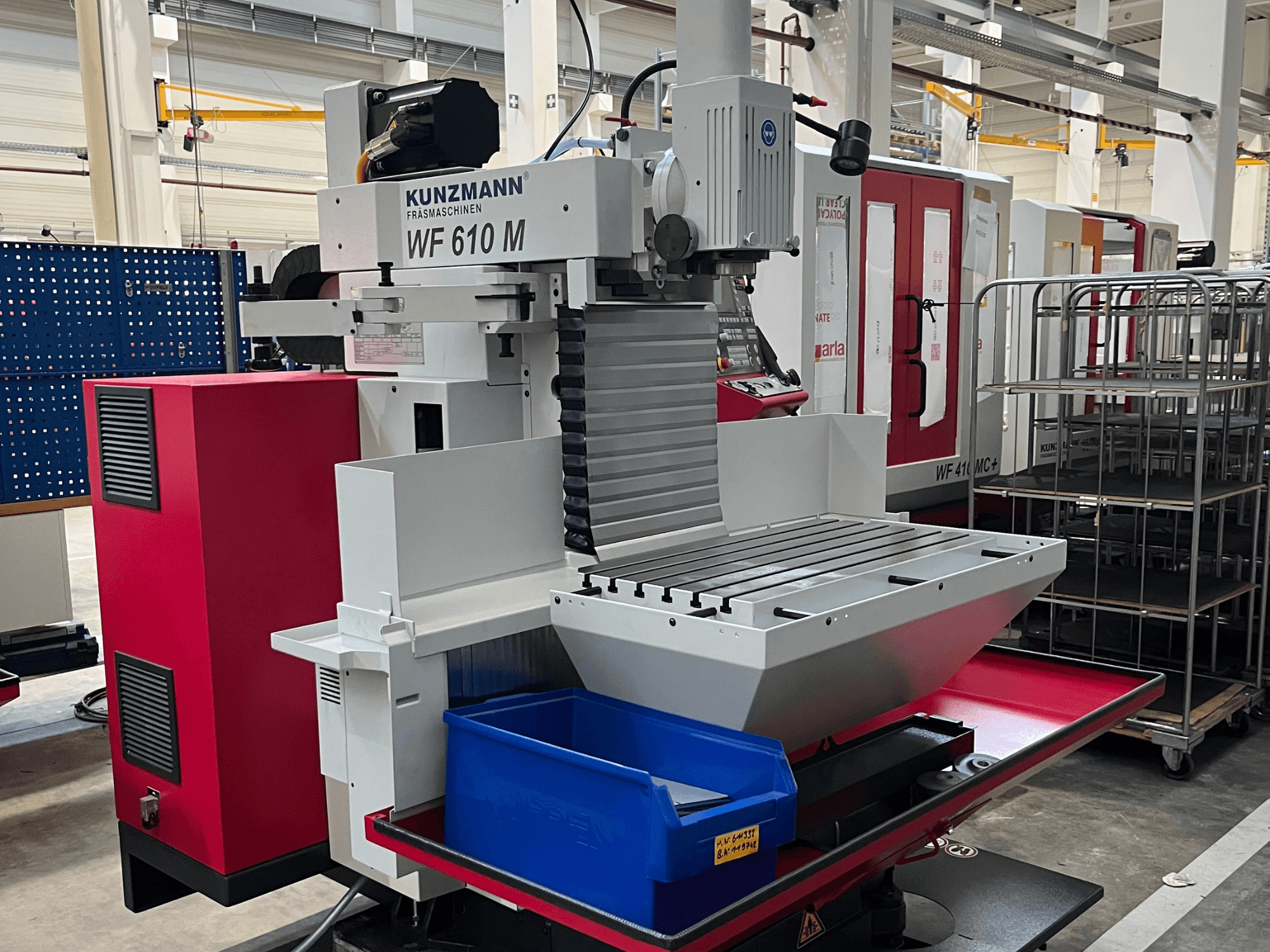

KUNZMANN - WF 610 MDE-MIL-KUN-2026-00001

- Nový stroj

- Hlavní pohon: Elektronicky regulovaný plynulý hlavní pohon pro vertikální frézovací vřeteno

- Výkon pohonu vřetena: 8,5 kW (S1 – 100 % ED) / 16,2 kW (S6 – 25 % ED)

- Uchycení nástroje: SK 40 podle normy DIN ISO 7388

-1 forma AD (dříve DIN 69871 forma AD) s tažným čepem DIN ISO 7388-3 forma AD (dříve DIN 69872)

- Pohon posuvů: elektronicky regulovaný plynulý servopohon na každou osu

- Rychlost rychlopohybu X / Y / Z: až max. 5 / 5 / 4 m/min (plynule nastavitelná)

- Typ stolu: tuhý úhlový stůl (Winkeltisch, starr)

- Upínací plocha: 800 x 425 mm

- T-drážky: 6 x 14 H7 (rozteč: 63 mm)

- Max. zatížení stolu: 300 kg

- Vertikální frézovací hlava: otočná o +/- 90°, ručně vysouvatelná vřetennice s pákou, zdvih 70 mm (upínatelná), vzduchové chlazení závislé na otáčkách

- Upínání nástrojů: automatické mechanické upínání nástrojů, upínací síla 10 000 N (hydraulické uvolnění)

- Měřicí systém: lineární měřicí systémy s kódováním vzdálenosti, přímé, inkrementální, rozlišení 0,001 mm

- Bezpečnostní ruční kolečka: Ve všech 3 osách

- Elektronický ruční ovladač: Přenosný HEIDENHAIN HR 510 FS s integrovanými tlačítky pro výběr os, potenciometrem posuvu a tlačítkem nouzového zastavení (včetně držáku na ovládacím panelu)

- Provozní napětí: 400 V / 3fázové / 50 Hz

- Jmenovitý proud / záložní pojistka: 20 A / 25 A

- Připojené zatížení: 13 kVA - Řídicí napětí: 24 V

- Hmotnost základního stroje: cca 2 000 kg (včetně kapalin, bez přídavného vybavení/nářadí)

- Max. přepravní hmotnost: 2 100 kg

- Chladicí systém: Samostatná nádrž, objem 66 litrů

- Centrální mazání: Automatický systém centrálního mazání se samostatnou, snadno přístupnou nádrží na zbytkový olej

- Pracovní osvětlení: LED lampa s ohebným ramenem

- Vyrovnávací prvky stroje: 1 sada = 4 kusy
