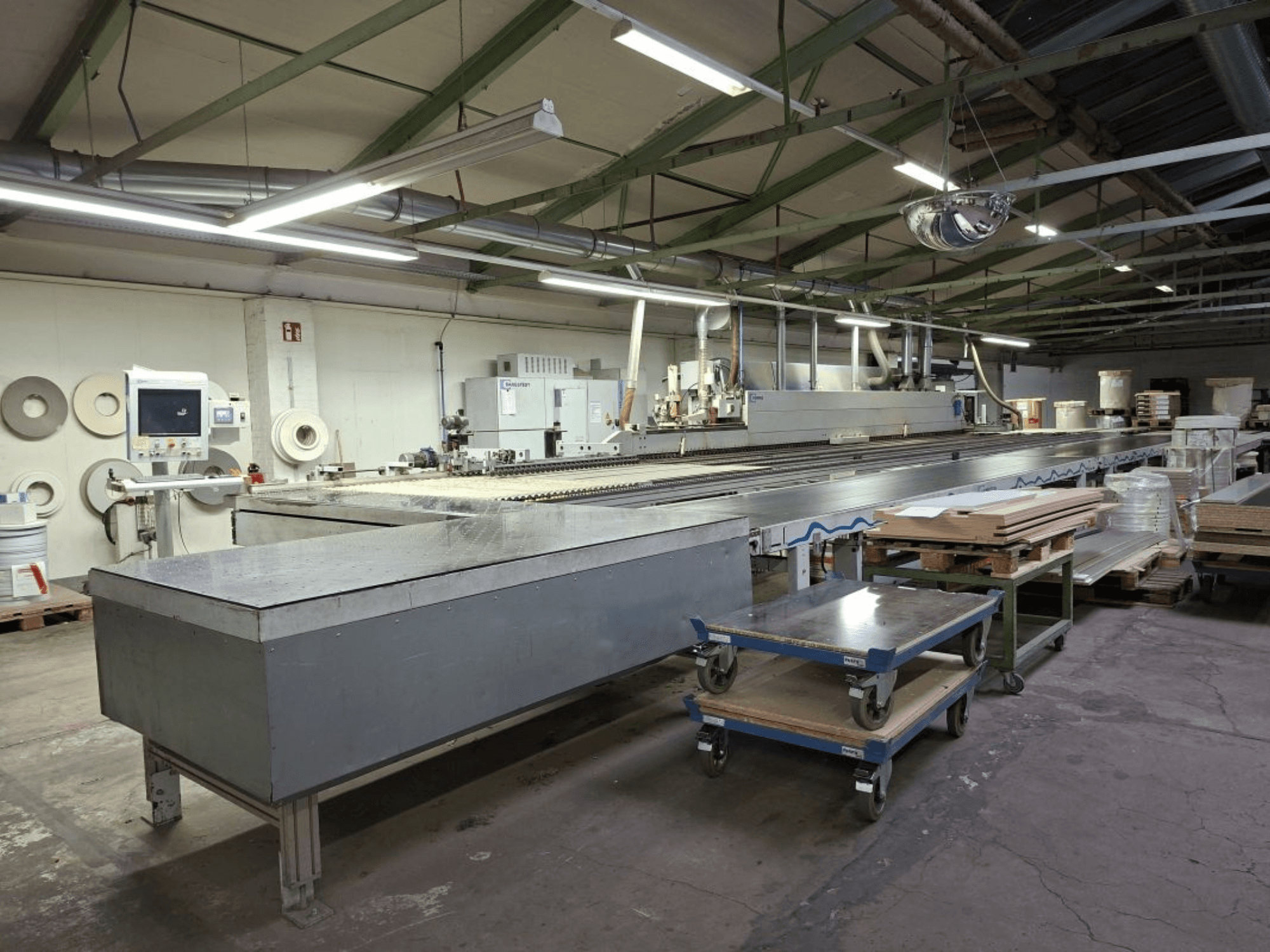

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Kapacita obrobků na lince:

  • Délka 250-3000 mm

  • Šířka 120-1200 mm

  • Tloušťka 8-60 mm

• Olepovačka hran (KAL 330) - základna a přeprava

  • Průběžná základna stroje; podpěra obrobku s výsuvnou válečkovou tyčí ~800 mm.

  • Transportní řetěz o šířce 80 mm s pryžovým povrchem; přesné vedení, tvrzené povrchy

  • Horní přítlak: hnací řemen

  • Technické údaje: Obráběcí pásek: 1,5 mm, 2,5 mm, 3,5 mm:

    • Rychlost posuvu 18-25 m/min

    • Pracovní výška 950 mm

    • Minimální pracovní šířka: 55 mm při tloušťce 22 mm; 100 mm při tloušťce 60 mm (v závislosti na délce obrobku)

    • Přesah/nadvýšení obrobku 30 mm

    • Tloušťka obrobku 12-60 mm

    • Materiál hrany z pásu: 0,4-20 mm (max. průřez 900 mm²).

    • Materiál hrany ze svitku: 2,5 mm (mm) (max. průřez: PVC 135 mm², dýha 100 mm²).

    • Max. průměr svitku 830 mm

    • Pneumatické připojení 7-8 barů

• Přívodní systém a ovládání (integrované s KAL 330)

  • Flexibilní systém přívodu obrobků wz10 pro automatický přívod (podélně i příčně); pro přesně dimenzované, čtvercové díly.

  • Plynulé nastavení vedení podavače (osy), nastavení rychlosti na vstupní svorce

  • Automatické boční nastavení jednotek (přesah obrobku 30-80 mm) pro lepení a následné zpracování

  • Vstupní svorka; aplikátor rozpouštědel nahoře/dole

• Příprava hran a lepení

  • Předfrézovací jednotka: 2 motory, každý 4 kW, 150 Hz, 9000 ot/min; elektropneumatické ovládání

  • Plynulá vertikální osa SF20 pro automatické centrování podle tloušťky panelu

  • Předtavovací jednotka se zásobníkem granulí

  • Rychloupínací systém pro aplikační jednotku QA/QE; přední zásobník lepidla QA pro změnu barvy

  • Základní lepicí jednotka A20; nastavení výšky zásobníku ±5 mm (ruční vřeteno)

  • Rozšířený zásobník A6/A-E12/A20 pro 2 svitky (max. Ø 830 mm); předehřívací stanice pro QA/QE

  • Automatické nastavení tlakové zóny

• Ořezávání a frézování

  • Ořezávací jednotka HL84 se stojícím ořezávacím dorazem pro citlivé hrany

  • Pneumatické nastavení ořezávacího motoru (2 polohy: v jedné rovině/ve vodorovné poloze a s přesahem pro frézování kontur)

  • Pneumatické přepínání zkosení/rovnost; ruční nastavení bočního ořezávacího dorazu při změně tloušťky hrany

  • Jednotka pro hrubé frézování: 2 motory uložené nad sebou, každý 1,5 kW, 200 Hz, 12 000 ot/min; nastavení výšky pomocí horního přítlaku

  • Pneumatické dvoupolohové nastavení: hrubování s přesahem ~0,2 mm / bez přesahu

  • Vyhrazený volný prostor pro jemnou frézovací jednotku

  • Konturní frézovací jednotka Servo FK13 automatická:

    • 2 motory, každý o výkonu 0,4 kW, 200 Hz, 12 000 ot/min.

    • Servopohony; automatická osminásobná výměna nástrojů.

    • Rychlost posuvu max. 20 m/min; minimální vzdálenost mezi obrobky 500 mm.

    • Tloušťka obrobku 12-60 mm

    • Automatické nastavení FK pro shodné poloměry na různých tloušťkách hran; automatické zatahování

    • Vedení obrobku FK s přídavným upínáním pro min. délku dílce 120 mm (jednostranně)

• Dokončovací práce a čištění

  • Multičisticí jednotka MN21 automatická:

    • až 3 profily; sledování shora/dole/boku pro zkosení a zaoblení na předfrézovaných hranách PVC

    • Elektropneumatické vzduchové trysky; automatické přepínání zkosení/oblouku; automatické zasouvání horního/spodního nástroje.

    • Nastavení výšky pomocí horního přítlaku

  • Odlučovač hoblin z PVC nahoře/dole

  • Dokončovací jednotka FA11 nahoře/dole:

    • Čisticí zařízení s karbidovým nožem; nastavení výšky horním tlakem

    • Rozprašovač čisticího rozpouštědla; leštící jednotka; elektropneumatické ovládání plochého škrabáku

  • Univerzální frézovací jednotky: 2x UF11 s ovládáním

    • Otočné do max. 90°; motor 6 kW; hřídel 30 mm; polohy motoru horizontální/vertikální

    • Plynulé horizontální a vertikální osy pro každou UF11

  • Pásová bruska KS10 pro rovné hrany; rychlost pásu 10 m/s; oscilace

    • Automatické nastavení podle tloušťky hrany; automatické zasouvání; plynulé nastavení krouticího momentu

  • Čistič 08 nahoře/dole: rotační lineární kartáče pro čištění povrchu

• Řízení: Řízení výkonu PC22


Doplňkové vybavení

• Přívodní stůl: HOMAG Optimat TBL 100/10/16, fixní doraz vlevo

  • Technical data:

    • Délka obrobku min. 120 mm; max. délka (pro TBL100/25/12) 2500 mm.

    • Šířka obrobku min. 195 mm; max. 1200 mm

    • Ø válce 50 mm; rozteč válců ~120 mm

    • Plynulá rychlost posuvu 7-40 m/min

    • Přibližné rozměry: délka ~1000 mm; šířka 1800 mm

    • Boční vedení s plynule nastavitelnými válci

    • 1 vzduchový stůl 1700 × 650 mm

• Vrácení obrobku: LIGMATECH ZHR30 "Bumerang" (standardní návrat pro velké kusy)

  • Umožňuje obsluhu jednostranně průchozích strojů 1 osobou

  • Kapacita obrobku: délka 250-3000 mm; šířka 250-1200 mm; tloušťka 8-60 mm; max. hmotnost 60 kg

  • Zvedací zařízení na výstupním přívodu pro vyrovnání dílů s přívodním pneumatickým stolem

  • Čepy pro malé díly, řízené senzorem (automatické polohování) pro snadné otáčení

    • Rozměry obrobku pro soustružení: délka 50-200 mm; šířka 300-800 mm

  • Čištění pásu (jednoduché): pevné vedení kartáčů
