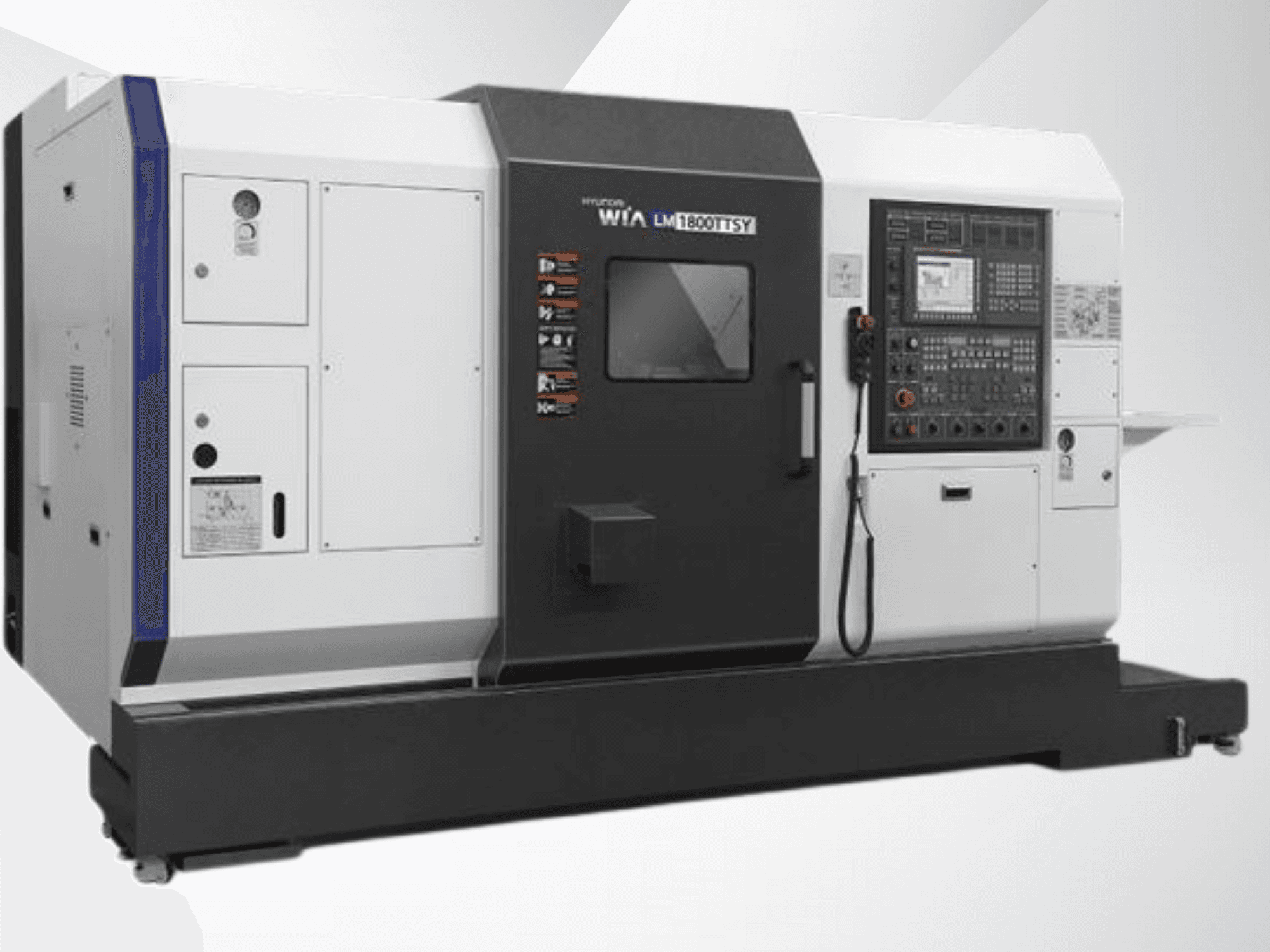

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Balení: Originální balení

Kapacita:

• Kapacita: Výklopný vozík: Ø290 mm

• Max. průměr otáčení: Ø230 mm

• Max. délka otáčení: 673 mm

• Kapacita tyče (1./2.): Ø65 mm

• Velikost sklíčidla (1./2.): Ø210 mm

Vřeteno:

• Vřeteno: otvor vřetena (1./2.): 1: Vřeteno (1): Ø76 mm

• Motor (max./obsah) (1./ 2.): 22/11 kW (30/15 HP)

• Točivý moment (max./obj.) (1./ 2.): 358/214 Nm (264/158 lbf ft)

• Typ vřetena: Vestavěný motor

• Čelo vřetena: A2-6

• Indexování v ose C (1./2.): 0,001°

Posuv / osy: 1:

• (X1/X2): 165/195 mm

• Pojezdy (Z1/Z2): 1,5/195 mm: 700/720 mm

• Posuv (ZB): 668 mm

• Rychlost (X1/X2): 20/20 m/min (787/787 ipm)

• Rychlost (Z1/Z2): 40/40 m/min (1 575/1 575 ipm)

• Rapid (Y): 7,5 m/min (295 ot./min)

• Rapid (ZB): 40 m/min (1 575 ipm)

• Typ skluzu (X/Y): Vedení ve skříni

• Typ skluzu (Z): LM vodítko

Revolver:

• Počet nástrojů: 2 × 12 (24)

• Velikost nástroje (OD): Ø20 mm

• Velikost nástroje (ID): Ø32 mm

• Doba indexování: 0,15 s

• Typ osy Y: Klínový typ

Nástroj pod napětím:

• Otáčky frézovacího nástroje: 5 000 ot/min.

• Motor (max./konkr.): 5,5/1,1 kW (7,4/1,5 HP)

• Krouticí moment (max./obj.): 1,5 mm (7,5 mm): 47/14 Nm (34/10 lbf ft)

• Collet size: ER25

• Typ: BMT55

Kapacita nádrže:

• Nádrž na chladicí kapalinu: 300 l (79,3 gal)

• Nádrž na mazivo: 4 l (1,06 gal)

Napájení:

• Elektrický výkon: 60 kVA

• Tloušťka napájecího kabelu: Tloušťka kabelu: více než 50 mm²

• Napětí: 220/60 (200/50)

NC / Řídicí jednotka: FANUC 31i-B Plus / SIEMENS 840D
