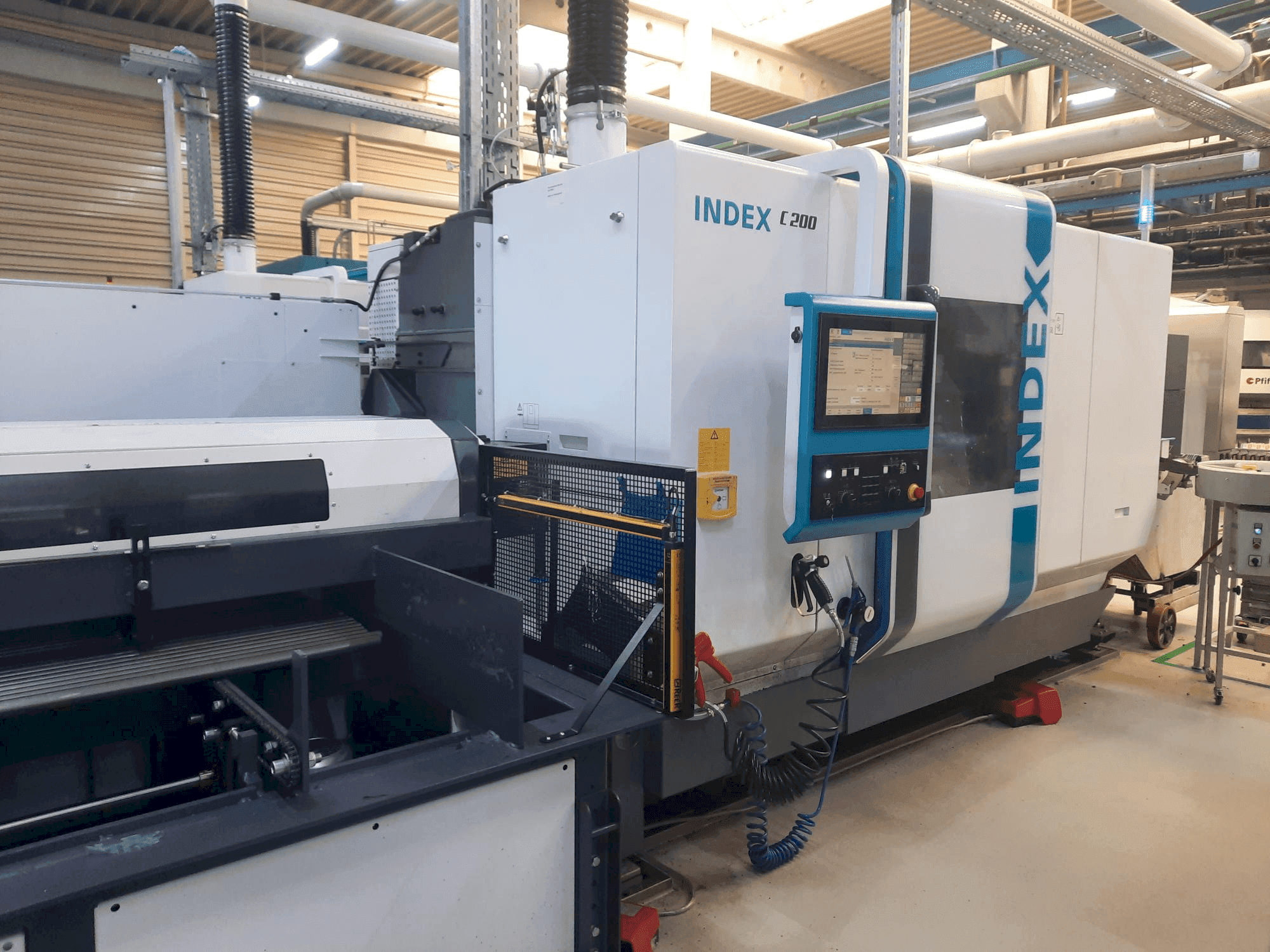

Index - C200DE-TUR-IND-2023-00001

Další vybavení

• Softwarové možnosti: OPC UA pro připojení hlavního počítače (max. 200 proměnných). Cyklus ChipMaster pro kontrolu lámání třísky.
• Údaje o životním prostředí: Hladina hluku: 73,8 dB(A)

Výhody stroje

Technické výhody stroje

• Řídicí systém: na bázi sinumerik 840d solutionline (sl) s pohony sinamics s120. 18. 5" tft barevný displej s pct-touch (ip65). Siemens obsluhuje uživatelské rozhraní v němčině.
• Rozhraní: 4x usb 2. 0 (2 na ovládacím panelu, 2 na ovládacím panelu). Síťový přenos dat nc (logické jednotky).
• Bezpečnost: siemens safety-integrated (profisafe).
• Mechanika věžičky: hydraulické zamykání, střídavý motor s čelním převodem. Výkon pohonu na nosič nářadí: 10 kw (25 % ed), max. 8 000 ot. /min.
• Držák nástroje: válcová stopka d25x48 (din69880) s w-drážkami pro vyšší přesnost opakování. Poháněné nástroje možné v každé stanici (pouze rotující v pracovní poloze).
• Chladicí jednotka: 13 kw pro hydrauliku, vřetena a rozvaděč. Přípojka pro chladicí vodu (20°c ±2°c, 30 l/min, glykol 25 %).
• Dopravník třísek: sklopný pásový dopravník (výroba knoll) se 180 litrovou nádobou, výstupní výška 840 mm. Chladicí mazací systém: 750-litrová nádoba, 8-bar/20-80-bar čerpadla.
• Rozhraní barového nakladače: kompatibilní s unimag4 (externí nakladače vyžadují specifický kryt). Maximální délka tyče: 1 035 mm (provoz s krátkou tyčí). Portálové sběrací zařízení: pneumatický chapač (Ø 10-90 mm, max. 3,5 kg). Dopravní pás s vypínačem pro hotové díly/zbývající díly.

Informace navíc

Řídící jednotka Provozní napětí: 400V Řídící napětí: 24V DC Frekvence: 50Hz Jmenovitý výkon: 54kW Připojená zátěž: 65kVA Jmenovitý proud: 94A Max. záložní pojistka: 100A Hlavní pohon Hlavní vřeteno a protivřeteno Uložení hlavy vřetena: OD 140 mm, ID 85 mm Průměr předního ložiska: 110 mm Max. (100%/40%): 125/170 Nm Upínací tlak min./max.: 8/80 bar Plošný tlak pístu: 57cm² Plošné napětí pístu: 57cm² Tlaková síla max.: 45600 N Tažná síla max.: 45600 N Osa C: Pohon: dutý hřídel; motor systém měření úhlů přímo na vřetenu Rozpětí polohy (VDI/DGQ 3441): Psmax = 0,01 stupně Revolverový nosič nástroje 1 pracovní dráha v ose X: 110 mm rychloposuv v ose X: 30 m/min zrychlení v ose X: 9 m/s² síla posuvu v ose X: 5000 N osa Z: rychlá pracovní dráha 3 mm os Z: 3 mm 50 m/min Zrychlení v ose Z: 9 m/s² Síla posuvu v ose Z: 5 000 N Pracovní dráha v ose Y: 100 mm Rychloposuv v ose Y: 15 m/min Zrychlení v ose Y: 9 m/s² Síla posuvu v ose Y: 5 000 N Stanice: cylindrický držák nástroje D25 shanx Pracovní dráha v ose X: 110 mm Rychloposuv v ose X: 30 m/min Zrychlení v ose X: 9 m/s² Síla posuvu v ose X: 5000 N Pracovní dráha v ose Z: 550 mm Rychloposuv v ose Z: 50 m/min Zrychlení v ose Z: N Pracovní síla v ose Y 500²: N Pracovní síla v ose Y 500² 100 mm Rychloposuv v ose Y: 15 m/min Zrychlení v ose Y: 9 m/s² Síla posuvu v ose Y: 5000 N Stanice: 14 s válcovým držákem stopky D25x48 Držák nástroje 3 Pracovní dráha v ose X: 180 mm Osa X: rychloposuv/osa X²: rychloposuv/osa X²: rychloposuv 3x2 Síla posuvu v ose X: 5000N Stanice: 14 s válcovým držákem stopky D25x48
