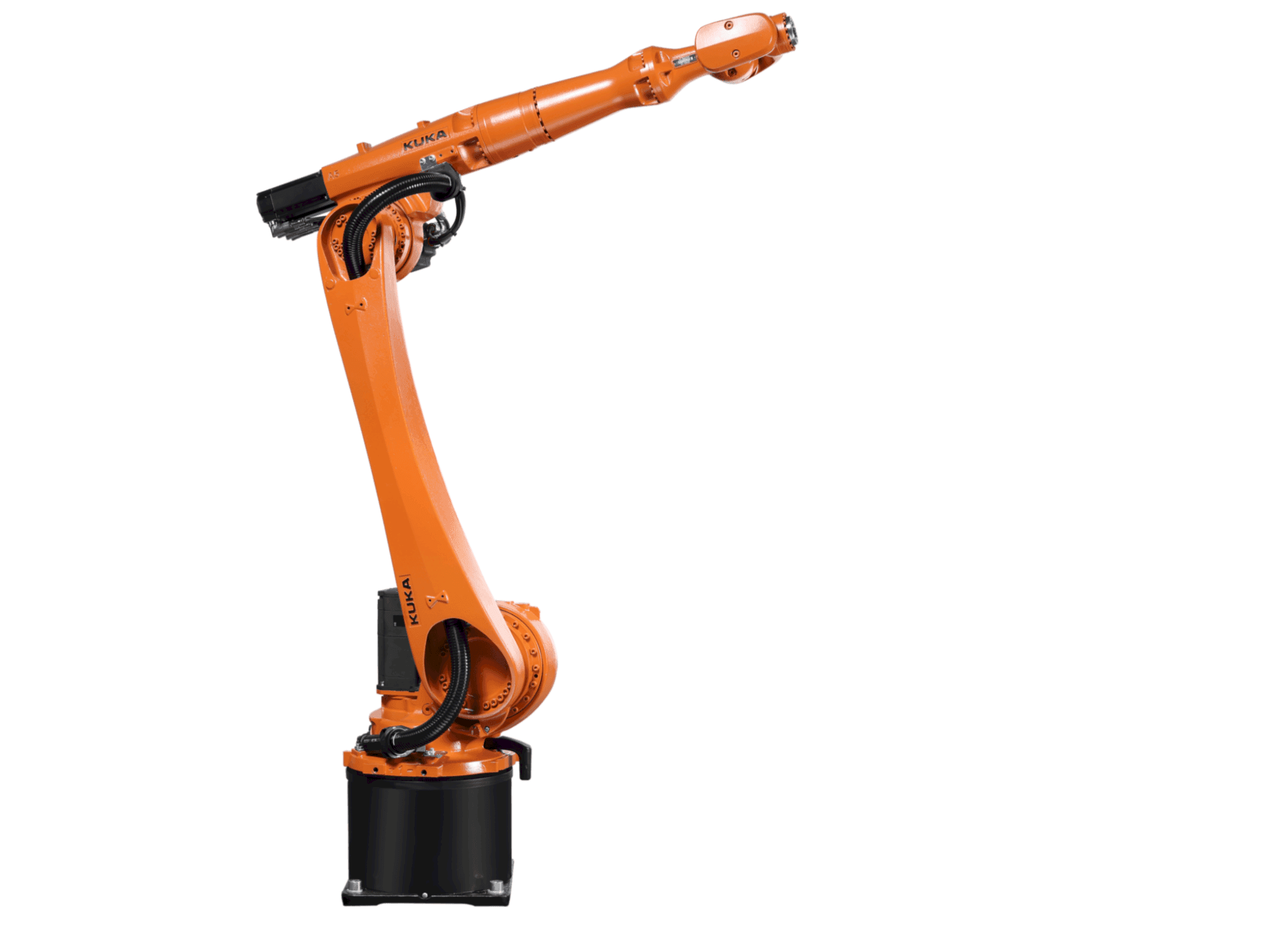

KUKA - KP2 HV 2600 HWDE-WEL-KUK-2023-00001

Další vybavení

• Držák součástek (kolébka) mezi otočným naklápěcím stolem a protiložiskem. L = 4250 mm x 1000 mm. Otvory 16 mm dle potřeby.
• Připojení k čelním deskám pomocí standardního vrtacího vzoru Bräuer (instalační výška je ještě třeba upravit, aby byl zajištěn co největší poloměr otáčení).
• Držák součástek je navržen pro rychlou výměnu. (Brauer Standard)

Výhody stroje

Technické výhody stroje

• Otevíravě-sklopný modul (max. Nosnost 2600 kg)
• Montážní poloha (montážní) kolejnice: kl4000
• Hofmann blauf. Rotační modul s protiložiskem
• Rotační/naklápěcí modul kp2-hv 2600 hw s protiložiskem pro robotický systém // rotační-naklápěcí modul kp2-hv 2600 hw, volně programovatelný, maximální zatížení 2 600 kg, maximální točivý moment 3 900 nm, maximální naklápěcí moment 9 250 nm, maximální rychlost rotační osy 50°/s, maximální rychlost naklápěcí osy 25°/s
• Průměr soustružení = 1 200 mm
• Standardní rozvaděč krc4
• Návrhářské služby pro přípravky, chapadla, polohovadla nebo zakázkové příslušenství
• Uzavřené kabelové kanály pro instalaci v systému na podlaze/základní desce nebo jako otevřené kabelové žlaby pro instalaci nad ochranným plotem
• Plán rozvržení cda

Informace navíc

Stroj je kompletně nový a rozbalený. Byl sestaven systémovým integrátorem, ale nikdy nebyl dodán. Protiložisko pro otočně-naklápěcí modul KP2 Protiložisko pro otočně-naklápěcí modul KP2 11/26. To umožňuje použití KP2 také jako soustružnického zařízení koníku. Protiložisko je přišroubováno k základně (Demmler) a lze jej na Demmlerově desce nastavit v krocích po 100 mm. Průměr = 28 mm. Soustružený průměr = 1200 mm. Zaměření pracovního prostoru -Plán zapojení -Projektové harmonogramy -Montážní plány Konverze a konfigurace Konverze a konfigurace systému z 3D CAD modelu na simulační model pro Cenit. Elektrické a pneumatické propojení
