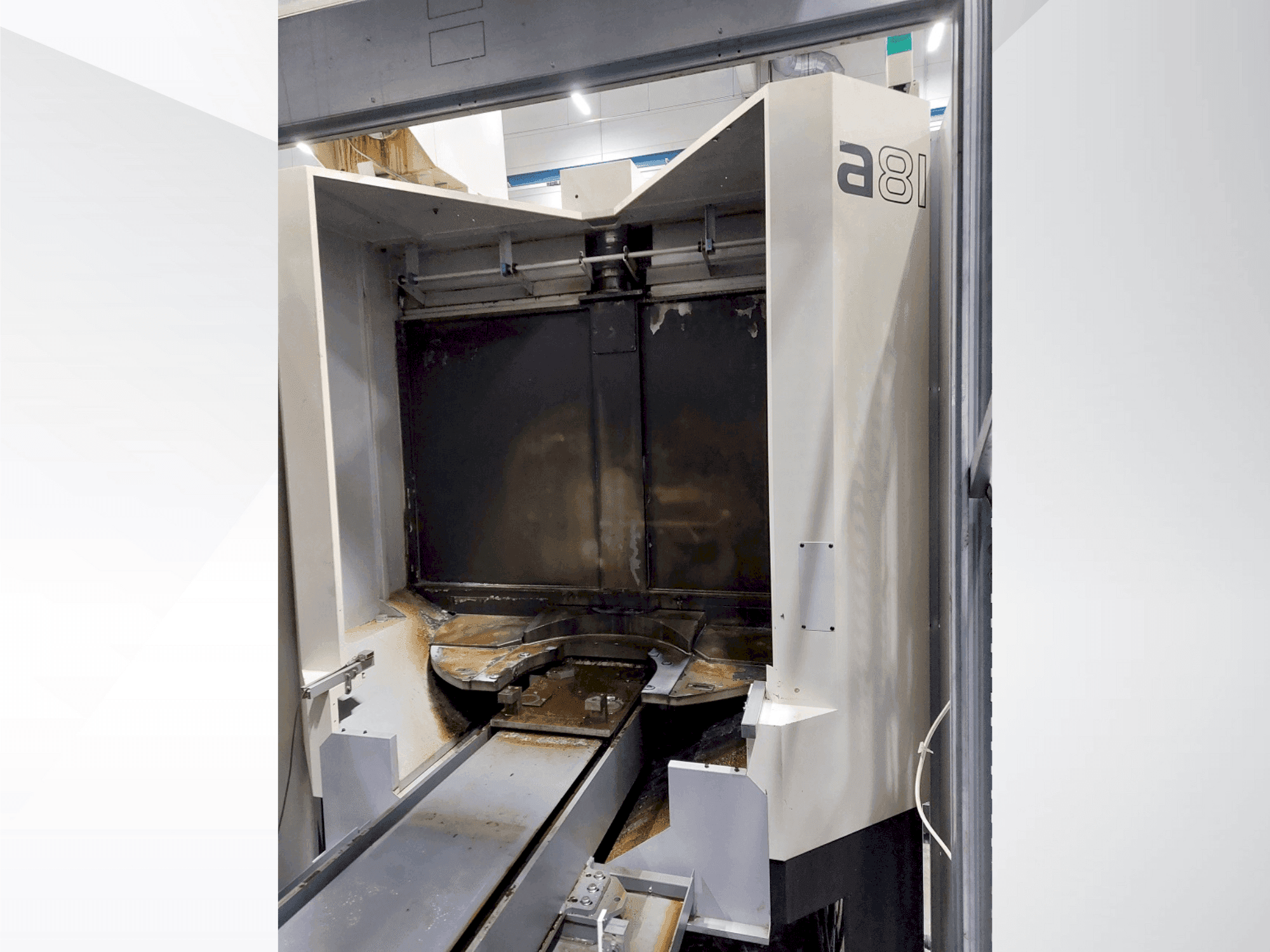

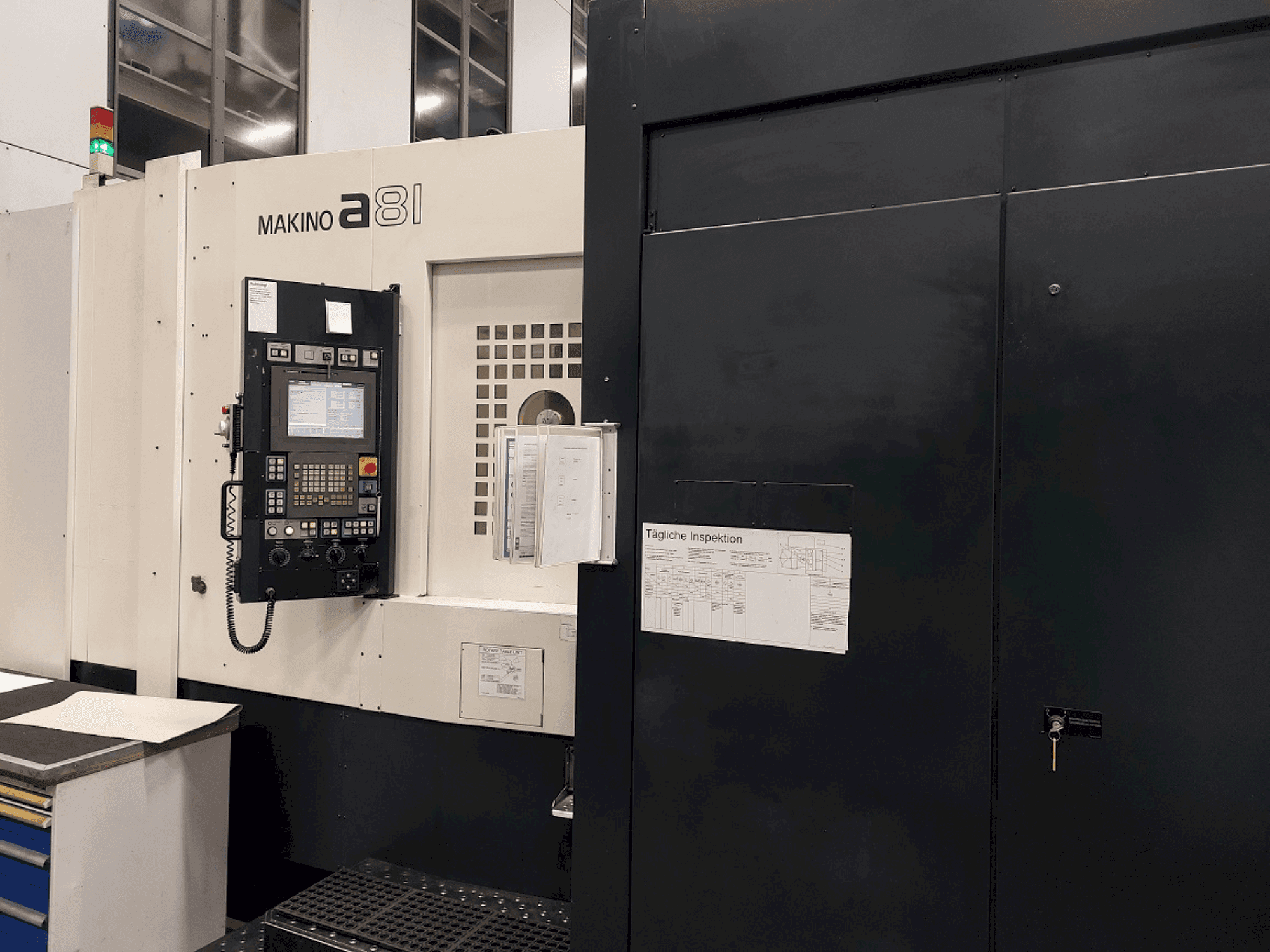

Makino - a81DE-MIL-MAK-2008-00002

Další vybavení

• Chlazení vřetena

• Nádržový systém s kompaktním pásovým filtrem Knoll, 3200 litrů

• Přívod chladicí kapaliny přes vřeteno

• Odsávání olejové mlhy

• Skrápěcí pásový dopravník

• Přestavbová sada pro samostatný provoz (v současné době se používá jako systémový stroj)

Výhody stroje

Technické výhody stroje

• Příčný pohyb (osa x) sloupu: 900

• Výškové nastavení (osa y) vřetenové jednotky: 900 mm: 800 mm

• Podélný pohyb (osa z) stolu: 1020 mm

• Přípustný průměr otáčení v pracovním prostoru: 1000 mm

• Max. Výška otáčení od povrchu palety: 1000 mm: 1300 mm

• Velikost palety: 630 x 630 mm

• Paleta - nc - otočný stůl se 4. osou nc

• Vstupní rozlišení: 1: 0. 001°

• Přesnost polohování: ± 3 úhlové vteřiny

• Zásobník nástrojů s 242 úložnými otvory

• Osvětlení a filtrace:

  • Osvětlení zásobníku (dodatečně instalované).

  • Čerpadlo a hrubá filtrace pro proplachování lůžka a pracovního prostoru.

  • Filtrační rouno 100 µm.

• Chladicí systémy:

  • Vnitřní chlazení přes vřeteno (IKZ).

  • Tlakové stupně do 50 barů.

  • Filtr s dvojitým přepínačem 40 µm.

  • Montáž připravená pro externí chladicí čerpadlo.

• Software a řízení:

  • Fanuc Macro B.

  • Funkce HD-Skip.

Volitelně

• Skladování a palety:

  • Součástí jsou dvě palety.

  • Kapacita držáku nástrojů: 241 kusů.

Další informace

Napájení 400 V, 3fázový střídavý proud, 50 Hz Jmenovitý výkon: Stlačený vzduch přes vřeteno Kompaktní pásový filtr Knoll, 3200 litrů Magnetický odlučovač Filtr s dvojitým přepínáním pro IKZ Přívod chladicí kapaliny přes vřeteno Stlačený vzduch přes vřeteno Odsávání olejové mlhy Škrabkový pásový dopravník Řídicí systém: 72 kVA Možnost 48 nulových bodů a Vlastní makro B Kontrola životnosti nástroje Detekce zlomení nástroje Adaptivní řízení posuvu Stlačený vzduch přes vřeteno: Makino Pro5 Volitelně 48 nulových bodů a vlastní Makro B Sledování životnosti nástroje Detekce zlomení nástroje (paralelně s hlavním provozem) Adaptivní řízení posuvu Přestavbová sada pro samostatný provoz (v současné době se používá jako systémový stroj (FFS/FMS)) Výměník palet se střídavým ukládáním 2 palet na stanici umístěnou mimo pracovní prostor Držák palet otočný, indexovaný v intervalu 90°, elektronicky monitorovaná poloha 0 Kódování pro automatické vyvolání programu při vkládání palety Stanice pro ukládání palet zajištěná ochranným zařízením a elektrickým blokováním
