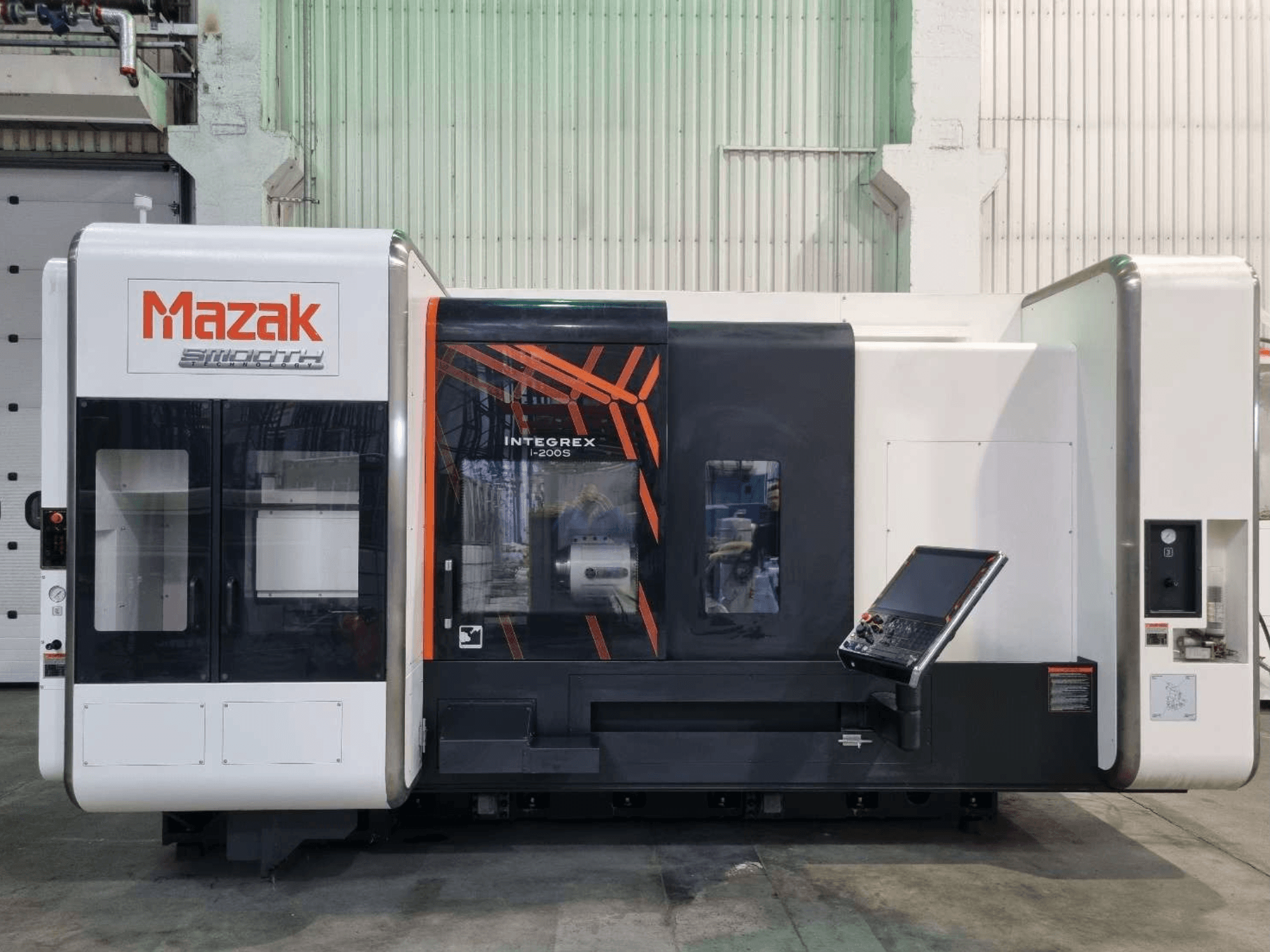

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Provozní doba: Přibližně 68 hodin

• Dostupnost: Okamžitá dostupnost:

• Klíčové schopnosti:

  • Plnohodnotné 5osé simultánní obrábění

  • Hlavní vřeteno + druhé vřeteno

  • Frézovací vřeteno s automatickou výměnou nástrojů

  • Kompletní soustružení a frézování v jednom nastavení

• Kapacita a pracovní rozsah

  • Maximální kyv: Ø658 mm

  • Výkyv přes křížový suport: Ø658 mm

  • Max. průměr obrábění: Ø658 mm

  • Maximální délka obrábění: 1519 mm

  • Kapacita tyče (hlavní vřeteno): Ø102 mm

  • Kapacita tyče (druhé vřeteno): 102 mm: Ø65 mm

  • Max. nosná hmotnost (hlavní vřeteno): 650 kg

  • Maximální nosná hmotnost (druhé vřeteno): 650 kg: Max. hmotnost vřetena: 300 kg

• Hlavní vřeteno (HD1)

  • Velikost sklíčidla: 12"

  • Vrtání vřetena: Ø112 mm

  • Výkon motoru: Výkon: 22 / 18,5 kW

  • Krouticí moment: 883,3 / 716,2 Nm

  • Doba zrychlení: 1,5 min: 4.9 s

  • Systém ofukování vzduchem: Včetně

  • Přídavná konfigurace: Vřeteno HD1 pro vysoké zatížení; demontáž standardního vřetenového válce a sklíčidla.

• Druhé vřeteno (HD2)

  • Velikost sklíčidla: 8"

  • Maximální otáčky: 5 000 ot/min

  • Vrtání vřetena: Ø76 mm

  • Výkon motoru: Výkon: 18,5 / 15 kW

  • Torque: 325 / 238 Nm

  • Doba zrychlení: 1,5 min: 4.5 s

  • Tovární volitelná výbava: Funkce synchronizace vřetena HD2

• Frézovací vřeteno

  • Maximální otáčky: 12 000 ot/min

  • Výkon motoru: 24 kW

  • Chlazení: Olejové a vzduchové chlazení

  • Rozhraní nástroje: HSK-A63 (T63)

  • Doba indexování 90°: 0,5 s

  • Zrychlení: 1.27 s

  • Mazání: Olej a vzduch

  • Kapacita nástroje:

    • O.D. soustružnické nástroje: □25 mm

    • Soustružnické nástroje s vnitřním průměrem: 25 mm: Ø40 mm

    • Frézovací nástroje: Ø125 × 400 mm

• Pohyby os

  • W: 1574 mm

  • Rychlý posuv: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Systém nástrojů a zásobník

  • Nástrojový systém: CAPTO C6

  • Kapacita zásobníku nástrojů: 72 pozic

  • Automatická výměna nástrojů: součástí dodávky

  • Funkce: Detekce zlomení nástroje v zásobníku; detekce přetížení

• Funkce a software CNC

  • Balíček funkcí pro 5osé obrábění

  • Kompenzace poloměru nástroje pro 5 os

  • Válcová interpolace

  • Interpolace polárních souřadnic

  • Synchronní závitování s frézovacím vřetenem

• Chlazení a příprava

  • Průchozí chladicí kapalina: 7 MPa

  • Příprava pro systém odsávání olejové mlhy

• Nejdůležitější informace

  • Prakticky nový stav s pouhými ~68 provozními hodinami

  • Velmi bohatá tovární konfigurace

  • Plně 5osé simultánní obrábění

  • Konfigurace hlavního a vedlejšího vřetena

  • Zásobník CAPTO se 72 nástroji

  • Připraveno k výrobě s výraznou úsporou oproti novému

Další vybavení

• Manipulace s třískami a díly

  • Boční dopravník třísek - typ Consep

  • Pásový dopravník dílů

• Podávání tyčí a manipulace s obrobky

  • Podavač tyčí LNS QLS II

  • Sada rozhraní podavače tyčí

  • Automatický zachycovač dílů

• Filtrace

  • Filtrační jednotka SEI

    • Řada: JT040

    • Model: 40/70-V-I-R-FM

    • Rok výroby: 2018

• Další příslušenství

  • Kotvy pro montáž stroje

  • Tříbarevná signální lampa stavu stroje
