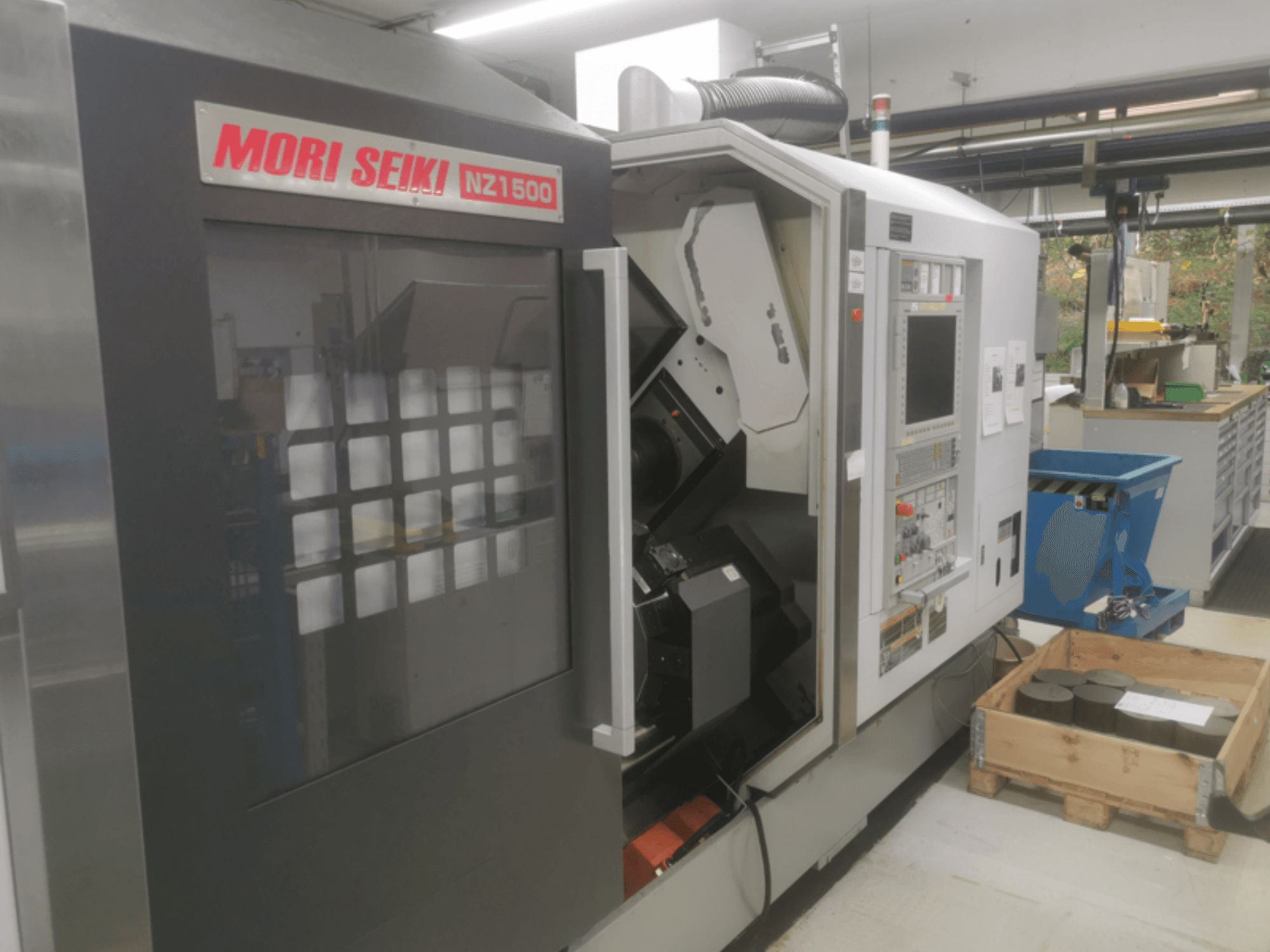

MORI SEIKI - NZ1500DE-TUR-MOR-2010-00001

Další informace

• MSX-701 IV (Fanuc)

• Programování prostřednictvím dialogu Mapps a 3D monitorování

• Hlavní vřeteno a protivřeteno max. otáčky 6000 ot/min.

• Polohy na revolver: 16

• Poháněné nástroje Věž 1: 6000-12000 ot.

• Poháněné nástroje Věž 2: 6000 ot.

• Externí držáky nástrojů BMT:

• Držáky nástrojů: 17x podélné a čelní držáky nástrojů.

• 1x dvojitý držák nástrojů

• 1x speciální držák čelních nástrojů

• 2x modulární držáky upínacích nástrojů

• 1x úhlový držák nástrojů

• Držáky zálivových tyčí BMT:

• 11x standardní držáky vyvrtávací tyče

• 1x dvojitý držák vyvrtávací tyče

• 1x držák vyvrtávací tyče na prázdno

• 1x dvojitý držák vyvrtávací tyče levý/pravý

• Držáky poháněných nástrojů BMT:

• 6x úhlový vrtací a frézovací nástavec

• 8x přímý vrtací a frézovací nástavec

• Podavač tyčí:

• Max. Délka surového materiálu pro nakládání: max: 1200 mm

• Redukce materiálu: Průměr: 6 mm - 44 mm

• Odpovídající berany ve 4 velikostech

• Stabilní rámeček pro montáž na věž: Průměr 4 mm - 64 mm

• Měřicí systém: - s možností nastavení na výšku:

• Ruční přednastavovač nástrojů, hlavní vřeteno

• Ruční přednastavovač nástrojů, vedlejší vřeteno

• Odstraňování třísek: Dopravník třísek, vyhazování vpravo.

• Upínací zařízení:

• Upínací zařízení: Kitagawa BB206A521 + SS1453K21 Upínací zařízení pro hlavní nebo vedlejší vřeteno.

• Kombinovaná upínací sklíčidla Hainbuch Nova Axfix 52 bez upínacích kleštin.

• Přívod chladicí kapaliny:

• Chladicí systém: 70 barů, 500 l nádrž na chladicí kapalinu se 7 různými tlakovými stupni, řemenový filtr

• Odsávací systém: Odlučovač olejové mlhy

• Integrovaný, pohyblivý systém vykládání obrobků s upínacím protivřetenem.

• Hmotnost: Přibližně 8100 kg
