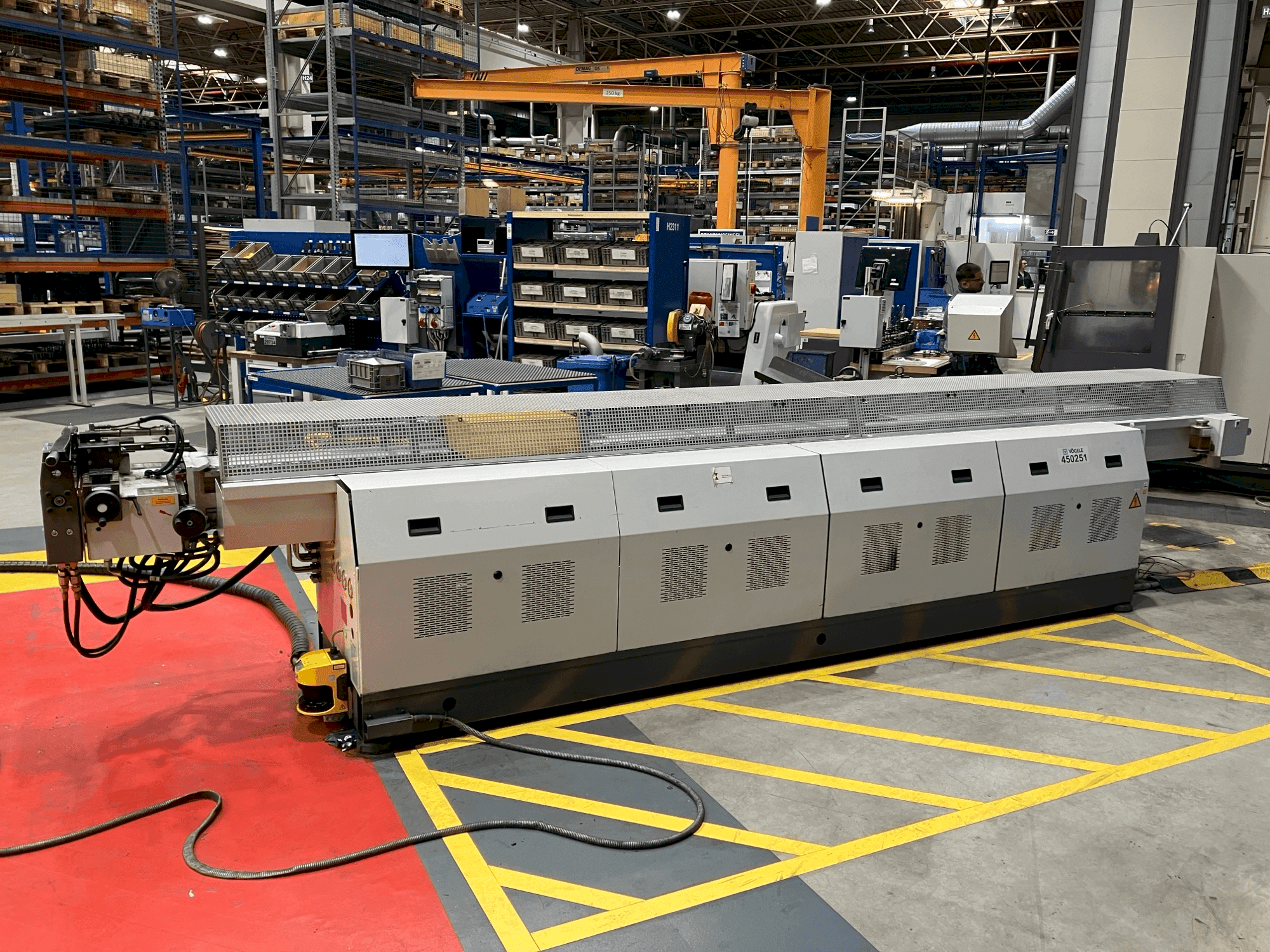

TRACTO-TECHNIK - Tubotron 30 CNCDE-OTH-TRA-2008-00001

• Obsahuje trubku a podpěru trnu.

• Ohýbací trn je hydraulicky výsuvný s programovatelným předpínáním.

• Ohýbací trn má automatické mazání v minimálním množství.

• Je vybaven chladičem oleje.

• Nabízí ruční i automatický provoz.

• Stroj je vybaven panelem simatic pc 677 na mobilním ovládacím panelu.

• K dispozici je programovatelné sekvenční řízení a navádění pomocí menu.

• Rozhraní Rs 232 / Rs 485 pro vzdálenou údržbu.

• Stroj lze připojit k pc síti.

• Stroj je vybaven 3 osami.

• Je vybaven volně stojící ohýbací hlavou.

• Hydraulické upínání trubek s programovatelnou upínací silou.

• Hydraulické sklíčidlo s dlouhým krkem pro polohování v oblasti posuvného kusu.

• K dispozici nožní spínač pro hydraulické sklíčidlo.

• Balíček PIPEFAB 4.0 BE Comfort (software pro ohýbání trubek).

  • Databáze Oracle Express (aplikace pro jednoho uživatele)

  • Vytváření izometrie (jedna trubka)

  • Rozhraní ConCSV (import/export CSV)

  • Výpočet dat pro ohyb s ohledem na pružnost a prodloužení

  • IsoTools

  • Nástroje pro 3D náhled/označování

  • Výstup dat o ohybu (tisk)

  • BendSim: simulace ohybu a grafické znázornění prostřednictvím parametrického návrhu nástroje

  • BendCon 2: tvorba a přenos CNC dat pro ohýbání

• Modernizace stroje: přestavba na 19" dotykový počítač IPC 677D (cca 2018/2019)

Stroj stále pod napětím

Stroj obsahuje hardwarový klíč pro ovládání softwaru Pipefab
