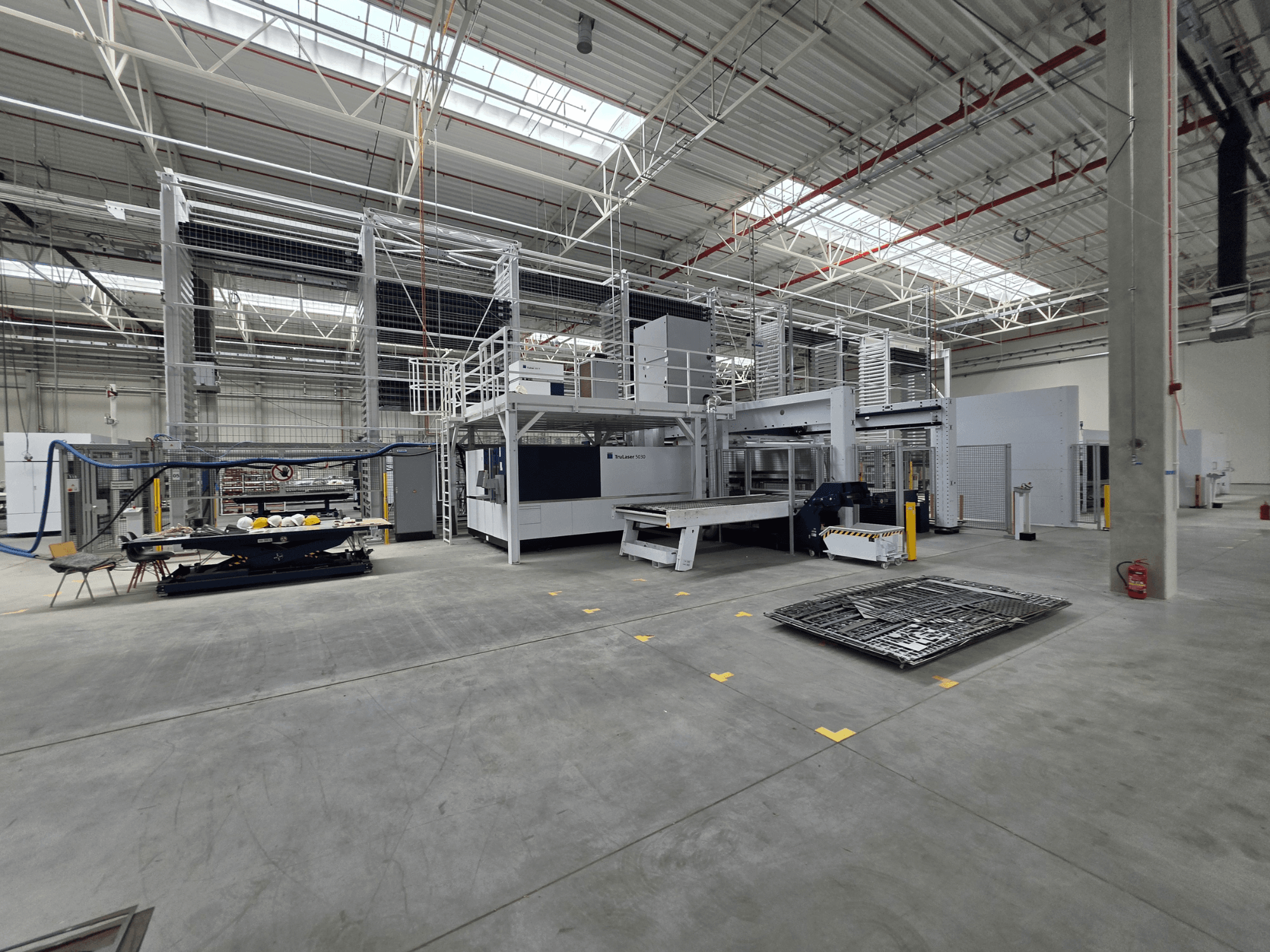

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Skladovací systém: STOPA Compact II

  • Typ: Automatizovaný skladovací systém pro plechy s chaotickým řízením skladování

  • Výška skladu: 7 900 mm

  • Rozměry plechů: 3 050 x 1 525 mm

  • Maximální zatížení na jedno skladovací místo: 3 000 kg

  • Počet skladovacích míst: 266

  • Celková skladovací kapacita: 798 t

  • Konfigurace: 8 sekcí/věží, až 37 skladovacích úrovní na sekci

  • Rozměry palety: GF 3 050 × 1 525 × 90 mm

  • Typy palet: SPO, SPMgl

  • Výšky nakládky: 185 / 275 / 460 mm

  • Funkce: Automatické skladování a vychystávání materiálu; automatické dodávání materiálu do připojených výrobních buněk; skladové rozhraní pro integrované výrobní stroje

• Řízení skladování

  • Operační systém serveru: Windows Server 2022

  • Centrální správa skladu a automatizované řízení toku materiálu

  • Integrace s výrobními zařízeními TRUMPF

• Propojené výrobní buňky

  • TRUMPF TruLaser 5030 fiber (L76)

    • Typ stroje: CNC 2D vláknový laserový řezací stroj

    • Pracovní plocha: 3 000 x 1 500 mm

    • Laserový zdroj: TruDisk 6001, 6 000 W

    • CNC řízení: Siemens SINUMERIK 840D sl

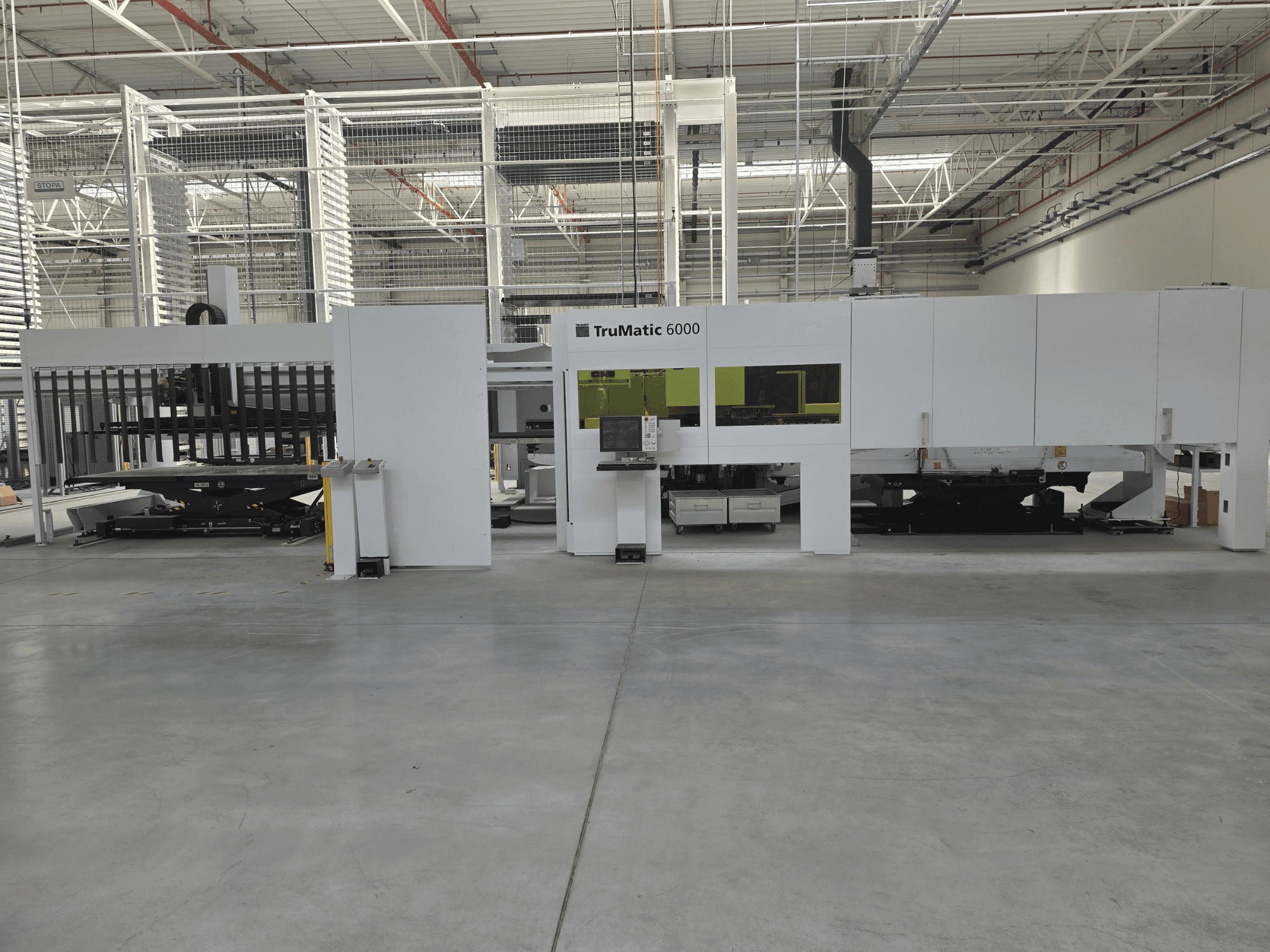

  • TRUMPF TruMatic 6000 fiber

    • Typ stroje: Kombinovaný CNC vysekávací a vláknový laserový řezací stroj

    • Pracovní plocha: 3 050 × 1 550 mm

    • Laserový zdroj: TruDisk 3001, 3 000 W

    • Maximální síla děrování: 180 kN

    • Lineární zásobník nástrojů: 25 pozic

  • TRUMPF TruBend Center 7030 (B34) – buňka 1

    • Typ stroje: Automatické ohýbací centrum pro plechy

    • Maximální délka ohýbání: 3 123 mm

    • Maximální tloušťka: konstrukční ocel 3,0 mm; nerezová ocel 2,2 mm; hliník 4,0 mm

    • Max. výška profilu: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – buňka 2

    • Stejné specifikace jako u buňky 1

• Funkce systému (souhrn)

  • Centrální automatizované skladování a výdej surového plechového materiálu

  • Automatické zásobování materiálem pro připojené laserové, děrovací a ohýbací buňky

  • Automatický přesun mezi skladovacími a výrobními stanicemi

  • Centralizovaná manipulace s plechy s vysokou kapacitou

• Hlavní konfigurace systému

  • 1 x automatizovaný skladovací systém plechů STOPA Compact II

  • 1 x 2D laserová řezací buňka TRUMPF TruLaser 5030 fiber

  • 1 x děrovací a laserová řezací buňka TRUMPF TruMatic 6000 fiber

  • 2 x automatické ohýbací buňky TRUMPF TruBend Center 7030

Doplňkové vybavení

• Pro TRUMPF TruLaser 5030 fiber (L76)

  • Automatický měnič palet

  • LiftMaster Compact 1530 (automatické nakládání a vykládání)

  • Propojení/rozhraní se skladovacím systémem STOPA

• Pro TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (automatická manipulace s plechy)

  • GripMaster 3000 x 1500 mm

  • Integrace/rozhraní skladovacího systému

• Pro TRUMPF TruBend Center 7030 (obě buňky)

  • 2osý manipulátor dílů

  • 5osý zadní doraz

  • Rotační manipulátor

  • ToolMaster Bend

  • Automatické nakládání a vykládání

  • Skladovací rozhraní

• V rámci celého systému

  • Centrální server pro správu úložiště (Windows Server 2022)
