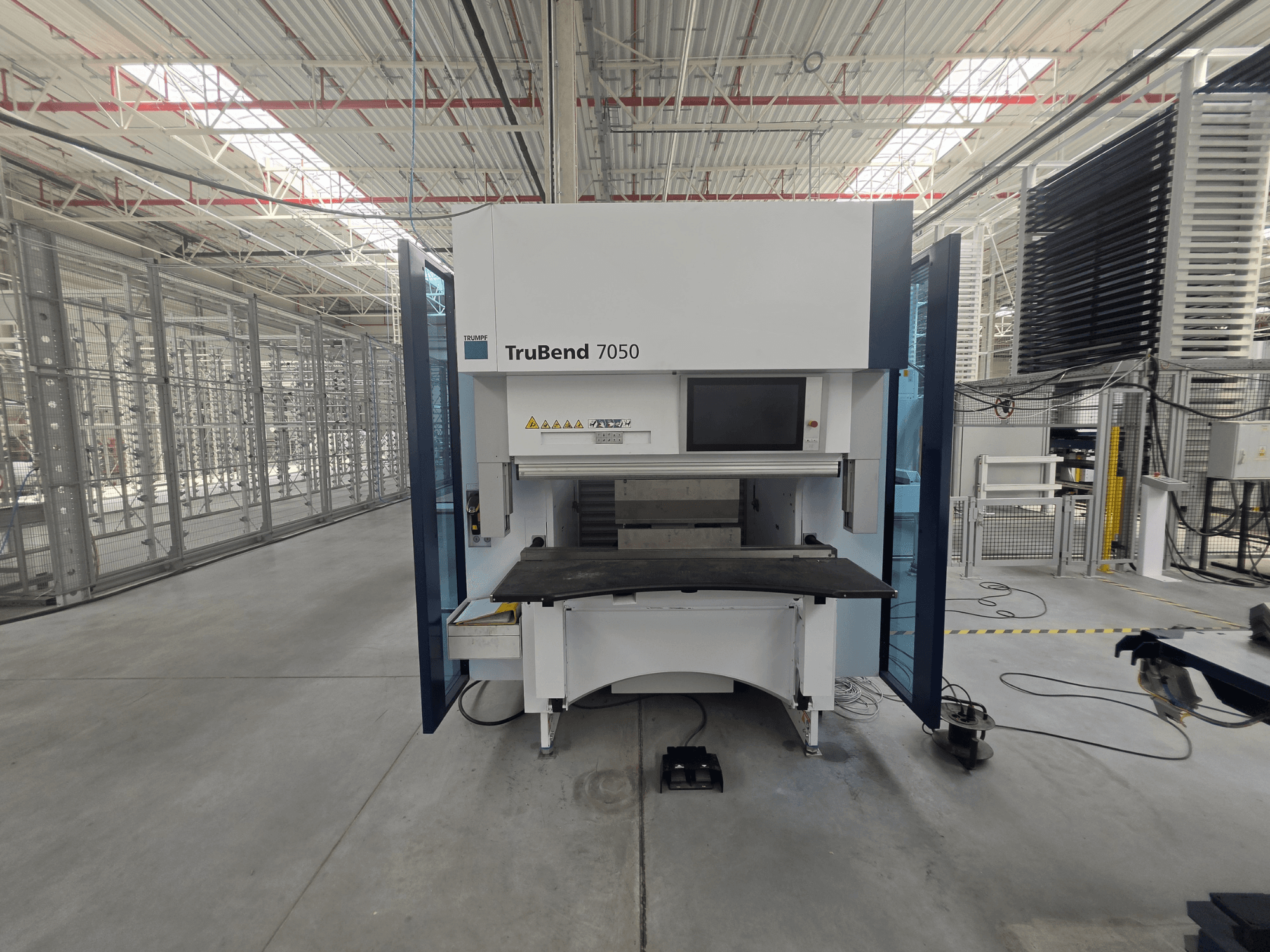

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Pohon: Dynamický elektromechanický točivý pohon

• Nosnost a rozměry:

  • Volný prostor nad sloupem: 1 305 mm

  • Využitelná montážní výška: 385 mm

  • Hloubka průchodu: 250 mm

  • Pracovní výška: 1 150 mm

  • Rám stroje: Stabilní svařovaný rám

• Osy a zadní doraz:

  • CNC osy: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Zadní doraz: 6osý nezávislý systém (X1/X2/R1/R2/Z1/Z2), obě jednotky se pohybují nezávisle

  • Vlastnosti zadního dorazu: prsty z uhlíkových vláken, kalené referenční plochy, šroubový pohon osy Z, flexibilní polohování

• Závity / pracovní rozsah:

  • Zdvih osy Y: 215 mm

  • Zdvih osy X: 240 mm (max. rozsah zadního dorazu 500 mm)

  • Zdvih R: 153 mm

• Rychlosti:

  • Rychlý posun/návrat v ose Y: 220 mm/s

  • Pracovní rychlost v ose Y: 25 mm/s

  • X: 1 500 mm/s

  • R: 750 mm/s

  • Z: 2 200 mm/s

• Přesnost polohování:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Vyklenutí:

  • CNC řízené vyklenutí, automatická kompenzace pomocí pohonu

  • Pohon vyklenutí integrovaný do stolu

  • Vhodné pro ohýbání s více stanicemi

• Osa Y / lisovací nosník:

  • Indukční měřicí systém osy Y

  • Dynamická kompenzace pružného zpětného odskoku s automatickou korekcí na základě síly

  • Kalené nastavitelné vodicí lišty

• Řídicí systém:

  • TRUMPF Touchpoint TruBend, 21,5" TFT Full HD (1920×1080)

  • Dvoujádrový procesor Intel Core i5 2,7 GHz, Windows Embedded Standard 7

  • Realistická 3D vizualizace, technologická databáze TRUMPF

  • Správa uživatelů s úrovněmi Standard/Expert/Administrator

  • Součástí balení je 10 přístupových karet pro uživatele

• Datová rozhraní:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Internetová dálková služba / vzdálená diagnostika

• Upínání a nastavení nástrojů:

  • Automatické upínání horního a spodního nástroje TRUMPF (samostředící, kalené)

  • Rychlá výměna segmentů

  • LED indikátor nástroje integrovaný v horním upínání (zobrazuje polohy nastavení / další ohýbací stanici)

• Bezpečnost:

  • Automatický systém BendGuard (součást balíčku Productivity Package Plus)

    • Optoelektronický bezpečnostní systém s automatickým nastavením výšky nástroje

    • Umožňuje maximální povolenou rychlost v ose Y pomocí nožního pedálu

    • Automatické nastavení, možnost vysunutí mimo pracovní prostor pro boční opracování

  • Elektronicky monitorované boční bezpečnostní dveře

  • Elektricky ovládané výklopné zadní dveře

  • Nouzové zastavení

  • Zařízení pro zajištění při přepravě

  • Označení CE

• Ergonomický balíček:

  • Přední opěrný stolek

  • Přední a zadní LED osvětlení pracovního prostoru

  • Podpora pro práci v sedě i ve stoje

  • Police na dokumenty

  • Zásuvka na měřicí přístroje

Doplňkové vybavení

• Měřicí přístroje:

  • Digitální úhloměr

  • Digitální posuvné měřítko

  • 90° úhelník

  • 1x licence TecZone Bend

• Bezdrátová čtečka 2D kódů s připojením přes Bluetooth
