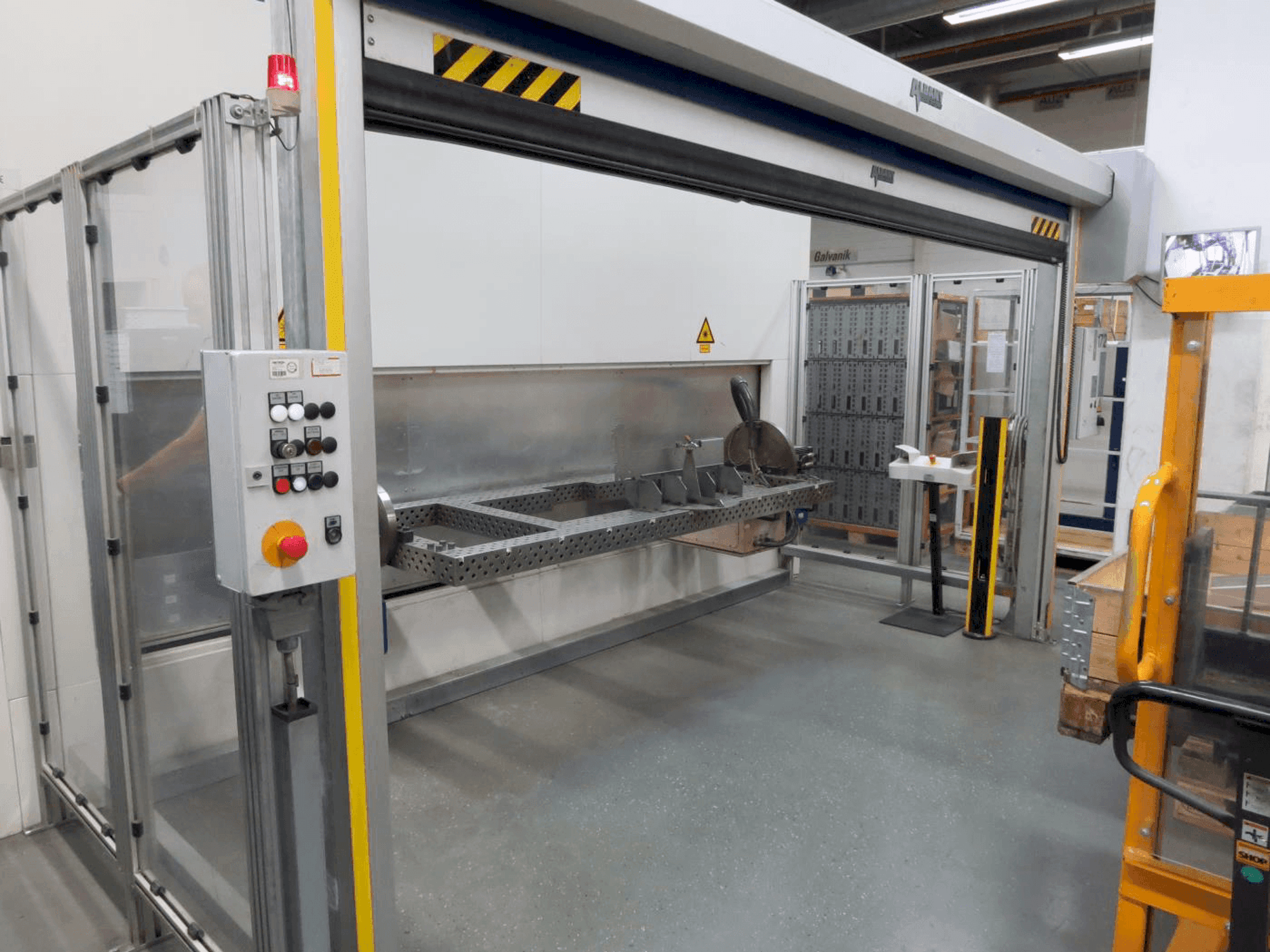

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Další vybavení

• Upínací stůl má rozměry (X x Y) 2400x1000mm.

Výhody stroje

Kvalitativní výhody stroje

• Ochranná kabina odolná proti laserovému světlu se střechou, ccd kamerou, černobílým monitorem, nastavitelným nitkovým křížem, napájecím kabelem kamery 30 m dlouhým a bnc video kabelem 10 m.
• Objektiv s ohniskovou vzdáleností f = 200 mm, kazeta s ochranným sklem pro snadnou výměnu ochranného skla
• Vedení a tvarování paprsku, optická ochrana lavalovým crossjetem, šestiosá průmyslová robotická mechanika s kloubovou kinematikou
• Zpracovací optika beo 7000210p pro laserové svařování, navržená pro specifikované užitečné zatížení a momenty setrvačnosti 30 kg
• Hlavní paralelní nakládání a vykládání komponent, návrh robotické buňky se zavěšeným robotem.
• Rozšiřitelné až na maximálně 4 kabely laserového světla, kolimace 0° s rozostřením a pozorováním kamerou.
• Pilotní laser s držákem plazmového senzoru, ovládání pilotního laseru pomocí laserového ovládání
• Programovací software pro laser winlas. Možnost uložení 99 laserových programů.
• Výstupní výkon: 3000 wattů na obrobku, 4000 wattů celkem s regulační rezervou 1000 wattů
• Nastavení optiky pro 1 kabel laserového světla s rychlým spínačem (doba přepnutí 50 ms), nastavení optiky může být

Technické výhody stroje

• Laserové zařízení, vedení a tvarování paprsku trumpf nd:yag laser hl 3006 d, kabel laserového světla llk-b 06, délka 40 m
• 2 nc rotační osy, každá s protiložiskem a světlou upínací šířkou 2000 mm
• 1 hlavní rotační osa pro zatáčení a vysouvání součástí, typ handte sf - l4000
• Ochrana otočného prostoru pomocí rolety na šířku kabiny
• Ochranné sklo, extrakční systém pro přívod média, kompatibilní s robotem
• Světlotěsná integrace do ochranné kabiny, software
• Polohovadlo součástí: polohovadlo s dvojitým otáčením dwpv 500 ms pro uchycení dvou upínacích zařízení součástí
• Robot kuka kr 30/ ha (vysoká přesnost) s ovladačem kr c2, bnc video kabel, 10 m dlouhý
• Průměr vlákna 600 mm, množství vzduchu 4000 m3/h, integrovaný, automatický hasicí systém
• Potřeba podlahové plochy vč. Otočný polohovač: (dxš): 4800 mm x 4300 mm

Informace navíc

Stroj nemá podavač drátu // Stroj je stále pod proudem
