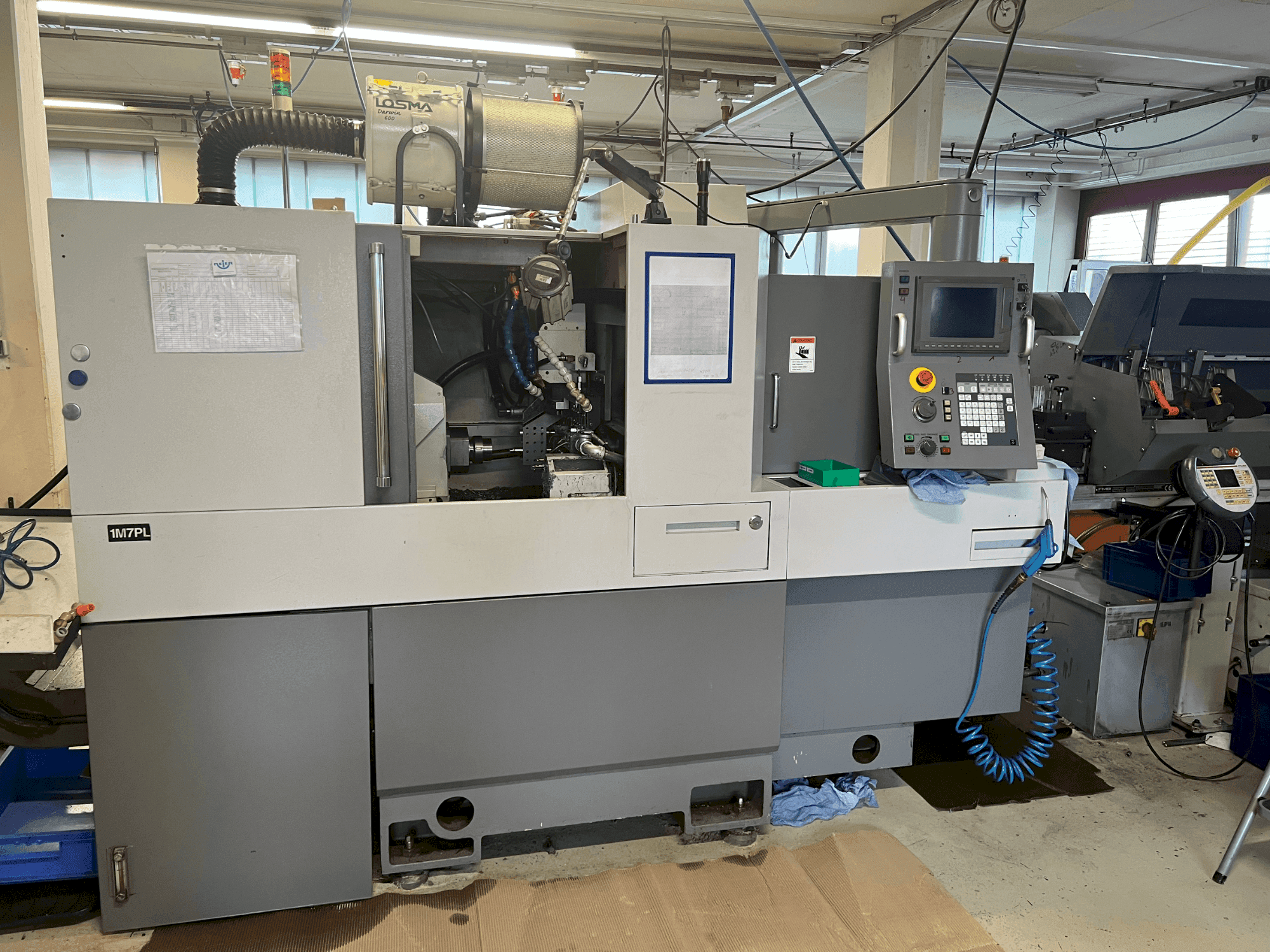

Citizen - A32VIIPLDE-TUR-CIT-2011-00001

Výhody stroje

Technické výhody stroje

• Součástí je podavač tyčí fmb turbo 3-36 / 3200 c turbo
• Maximální průměr vrtání: 10 mm
• Maximální průměr závitu: m8
• Maximální průměr stopky nástroje upevněného na rotačním držáku nástroje (vrtačka a fréza): 10 mm
• Velikost nástroje: bit nástroje: 16 × 16 × 140 mm, pouzdro: 25,4 mm

Informace navíc

Rychloobrábění: Osa X1: 32 m/min Osa Y1: 45 m/min Osa Z1: 45 m/min Osa X2: 45 m/min Osa Z2: 45 m/min Nejmenší vstupní přírůstek: Osa X1 (průměr): 0,001 mm Osa Y1 (průměr): 0,001 mm Osa Z1: 0,001 mm Osa X2 (průměr): 0,001 mm Osa Z2: 0,001 mm Zdvih osy: Osa X1: 110 mm Osa Y1: 400 mm Osa Z1: 325 mm Osa X2: 370 mm Osa Z2: 290 mm Obrobek Maximální průměr obrábění: 32 mm Maximální délka obrábění: 320 mm Maximální průměr čelního vrtání: 12 mm Maximální průměr čelního závitu: M12 (závitník), M10 (závitník) Průměry průchozích otvorů vřetena: 36 mm Maximální upínací průměr zadního vřetena: 32 mm Maximální čelní Délka přesahu obráběného obrobku: 150 mm Maximální vnější délka obrobku u zadního vřetena: 65 mm Maximální průměr vrtání při zadním obrábění: 10 mm Maximální průměr závitu při zadním obrábění: M10 Délka tyče stolu: 2500 mm Výška hrotu: 1050 mm Revolverová hlava Počet upínacích nástrojů: 15 Soustružnický nástroj: 6 Příčný vrtací nástroj: 4 Přední vrtací nástroj: 4 Zadní vrtací nástroj: 5
