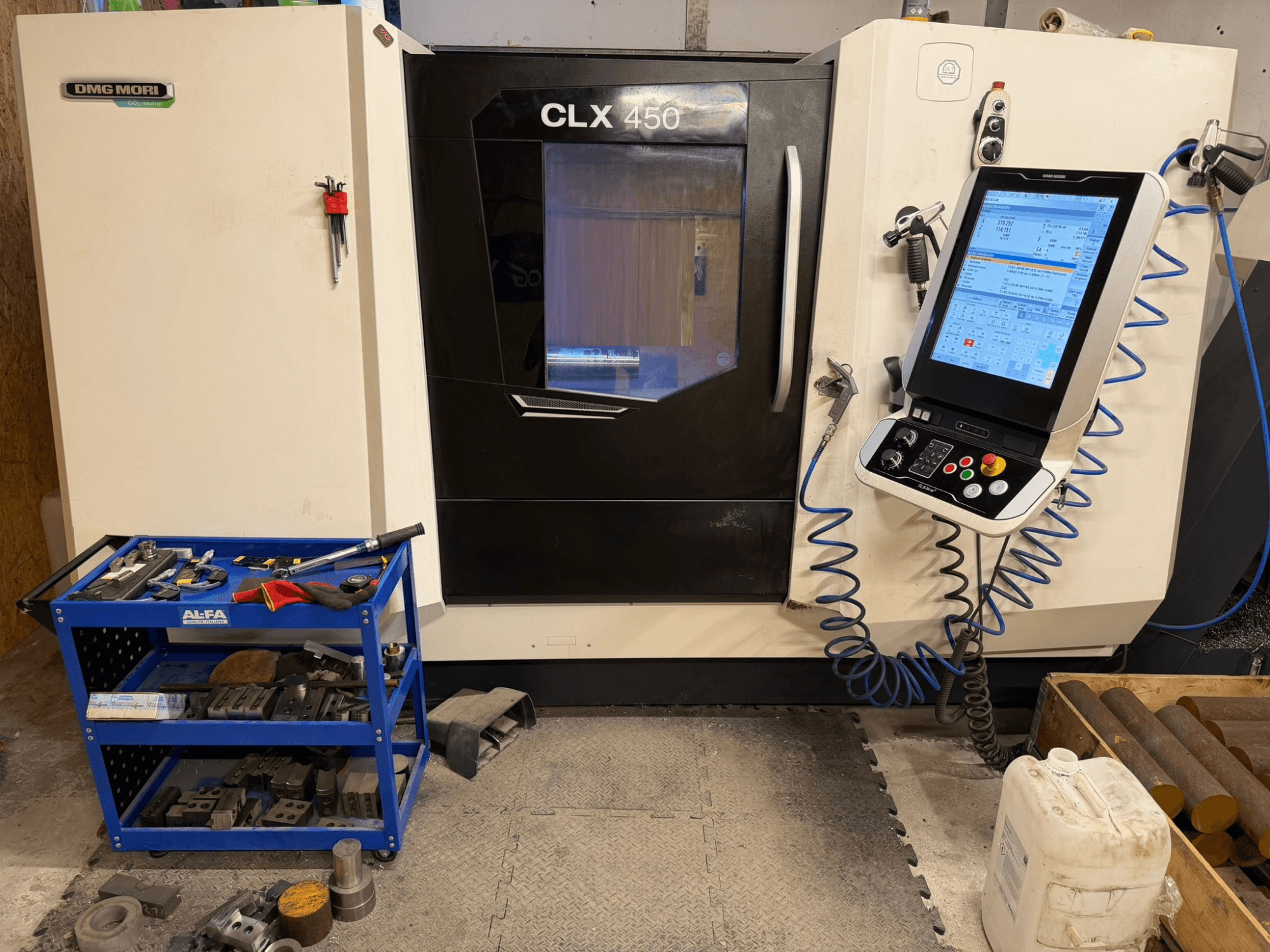

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Verze: V3 (bez osy Y); konfigurováno pro soustružení + frézování (osa C)

• Pracovní plocha:

  • Kyvné lůžko: 650 mm

  • Výkyv nad příčným suportem: 1,5 mm: 465 mm

  • Max. průměr otáčení: 400 / 315 mm

  • Rychlý posuv X/Z: 30 / 30 m/min

• Osy: Přesnost polohování osy C: 20 úhlových vteřin

• Hlavní vřeteno:

  • Čelo vřetena: 1: A2-8

  • Kapacita tyče: 80 mm

  • Průměr předního ložiska: 130 mm

  • Možnosti průměru sklíčidla: 210 / 250 / 315 mm

  • Výkon vřetena (40 % / 100 %): 25,5 / 17 kW

  • Max. točivý moment (40% / 100%): 426 / 283 Nm

• Vřeteník (VDI 40):

  • 12 stanic (12 poháněných)

  • Průměr stanice nástroje: 40 mm

  • Výkon poháněného nástroje: 5,44 kW

  • Krouticí moment poháněného nástroje: 20 Nm

  • Maximální otáčky poháněného nástroje: 4000 ot/min

• Koník:

  • Zdvih: 500 mm

  • Rozhraní středu: MK5

  • Max. síla: 8 kN

• Vodicí dráhy / kuličkové šrouby: X/Z 40 × 10 mm

• Přesnost: Přesnost polohování X/Z: 5 / 10 µm

• Kapacita / Obrábění:

  • Max. kapacita tyče: 80 mm

  • Hydraulické sklíčidlo: Ø 254 mm (instalováno)

  • Otvor sklíčidla: 82 mm

• Chladicí kapalina a manipulace s třískami: Chladicí pistole 5 barů; nádrž na třísky

• Řízení: Siemens SLIMline multi-touch (19").

• Rozměry a hmotnost:

  • Hmotnost bez dopravníku třísek: cca 4950 - 5050 kg.

  • Hmotnost s dopravníkem třísek: cca 5500 kg.

• Poznámky: Plných 12 poháněných nástrojových stanic

Další vybavení

• Dopravník třísek (pravostranný výsyp)

• Hydraulický koník (řízený funkcí M)

• Přímý měřicí systém (osa X)

• Externí elektronické ruční kolo

• DMG MORI IoTconnector

• Nástrojová sonda Marposs

• Signální věž (4 barvy)

• Sada statických držáků nástrojů VDI 40

• Sada poháněných nástrojů WTO (QuickFlex, ER32)
