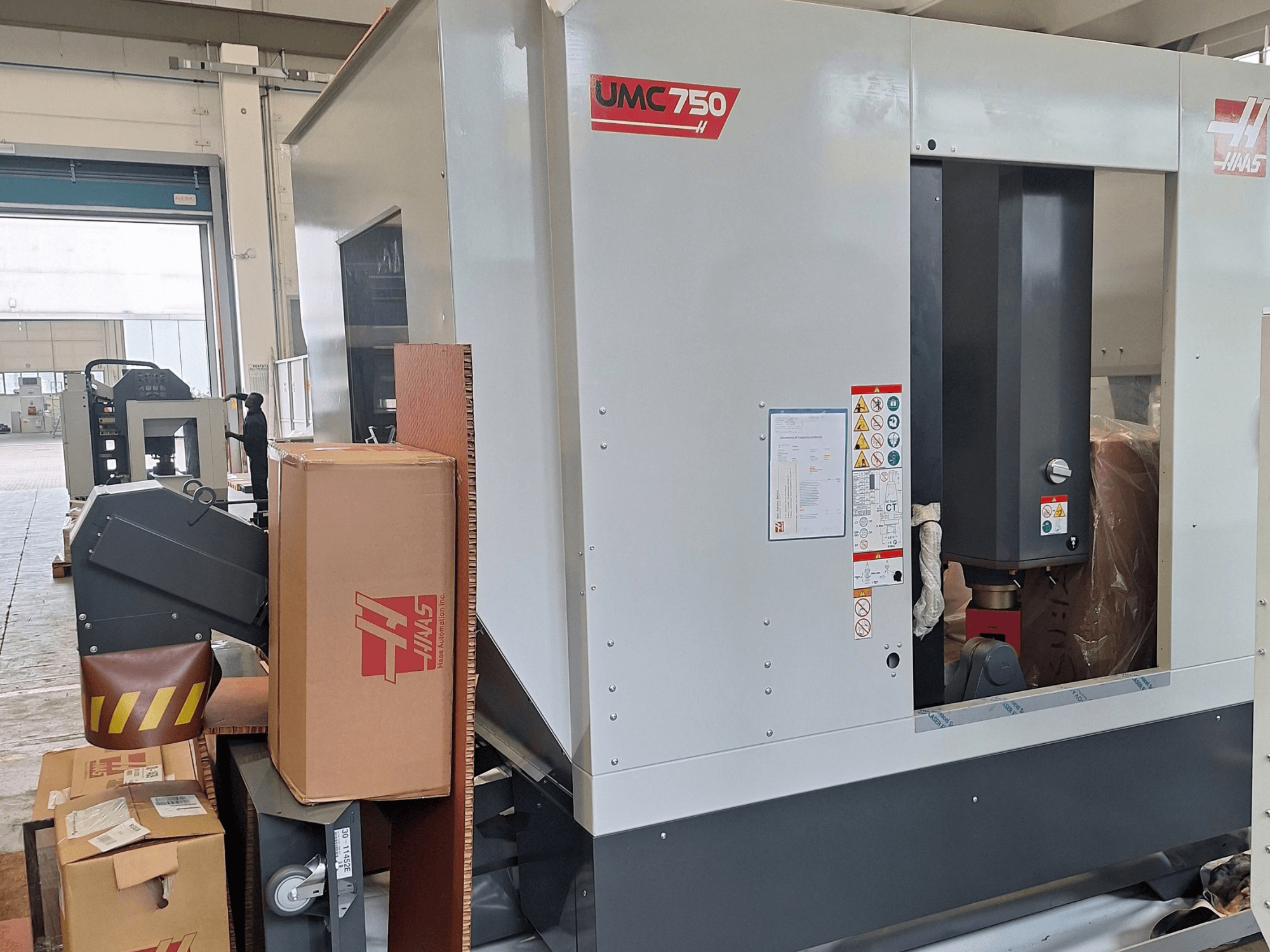

HAAS - UMC-750IT-MIL-HAA-2025-00001

Pracovní doba: 0

Stroj v showroomu

Vzdálenost od špičky vřetena k talíři (~ max.): 24,0 palců / 610 mm

Vzdálenost od hrotu vřetena k talíři (~ min.): 4,0 in / 102 mm

Max. točivý moment vřetena: 90,0 ft-lbf při 2000 ot./min / 122,0 Nm při 2000 ot./min

Systém pohonu vřetena: přímý pohon v řadě

Kužel vřetena: CT40 | BT40 | HSK-A63

Mazání ložisek vřetena: vstřikování vzduchu / oleje

Chlazení vřetena: Kapalinové chlazení

Zdvih osy B (naklonění): +120° až -35°

Maximální rychlost osy B: 170 °/s

Trvalý točivý moment osy B: 2240 ft-lbf / 3037 Nm

Brzdný moment osy B: 2000 ft-lbf / 2712 Nm

Dráha osy C (otáčení): 360°

Maximální rychlost osy C: 179 °/s

Trvalý točivý moment osy C: 1854 ft-lbf / 2514 Nm

Brzdný moment osy C: 900 ft-lbf / 1220 Nm

Maximální výkyv obrobku: 27,0 in / 686 mm

Průměr talíře: 19,70 in / 500 mm

Maximální hmotnost na talíři: 660 lb / 300,0 kg

Max. hmotnost na talíři s paletovým zásobníkem: 200 lb / 90,7 kg

Šířka T-drážky: 0,626 in až 0,630 in / 15,90 mm až 16,00 mm

Počet standardních T-drážek: 7

Vzdálenost mezi středy drážek ve tvaru T: 2,48 in / 63 mm

Maximální posuv při řezání: 833 ipm / 21,2 m/min

Rychlost rychloposuvu (X, Y, Z): 1200 ipm / 30,5 m/min

Max. tah v osách X / Y: 3300 lbf / 14 680 N

Maximální tah v ose Z: 4050 lbf / 18 015 N

Typ měniče nástrojů: bočně montovaný měnič nástrojů (SMTC)

Kapacita nástrojů: 30+1

Max. průměr nástroje (plně osazený): 2,5 in / 64 mm

Max. průměr nástroje (prázdný, sousední): 5,0 in / 127 mm

Max. délka nástroje: 12,00 in / 305 mm

Doba výměny nástroje (průměr): 1,80 s

Doba mezi jednotlivými třískami (průměr): 2,40 s

Kapacita chladicí kapaliny: 55 gal / 208 L

Požadovaný průtok vzduchu: 4 scfm při 100 psi / 113,0 l/min při 6,9 bar

Minimální tlak vzduchu: 80 psi / 5,5 bar

Elektrický příkon, střídavé napětí (3 fáze): 220 VAC (70 A) / 440 VAC (35 A)

Přepravní hmotnost (standardní): 14 250 lb / 6 463,8 kg
