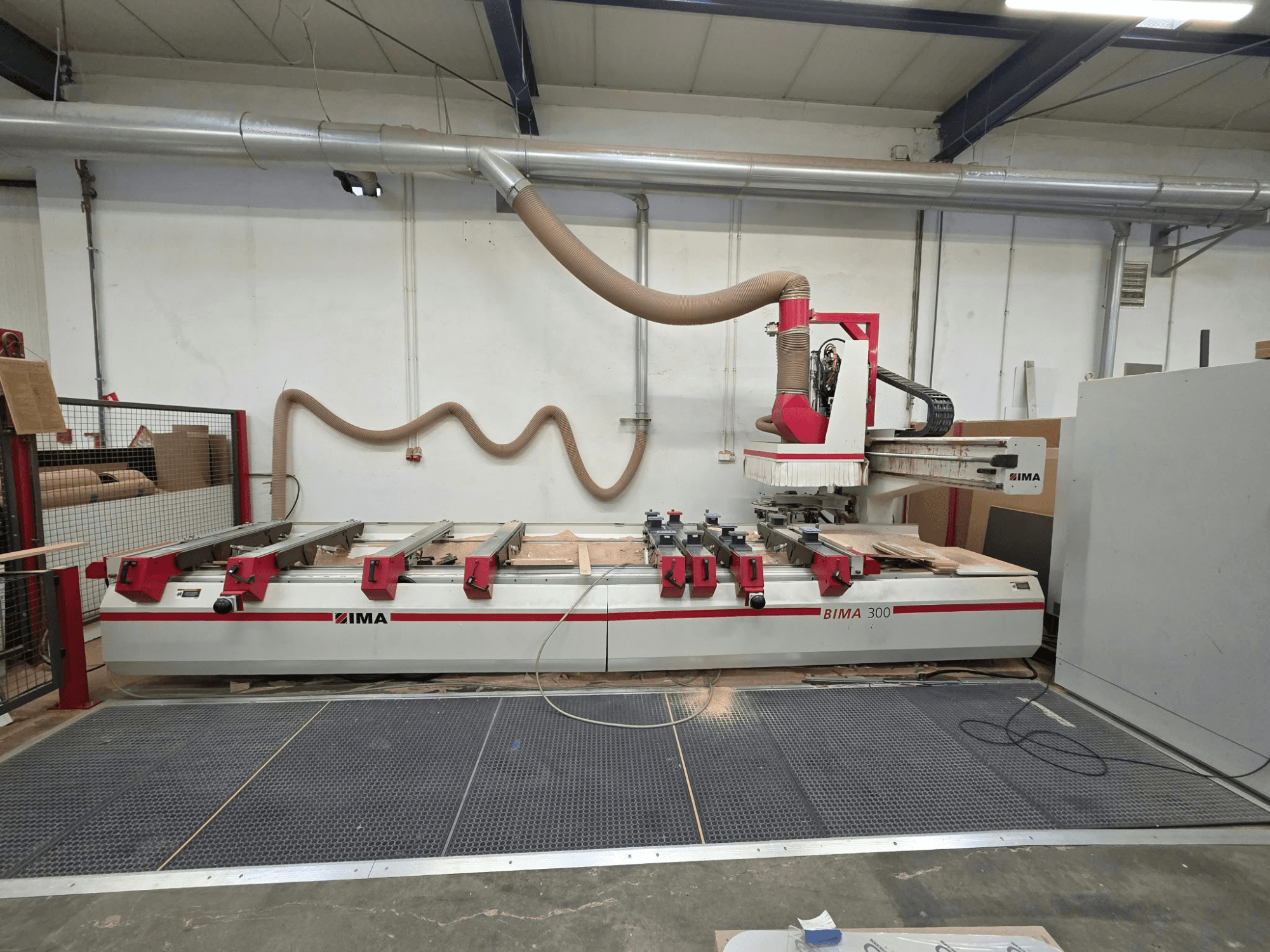

IMA - BIMA 300PL-CNC-IMA-2005-00002

Pracovní prostor

• Rozsah obrábění v ose X: 4300 mm (4600 mm podle návodu; bude potvrzeno)

• Rozsah obrábění v ose Y s hlavním vřetenem a nástrojem Ø 20 mm: 1400 mm

• Rozsah obrábění po ose Y s vrtací jednotkou (všechna svislá vřetena): 1100 mm

• Maximální výška obrobku nad povrchem vakuové přísavky: 125 mm

• Maximální tloušťka obrobku: v závislosti na vybavení a použití

• Pracovní výška: cca 950 mm

• Dvouzónová pracovní plocha bez kyvného obrábění: 2 × 2050 mm; středový volný prostor: 200 mm

• Dvouzónová pracovní plocha s kyvným obráběním: 2 × 1750 mm; středový volný prostor: 800 mm

Hlavní vřeteno

• Uchycení nástroje: HSK-F63

• Průměr kužele: 38 mm

• Automatické upínání nástroje (upínací síla: 11 000 N; uvolňovací síla: 20 400 N)

• Maximální hmotnost nástroje: 6 kg

• Směr otáčení: programovatelné CW/CCW

• Pohon: Třífázový motor s frekvenčním měničem

• Mazání: Mazáno z výroby

• Chlazení: vzduchem

• Integrovaná rotační osa s CNC řízením pro polohování agregátu v rozsahu 360°, s torzní podporou a pneumatickým připojením

Rychlosti os

• Rychlopohyb X/Y: 60 m/min

• Rychlý posuv Z: 30 m/min

Vakuum, odsávání a stlačený vzduch

• Požadovaný tlak stlačeného vzduchu: 7 bar

• Průměr připojení odsávání: 250 mm

• Požadovaná rychlost odsávaného vzduchu: 28 m/s

• Požadovaný průtok odsávaného vzduchu: 4 950 m³/h

• Výkon vakuové pumpy: 90 m³/h

Doplňkové vybavení

• 90° úhlový vrtací agregát

• 3x držáky nástrojů HSK
