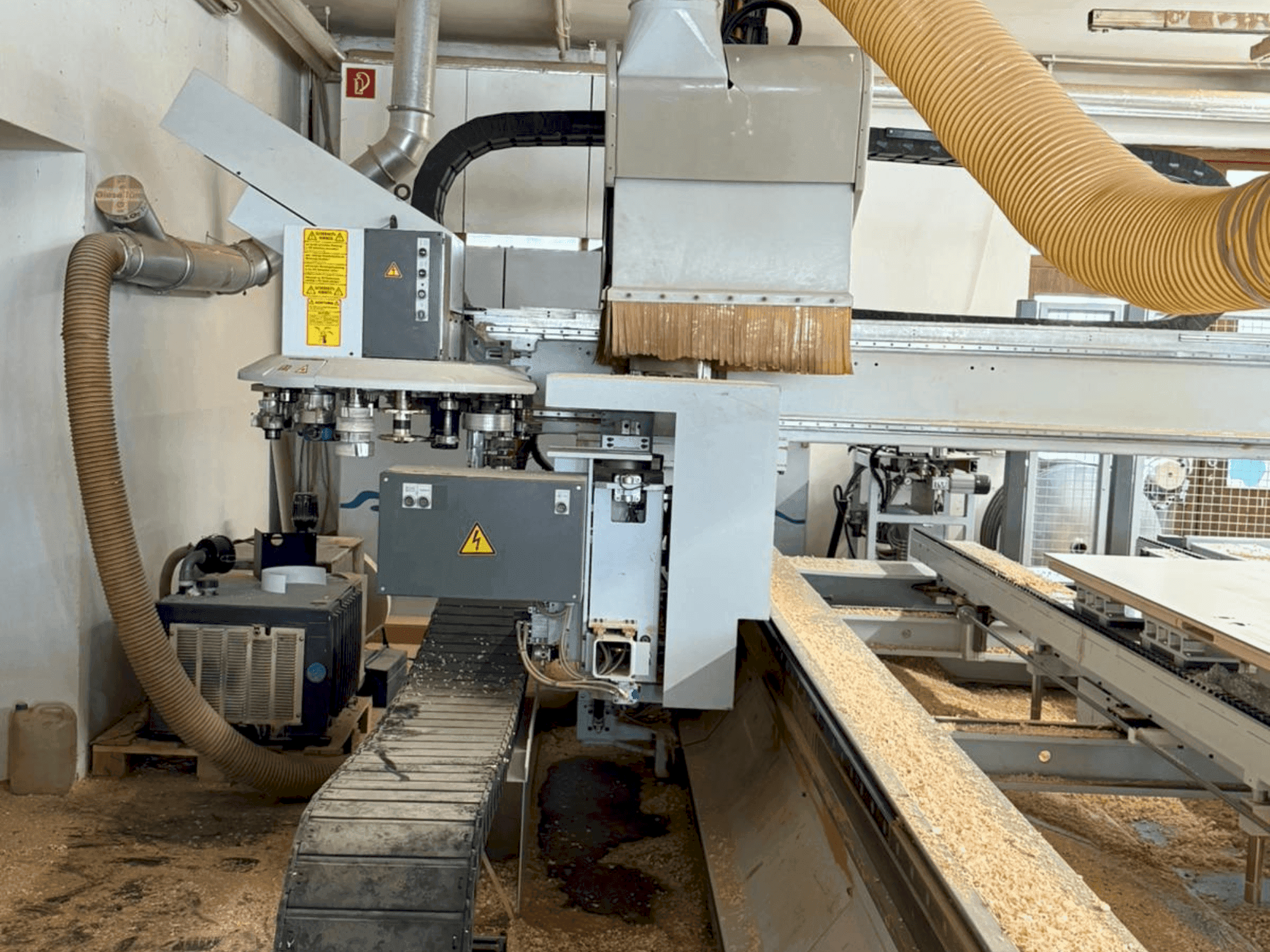

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Řízení/software: CNC řízení Homatic; programovací systém WOODWOP CNC; Postprocesor

• Kapacita obrobku:

  • Délka 800-3000 mm; šířka 350-1400 mm; tloušťka max. 70 mm s frézováním hran / 80 mm

  • Šířka vlysu min. 120 mm; Hmotnost max. 150 kg

• Stůl/upínání:

  • Průběžný stůl (D-stůl)

  • Podélná konzola 1 pevná; podélná konzola 2 ruční nastavení šířky Y

  • 8 vakuových svorek 125 x 50 x 100 mm

  • Pracovní výška spodní hrany obrobku 950 mm

  • Jednotka pro pohyblivé vakuové svěrky na nosiči jednotky s pneumatickou prodlužovací konzolou (max. 4 svěrky na podélnou konzolu)

• Nastavení šířky (podélná konzola/stůl): Servopohon, na podélnou konzolu

• Dorazový šroub pro přesah horní vrstvy: Zvedací/rotační zařízení, max. 20 mm horní vrstvy, zdvih 110 mm, individuálně volitelné, kontrola koncové polohy (pro ruční umístění dveří)

• Hlavní vřeteno:

  • otáčky 1500-18000 min-1 (VFD 15 kW), plný jmenovitý výkon od 12000 min-1

  • Průměr nástroje max. 180 mm (frézování) / 200 mm (broušení); prostorové odsávání pro všechny nástroje/jednotky.

• Agregátové rozhraní / osa:

  • Pneumatické a otočné rozhraní pohonu

  • Osa C s momentovým pohonem a tříbodovou oporou.

• Výměna nástrojů:

  • HSK F63; hmotnost nástroje 6 kg; max. délka nástroje: 18 pozic pro výměnu kotoučů. 200 mm

  • Konfigurace: 18 x Ø max. 130 mm; nebo 9 x Ø max. 180 mm + 9 x Ø max. 70 mm; brusné nástroje Ø max. 200 mm

  • Výměnný stojan pro pojezdový sběrač (levá strana)

• Jednotky/agregáty (pro výměník nástrojů, pokud není uvedeno jinak):

  • Vrtací/frézovací jednotka, 4 vřetena: ER25 do Ø16 mm stopky, vyčnívání max. 50 mm, otáčky max. 13500 ot/min, neomezené otáčení přes osu C.

  • Frézovací jednotka s uzamykatelnou skříní, 2 vřetena D=16/20: protiběžné otáčení, 12000 ot/min, integrované vyfukování, neomezené otáčení přes osu C.

  • Výkyvný pilový/vrtací agregát: ruční 0-90°, příruba Ø30 mm, TK Ø52 mm, připravený pro příčnou pilu Ø max. 180 mm, vrtací sklíčidlo s Weldonem D=10 mm, otáčky max. 9000 ot/min, otočná osa C.

  • Držák frézy D=30 s vedením třísek: délka trnu 45/80 mm, deska pro vedení třísek ovládaná přes osu C, výměnný prostor Ø 140 mm.

  • Frézovací jednotka pro frézování pod omítku: současně horní/dolní, poloměr hrany max. R12 mm, min. vnější poloměr ~R5 mm / vnitřní poloměr ~R30 mm pod úhlem 90°, snímání shora/dole/bočně, neomezený výkyv osy C, rychlost max. 12000 ot/min, tloušťka obrobku max. 50 mm, min. převis ~35 mm, s úzkými tykadlovými botkami.

  • nožová hlava WPL: úhel vyjetí 5°, Ø 70 mm.

• Zařízení pro lepení/olepování hran:

  • Pohonné vřeteno/V pro lepicí jednotky: namontováno na pravé straně výložníku; křížový suport s protiotáčivým pohybem Y a prodlužovacím zdvihem Z; protiotáčivé vřeteno s osou C a elektrickým/elektronickým rozhraním; vyhrazená osa Z

  • Lepicí jednotka 4 strany, 90 mm (pro hlavní vřeteno): rovné hrany s přímým nanášením lepidla; 1 předlisovací válec + 1 pneumatický dotlačovací válec (programovatelný); vnitřní poloměr min. R40 při 90°; výška hrany max. 90 mm; tloušťka dýhy 0,4-1 mm; ohýbací přítlačná zóna na hlavním vřetenu s reaktivací horkou taveninou.

  • Zařízení pro přidržování hran, ruční nastavení

• Zásobník/odběr:

  • Zásobník a úchytný prostor na nosiči X pro vyměnitelnou speciální jednotku (např. motoricky poháněné otočné obráběcí vřeteno).

• Připojitelnost: Připojení k síti Ethernet

Další vybavení

• Pásový dopravník třísek: Integrovaná likvidace třísek/odpadu pomocí pásu na třísky pod podélnými příčkami.

• Vakuové čerpadlo: 100/140 m³/h

• Vnější předsekací stanice s třístupňovým válcem, automatická:

  • Válečkový otočný stůl na straně obsluhy; válec Ø 800 mm.

  • Délka hrany min. 350 mm; výška hrany max. 90 mm

  • Kontrola zbytkové délky hrany s dorazem posuvu na 2400 mm.
