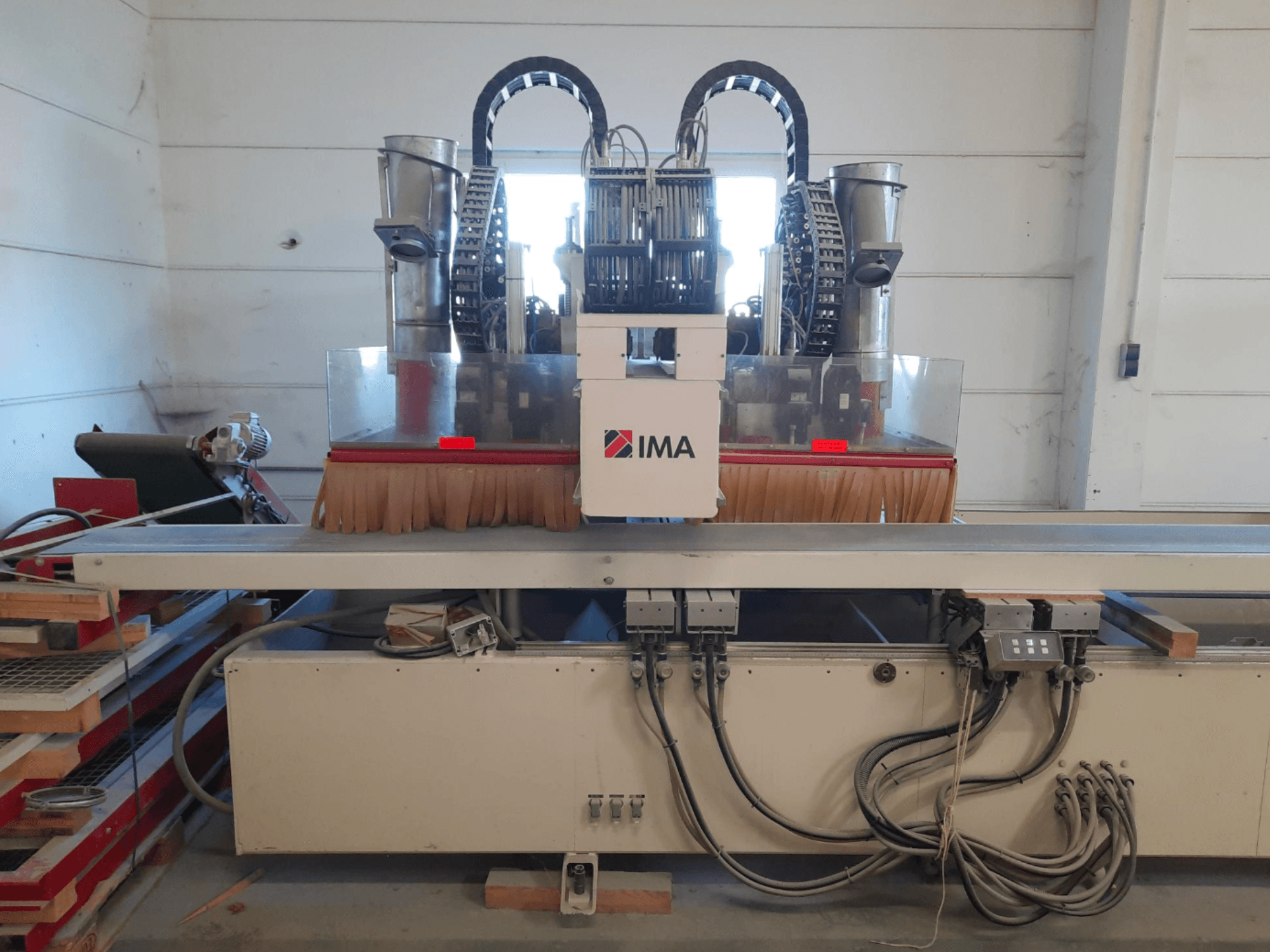

Toto 3osé CNC centrum pro obrábění dřeva IMA BIMA 610 V bylo vyrobeno v roce 1996. Disponuje pracovní plochou 4000 mm v ose X a 1200 mm v ose Y, přičemž maximální průměr vrtání činí 45 mm. Stroj je vybaven 5 vrtacími vřeteny ve směru osy X a 11 ve směru osy Y. Pokud hledáte řešení pro vysoce kvalitní obrábění dřeva, zvažte stroj IMA BIMA 610 V, který máme v nabídce. Pro další informace nás kontaktujte.
Přehled
- Výrobce: IMA
- rok: 1996
- MODEL: BIMA 610 V
- typ aplikace: CNC obrábění
- Země umístění: Německo
- Typ stroje: CNC obráběcí centrum na dřevo
Technické informace - IMA BIMA 610 V
Rozměry
- Výška stroje: 3100 mm
- Hmotnost stroje: 7500 kg
- Délka stolu: 4000 mm
- Šířka stolu: 1200 mm
Pohyb
- Počet os: 3
- Pojezd osy X: 4000 mm
- Pojezd osy Y: 1200 mm
- Pojezd osy Z: 65 mm
Technická specifikace
- Výkon vřetena: 7.5 kW
- Rychlost vřetena: 18000 RPM
- Počet nástrojových míst: 5
Dodatečné informace
CNC řízení: NUM CNC řízení
Pohon: Siemens SIMODRIVE 611
Maximální délka obrobku: 4000 mm
Minimální délka obrobku: 150 mm
Maximální šířka obrobku: 1650 mm
Minimální tloušťka obrobku: 10 mm
Maximální tloušťka obrobku: 65 mm
Vrtací vřetena (X): 5
Vrtací vřetena (Y): 11
Maximální průměr vrtání: 45 mm
Výkon hlavního vřetena: 7,5 kW
Motor hlavního vřetena: vodochlazený
Držák nástroje: HSK F63 DIN 69893
Výkon motoru pohonu posuvu: 4 kW
Rychlost posuvu: 1 500–18 000 mm/min
Maximální hmotnost nástroje: 5 kg
Maximální upínací síla nástroje: 10 000 N
Provozní napětí: 400 V ±5 %
Napájecí napětí: 3/N/PE, 400 V, 50 Hz
Frekvence: 50 Hz
Celkový připojený výkon: 33 kVA
Jmenovitý výkon: 41 kW
Jmenovitý proud: 62 A
Průřez připojení: 16 mm²
Řídicí napětí: 24 V
Řídicí proud: 52 A
Tlak stlačeného vzduchu: 6–10 bar
Vzduchové připojení: 1/2"
Požadovaná spotřeba vzduchu: 28 m³/h
Přípojka pro odsávání prachu: Ø100–300 mm
Průtok vzduchu Ø100: 14 m³/min
Průtok vzduchu Ø140: 28 m³/min
Průtok vzduchu Ø160: 36 m³/min
Průtok vzduchu Ø180: 46 m³/min
Průtok vzduchu Ø200: 56 m³/min
Průtok vzduchu Ø280: 105 m³/min
Průtok vzduchu Ø300: 127 m³/min
Počet odtahových otvorů: 1
Stav stroje: Rozebraný, ale plně funkční
Volitelné příslušenství:
Vakuové přísavky (hliníkové) a posuvná konzole
Dvě frézovací vřetena pro synchronní frézování s integrovanými měniči nástrojů
Bezpečnostní ohrada s příslušnými bezpečnostními rohožemi
Rozvaděč a ovládací jednotka
Odvodní dopravníkový pás pro frézované profily
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
