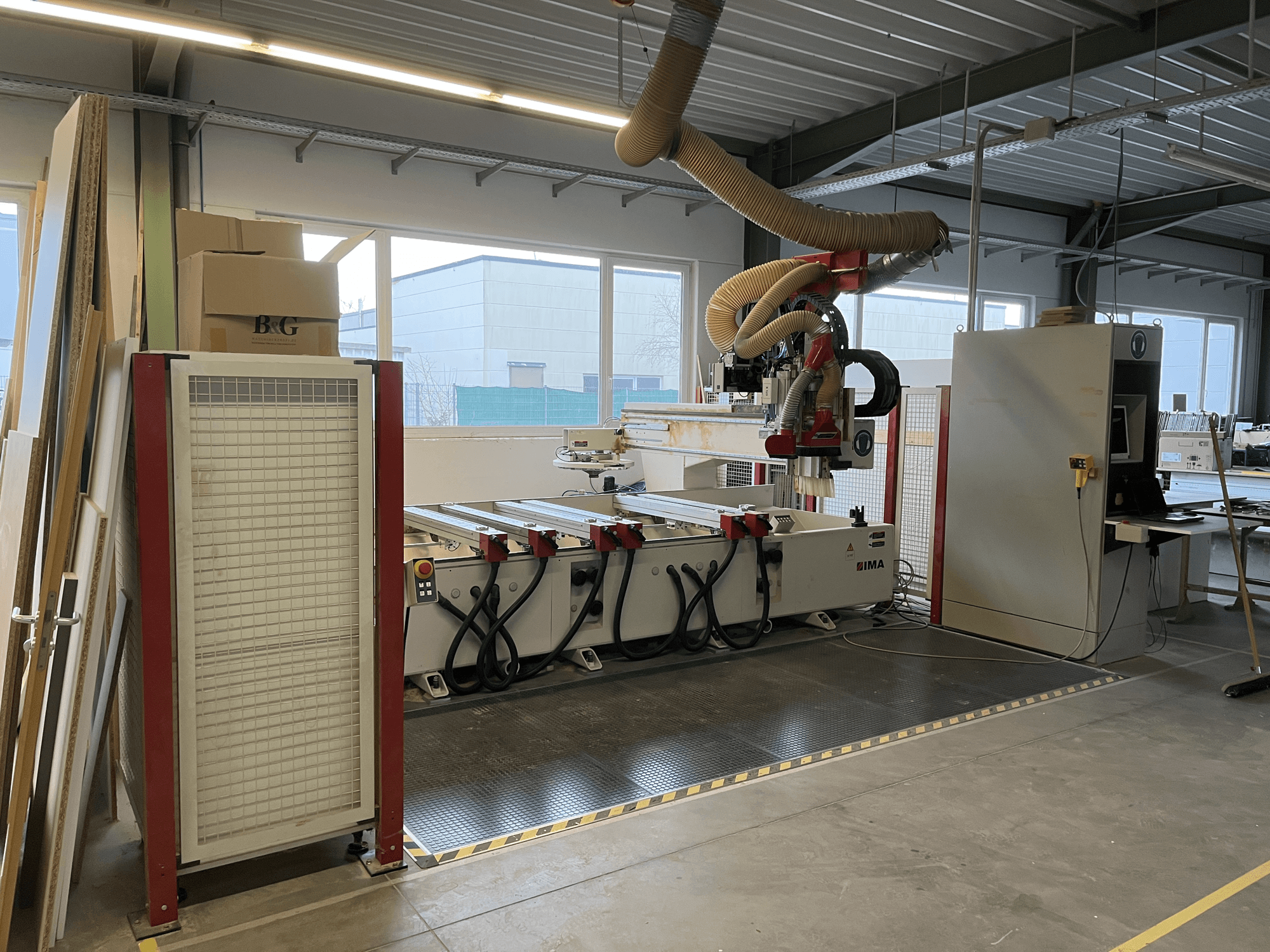

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Pracovní oblast X: 3000 mm

• Pracovní prostor Y: 1200 mm

• Max. upínací výška Z1: 100 mm

• Max. tloušťka obrobku Z2: v závislosti na vybavení/aplikaci

• Výška stolu: cca 1000 mm

• Pohyb v osách X: 2 × 1400 mm

• Volný prostor ve středu X: 200 mm

• Alternativní kyvný pohyb X: 2 × 900 mm

• Volný prostor ve středu (alternativa) X: 1200 mm

• Hmotnost stroje: cca 6000 kg

• Vodicí systém: přesná lineární vedení kalená na cca 62 HRC

• Centrální mazání: automatické pro všechny hlavní osy a kuličkový šroub

• Pohon: střídavé servomotory s enkodérem

• Pohon os X/Y: ozubená tyč a pastorek

• Pohon osy Z: kuličkový šroub

• Rychlost posuvu: 40 m/min

• Rychlopohyb v osách X/Y: 80 m/min

• Rychlý posuv v ose Z: 25 m/min

• Zrychlení: 3 m/s²

• Odvodové připojení hlavního vřetena: 300 mm

• Odvod vzduchu z vrtacích vřeten: 120 mm

• Rychlost proudu vzduchu: cca 28 m/s

• Objem vzduchu: cca 7080 m³/h

• Výkon vývěvy: 100 m³/h

• Připojení stlačeného vzduchu: 1/2"

• Tlak vzduchu: 6 bar

• Řídicí napětí: 24 V DC

• Připojené zatížení: cca 24 kVA

• Napájení: 3/N/PE 400/230 V 50 Hz

• Frekvenční měnič: 0–480 Hz

• Teplota okolí: +15 až +35 °C

• Řídicí systém: IMATRONIC NT 231

• Interpolace: lineární na všech osách, kruhová 2,5D

• Rozlišení: 0,001 mm

• Vřeteno: HSK F63

• Upínací síla nástroje: 11 000 N

• Max. hmotnost nástroje: 6 kg

• Rozsah otáček: 1 500–18 000 ot./min

• Výkon vřetena: 7,5 kW

• Chlazení: vodní chlazení

• Osa CNC: otočná o 360°

• Typ zásobníku nástrojů: výměník desek

• Počet pozic pro nástroje: 18

• Max. délka nástroje: 150 mm

• Max. průměr nástroje: 100 mm (150 mm s volnými sousedními pozicemi)

• Max. zatížení: 60 kg

• Motor pilové jednotky: 1,5 kW

• Otáčky pily: 5600 ot./min

• Průměr pilového kotouče: max. 150 mm

• Vrtací jednotka: 14 vřeten

• Zdvih vřetena: 70 mm

• Pohon: 2,2 kW

• Otáčky: 3150 ot/min

• Max. průměr vrtáku: 20 mm

• Vřetena adaptérové hlavy: 4

• Max. otáčky: 6000 ot./min

• Max. průměr vrtáku: 12 mm

Vybavení stolu:

• 6 nastavitelných opěrných ramen

• 12 přísavek 114 × 159 × 100 mm

• 6 přísavek 125 × 75 × 100 mm

• Vakuový systém: 2okruhový upínací systém

• Rozměry elektrické skříně: 2000 × 1800 × 600 mm

VADA:

• Hlavní vřeteno již neuvolňuje vyměnitelnou vrtací hlavu
