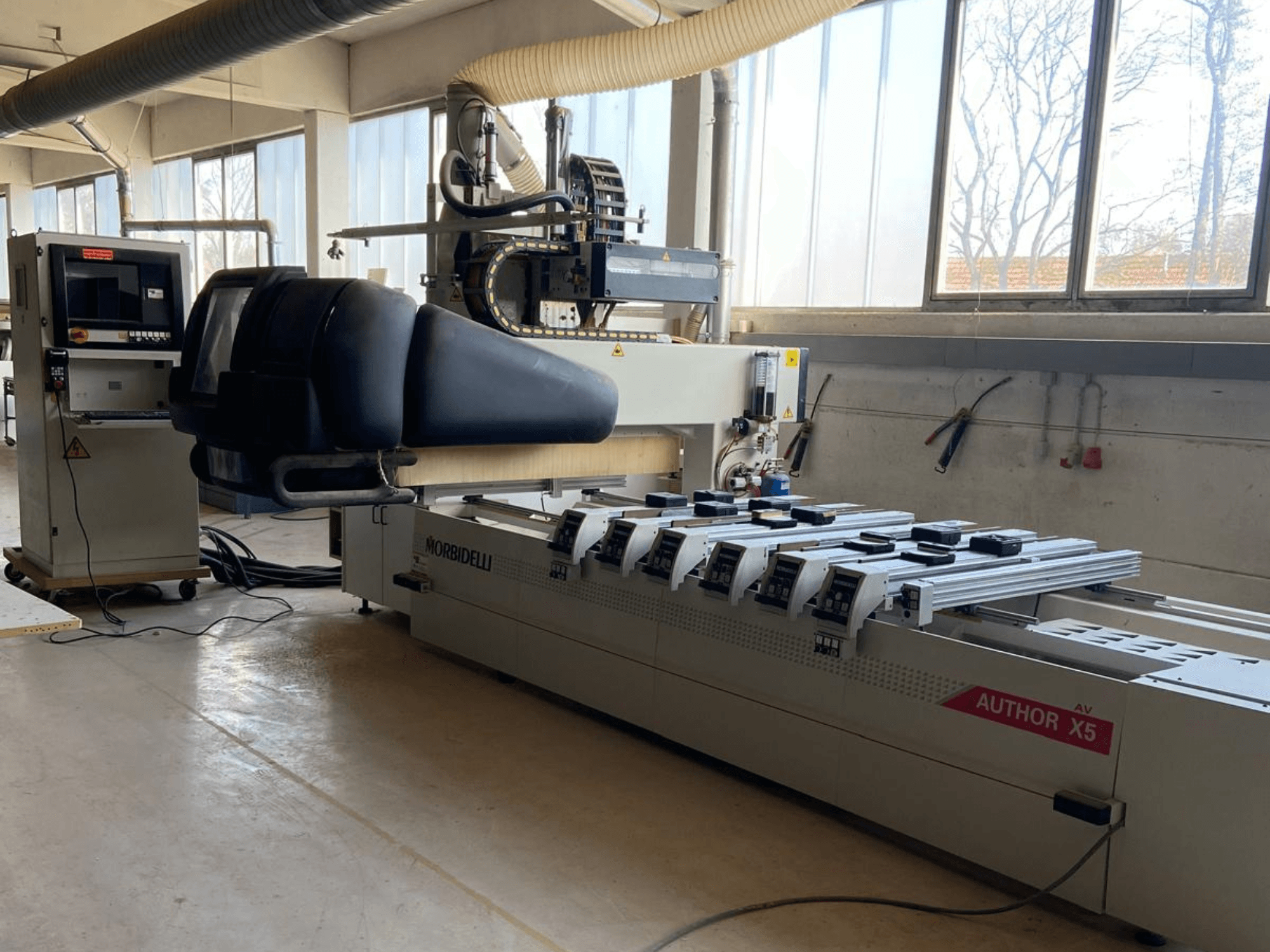

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Napětí: 400 V

• Frekvence: 50 Hz

• Proud: 48 A

• Napájení: 400 V, 50/60 Hz

• Příkon: 28 kVA

• Pracovní pole: X 3050 mm, Y 1348 mm, Z 400 mm

• Rychlé otáčky: X 50 m/min, Y 45 m/min, Z 22 m/min

• Pohonný systém: kuličkový šroub v osách X/Y/Z

• Kyvadlové zpracování: ano

• Vřeteno: Vřeteno: 5osé frézovací vřeteno Morbidelli

• Otáčení osy C: 640 stupňů

• Otáčení osy B: +/- 100 stupňů

• Výkon měniče: 18 kW

• Držák nástroje: 1,5 mm: HSK 63F

• Minimální vzdálenost stolu od vřetena: 40 mm

• Výměník nástrojů: zadní nástrojárna v ose X

• Polohy výměníku nástrojů: v ose X: 12

• Maximální průměr nástroje: 240 mm

• Maximální délka nástroje: 220 mm

• Maximální hmotnost nástroje: 8 kg

• Pracovní stůl: vakuový upínací systém

• Vakuový tlak: 3000 Pascalů

• Řídicí systém: Vakuový systém: NUM 1040

• Operating system: Windows XP Professional

• Processor: Pentium: 32bitový

• Operační paměť: minimálně 256 MB

• Pevný disk: minimálně 2 GB

• Obrazovka: 2,5 GB: 17 palců

• Rozhraní: ROZHRANÍ: RS232

• Tlak vzduchu: 6 až 8 barů

• Spotřeba vzduchu: 250 NL/min

• Přípojka pro odsávání prachu: 250 mm

• Rychlost odtahu vzduchu: 30 m/s

• Rozměry stroje: cca 5300 x 2200 x 2500 mm

• Potřebný prostor: cca 6300 x 4000 x 3000 mm

• Safety equipment: Ochranný systém v souladu s CE

• Centrální mazání: automatické

• Vrtací hlava: s automatickou regulací otáček: 12 + 6 vřeten

• Vertikální vřetena (směr Y): 5

• Vertikální vřetena (směr X): 5: 8

• Vodorovná vřetena (směr X): 4

• Vodorovná vřetena (směr Y): 2

• Rozteč vertikálních vřeten: 32 mm

• Horizontální rozteč vřeten: 64 mm

• Otáčky vrtání: 4000 ot/min

• Výkon vrtací jednotky: 2,2 kW

• Držák vrtacího nástroje: M10

• Pneumatický zdvih: 2,5 mm: 60 mm

Další vybavení

• Dopravník třísek (součástí dodávky)

• Vakuové čerpadlo 250 m3/h
