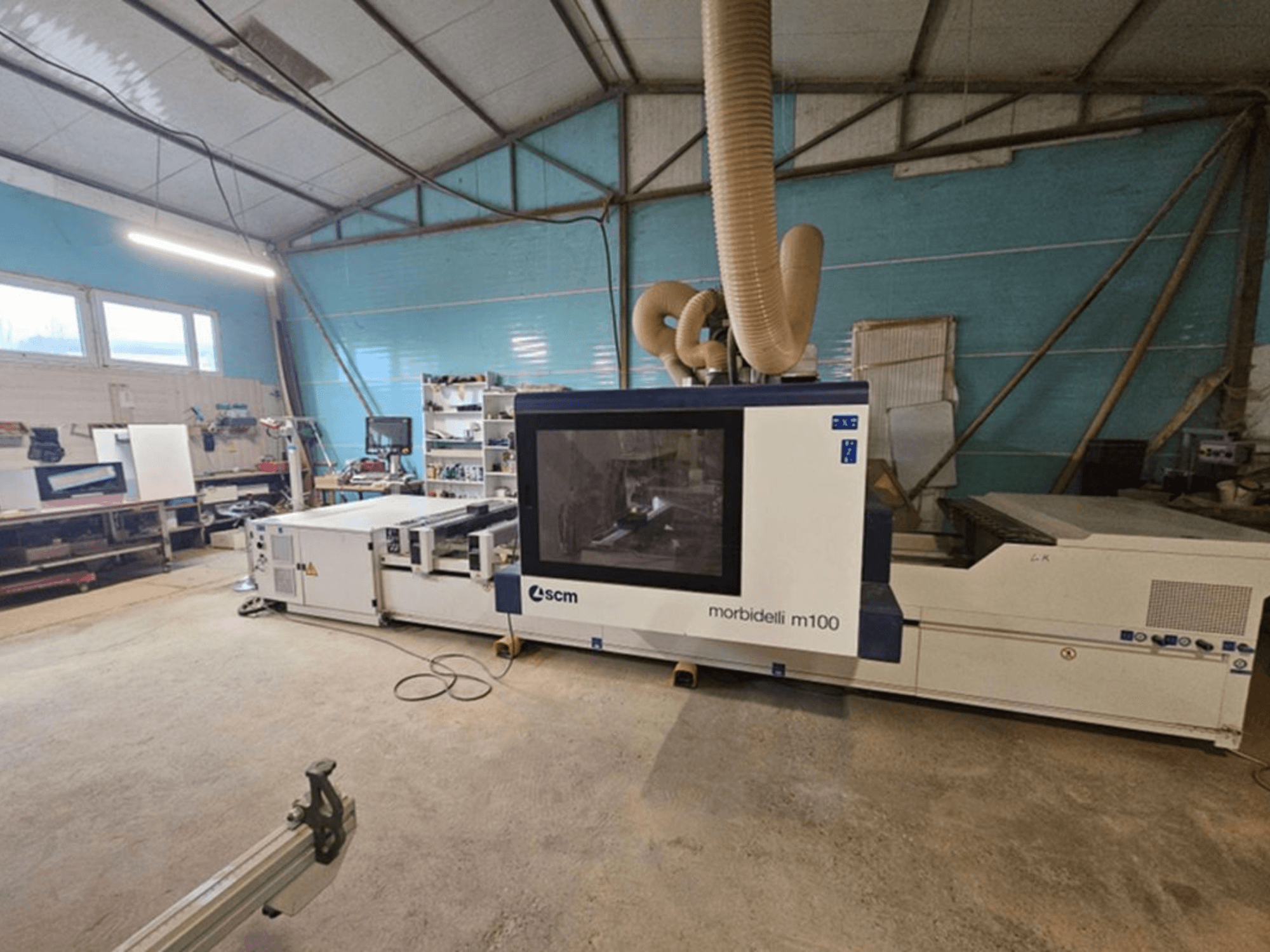

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Rok pořízení/provoz: Zakoupeno v roce 2019; cca 2 000 provozních hodin

• Osy/možnosti: 3/4/5osé obrábění; vrtání (vertikální a horizontální ze 4 stran), frézování, drážkování, obrábění hran; bezpečnostní systém PRO-SPACE

• Pracovní prostor: X 3110 mm; Y 1620 mm; průchod v ose Z 180 mm; průchod v ose Y 1900 mm; délka výkyvného ramene 1400 mm

• Pracovní stůl: pracovní stůl TV FLEX 1600, 6 pohyblivých tyčí/opěr, 6 příčných tyčí; standardní polohy tyčí 6–12; délka pohyblivé tyče 1600 mm; 12 pevných vakuových přísavek (145 x 145 x 75 mm); příprava pro 6 pneumatických upínacích svorek; 4 pneumatická zařízení pro nakládání/podepření panelů; 8 zadních dorazů; 8 mezilehlých dorazů; levý boční referenční bod + laser pro tvarované díly

• Konstrukce/pohyb: Svařovaný ocelový rám; lineární vedení s recirkulačními ložisky; osa X pomocí pohyblivých tyčí, osa Y pomocí portálového systému s ozubenou tyčí a pastorkem na obou stranách, osa Z pomocí kuličkového šroubu; polohování řízené CNC

• Rychlosti: Max. vektorová rychlost XY (PRO-SPACE) 56 m/min; vrtací vřetena až 8 000 ot./min; elektrovřeteno až 24 000 ot./min

• Vrtací jednotka: skupina F23L s 13 vertikálními vřeteny (7R+6L), 10 horizontálními vřeteny (4+3 v ose X, 2 v ose Y); integrovaná pila ve směru X Ø 125 mm, 2,2 kW; pneumatický zdvih 75 mm; měnič pro programovatelnou rychlost

• Hlavní vřeteno: 5osé elektrospindlo Hiteco JQX, HSK F63, kapalinou chlazené, keramická ložiska; výkonová třída ~10 kW (S6 až ~15 kW), 24 000 ot./min

• Vyměňovače nástrojů: Zadní TRB 14 (14 pozic; zdvih 350 mm; rozteč 115 mm; nástroje až do Ø240 mm; celkem 70 kg); přední FAST 14 (14 pozic; nástroje až do Ø130 mm ve vybraných kapsách; max. 8 kg/nástroj; celkem 24 kg)

• Ovládání/software: Windows 7; 21,5" FHD displej; klávesnice/myš + ovládací panel stroje; Maestro CNC CAD/CAM (parametrické/grafické programování, import DXF, ISO grafika, simulace); mobilní dotykový panel TECPAD 7"; dálkové ovládání podél stroje

• Vakuum: Standardní vakuová pumpa (součást standardní výbavy stroje); centralizované automatické mazání

• Technické parametry: Instalovaný výkon 23 + 28,5 kVA; stlačený vzduch 450 NL/min; požadavek na odsávání prachu 4500 m³/h, 25 m/s, výstup Ø250 mm; centralizované/optimalizované odsávání s nastavitelným dopravníkem a seskupenými výstupy

• Bezpečnost/normy: Koncepce PRO-SPACE (bez předních fotobuněk/bočních ohrad podle nabídky), shoda s normou CE, nouzová zastavení a chráněné zóny podle norem EU

Doplňkové vybavení

• Přídavná vývěva: 1 x 90 m³/h

• Přídavný hardwarový klíč pro Xilog/Maestro (USB)
