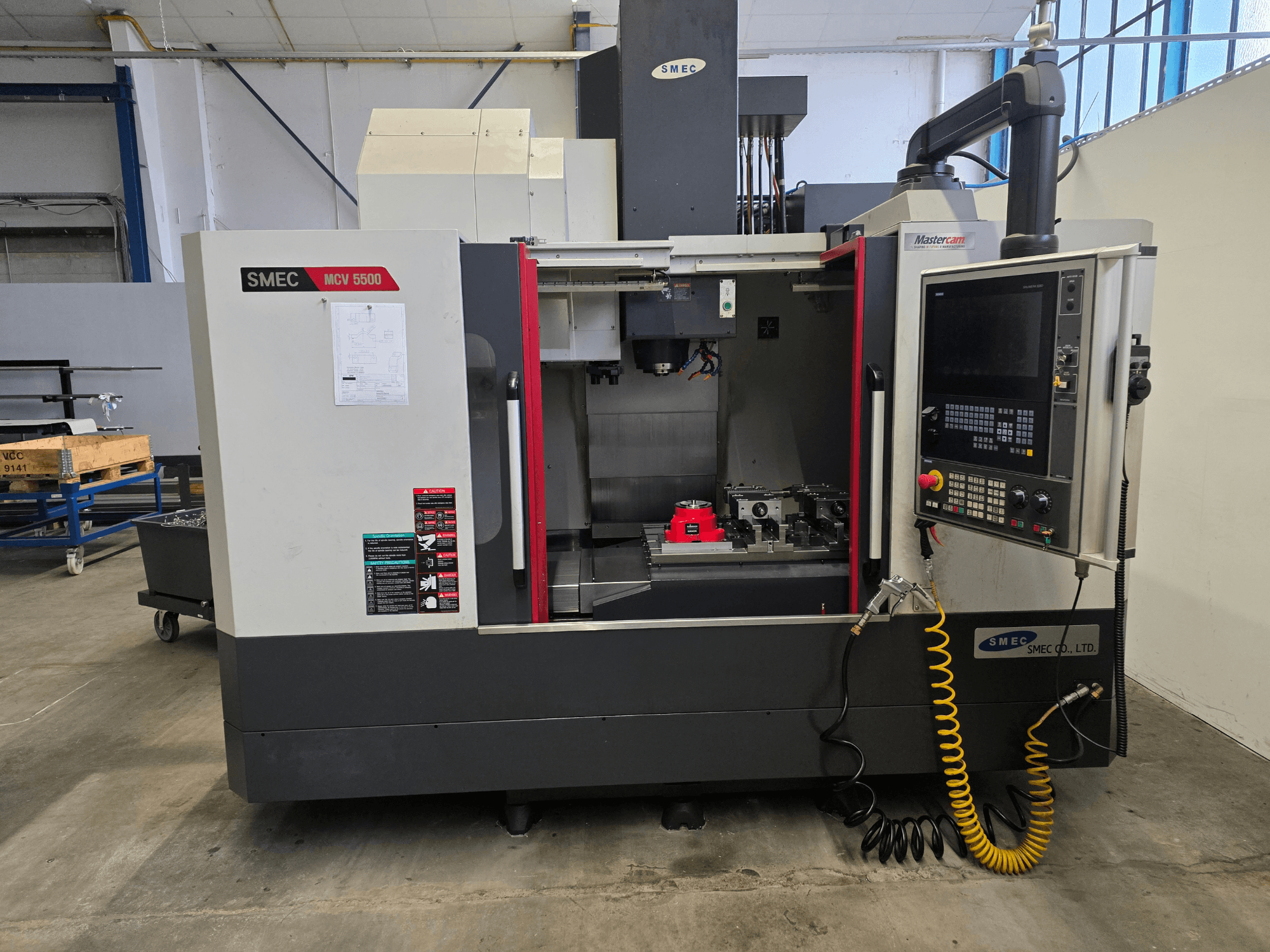

SMEC - MCV 5500DE-MIL-SME-2022-00001

- Řízení CNC: Siemens SINUMERIK 828D včetně OPERATE a ShopMill

- Rozměry T-drážky: 4 x 18H8 mm

- Rozteč T-drážek: 125 mm

- Vzdálenost středu vřetena od sloupu: 580 mm

- Vzdálenost stolu od čela vřetena: 130–650 mm

- Kuličkový šroub osy X: Ø 40 x 12 mm

- Kuličkový šroub osy Y: Ø 40 x 12 mm

- Kuličkový šroub osy Z: Ø 40 × 10 mm

- Pohon osy X: 3 kW

- Motor posuvu osy Y: 3 kW

- Motor posuvu osy Z: 3 kW

- Rychlý posuv X/Y/Z: 36/36/30 m/min

- Rychlost posuvu X/Y/Z: 1–15 000 mm/min

- Motor vřetena: 22 kW (30 min) / 18,5 kW (trvalý provoz)

- Max. točivý moment vřetena: 141 Nm

- Kužel vřetena: BBT 40

- Kapacita zásobníku nástrojů: 30 pozic

- Max. hmotnost nástroje: 8 kg

- Max. délka nástroje: 300 mm

- Max. průměr nástroje: Ø 80 mm (Ø 125 mm s sousedními prázdnými pozicemi)

- Doba výměny nástroje: 1,6 s

- Doba mezi jednotlivými úběry: 5 s

- Objem nádrže chladicího systému: 365 l

- Průtok chladicí kapaliny: 29,1 l/min

- Vnitřní tlak chladicí kapaliny (IKZ): 20 bar

- Objem hydraulického systému: 3,9 l

- Maximální tlak hydraulického systému: 9 bar

- Maximální příkon: 32 kVA

- Napětí: 400 V

- Přípojka stlačeného vzduchu: 6 bar

- Rozměry stroje (Š x H x V): 3635 mm (vč. dopravníku třísek) x 2977 mm x 2778 mm

- Doplňkové vybavení:

* Boční dopravník třísek s kloubovým pásem a válečky

* Odsavač oleje s nekonečným pásem

* Chladicí jednotka s rozstřikovačem chladicí kapaliny a proplachováním lože

* Systém chlazení vřetena olejem

* Vzduchová pistole

* Čtečka souborů DXF

* Elektronické ruční kolečko

* Tříbarevná signalizační kontrolka stavu

* Osvětlení pracovní plochy
