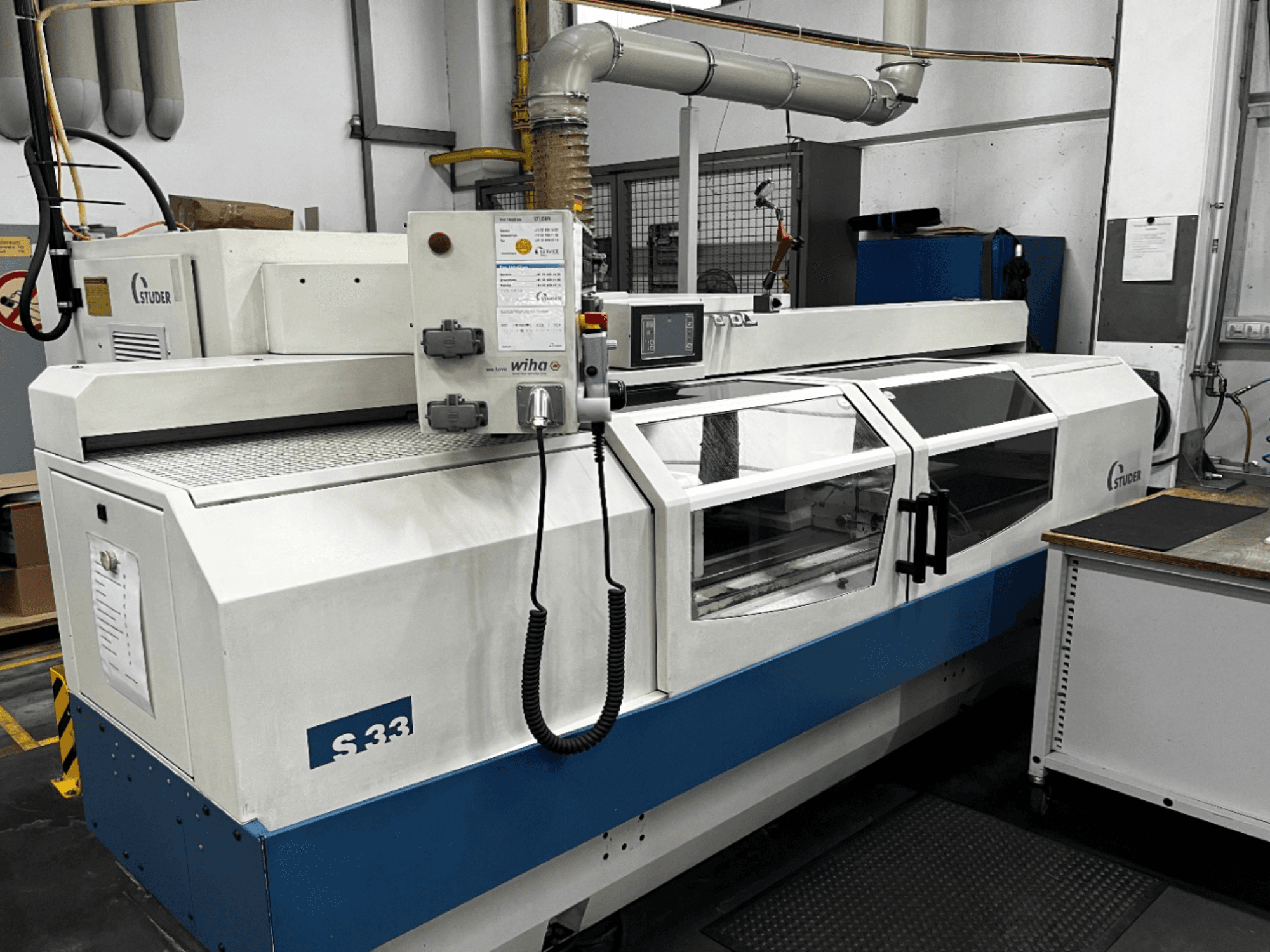

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Vzdálenost mezi středy 1000 mm

• Výška středu 175 mm

• Maximální délka obrobku 1000 mm

• Maximální průměr obrobku 175 mm

• Maximální hmotnost obrobku 120 kg

• Hmotnost obrobku mezi centry max. 80 kg (1000 mm)

• Hmotnost obrobku mezi středy max. 120 kg (650 mm)

• Otočný pracovní stůl ±8,5°

• Žulové lože stroje S103

• Zdvih osy X 285 mm

• Pojezd osy Z 1000 mm

• Programovatelná rychlost posuvu 0,001-5000 mm/min

• Přímý měřicí systém Rozlišení osy X 0,0001 mm

• Přímý měřicí systém Rozlišení osy Z 0,0001 mm

• Rozsah natočení brusné hlavy 0°-30°

• Průměr brusného kotouče max. 500 mm

• Šířka brusného kotouče 63 mm

• Otvor brusného kotouče 203,2 mm

• Průměr brusného vřetena 73 mm

• Výkon motoru brusného vřetena 7,5 kW

• Otáčky vřetena 3200 ot/min

• Otvor vřetena pracovní hlavy 30 mm

• Výkon pohonu pracovní hlavy 3 kW

• Přesnost zaoblení nejméně 0,0004 mm

• Průměr pinoly koníku 50 mm

• Kužel koníku MK3

• Hydraulicky ovládaná koníková pinola

• Pneumatický pohyb koníka

• Napájení 400 V ±10 %

• Frekvence 50 Hz ±1 Hz

• Řídicí napětí 24 V DC

• CNC řízení Fanuc 21i-TB

• Paměť programu 64 kB

• Kapacita programu 125 programů

• Chladicí systém pro emulzi

• Kapacita čerpadla chladicí kapaliny 40 l/min při tlaku 3 bary

• Kapacita papírového páskového filtru 375 litrů

• Šířka filtračního rouna 1000 mm

• Výkon odsávání mlhy až 1800 m³/h

• Rozměry stroje 3,5 m x 3 m x 2,2 m

• Hmotnost stroje 4000 kg

• Osvětlení stroje 24 V 36 W

• Využití 40 %

Další vybavení

VOLITELNĚ za příplatek

• 9x příruba

• 1x stabilní opěrka Studer s ochranným krytem

• Vyvažovací zařízení
