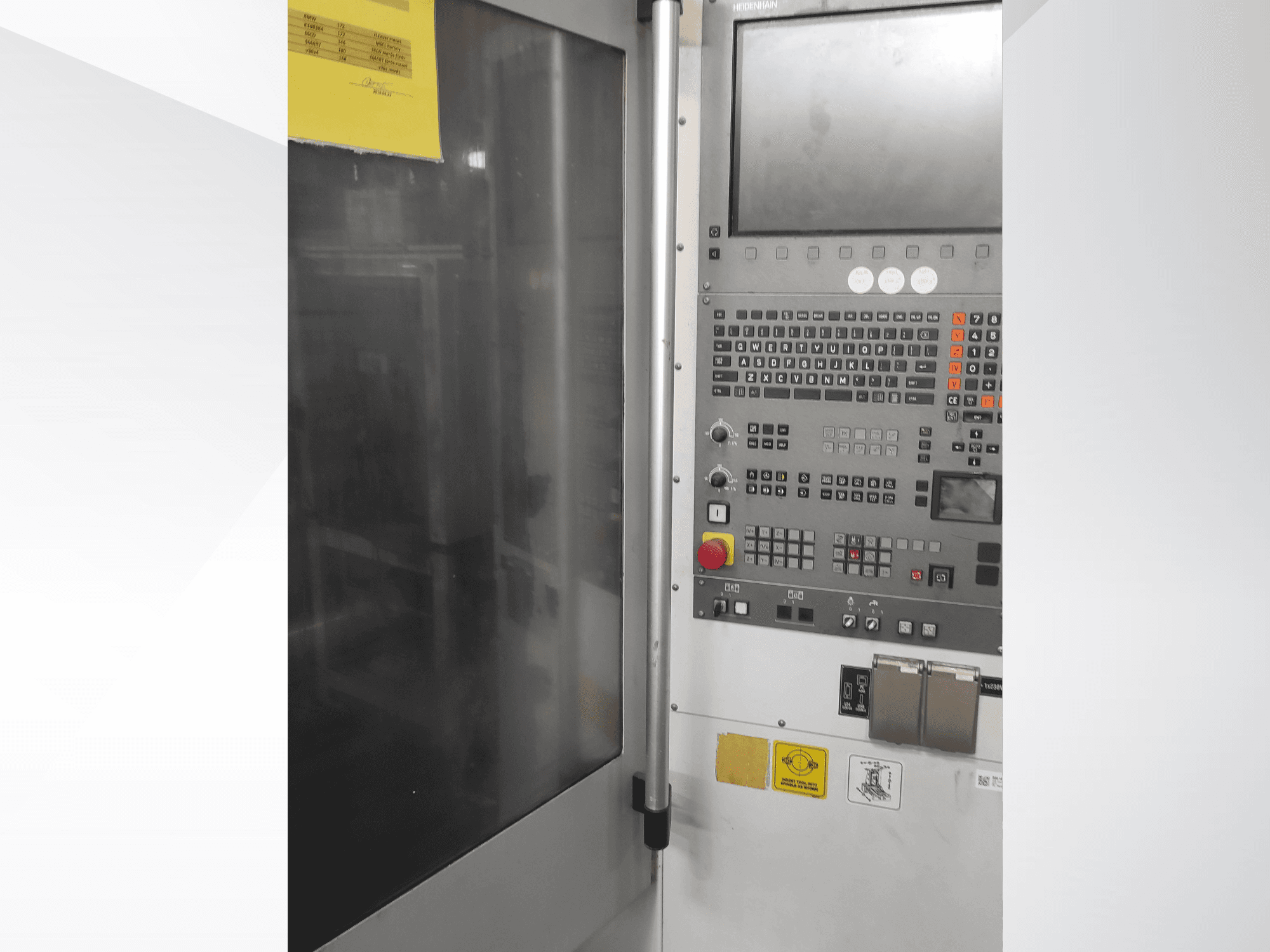

TAJMAC-ZPS - H40 TRENDHU-MIL-TAJ-2015-00001

• Osa B (rozsah indexování tabulky): 360°

• Vzdálenosti:

  • Čelo vřetena k ose otočného stolu: 130-690 mm

  • Osa vřetena k upínací ploše palety: 1: 80-590 mm

  • Podlaha k povrchu palety: 950 mm

• Rychlosti posuvů:

  • Rychlosti posuvu v X/Y/Z: 0-15 m/min (programovatelné až do 50 m/min)

  • Rychlý posuv v X/Y/Z: 50 m/min

  • Zrychlení v X/Y/Z: 5 m/s²

• Doba indexování otočného stolu: 1 min:

  • 0-90°: 3,2 s

  • 0–180°: 4,6 s

  • 0-270°: 5,5 s

  • 0-360°: 6,7 s

• Přesnost (VDI/DGQ 3441):

  • Přímý měřicí systém: polohování X/Y/Z 0,008 mm; opakovatelnost X/Y/Z 0,005 mm.

  • Nepřímý měřicí systém: polohování X/Y/Z 0,010 mm; opakovatelnost X/Y/Z 0,006 mm.

• Vřeteno:

  • Převodovka: Řemen:

  • Trvalý točivý moment (S1): 90 Nm

  • Krouticí moment při přetížení (S6-40%): Nm: 127 Nm

• Automatická výměna nástrojů:

  • Kapacita: 45 nástrojů

  • Vyhledávání nástrojů: Oběma směry

  • Doba mezi nástroji: 1 hod: 3,5 s

  • Maximální průměr nástroje: 85 mm (se sousedními nástroji), 125 mm (bez sousedních nástrojů)

  • Maximální délka nástroje: 300 mm

  • Maximální celková hmotnost v měniči: 200 kg

Přídavné vybavení

• Automatická výměna palet (APC):

  • Počet palet: 2

  • Doba výměny palet: 10 s

  • Hmotnost palety: 90 kg

• Filtrační jednotka chladicí kapaliny: TECNIMETAL (hmotnost bez chladicí kapaliny: 280 kg)
