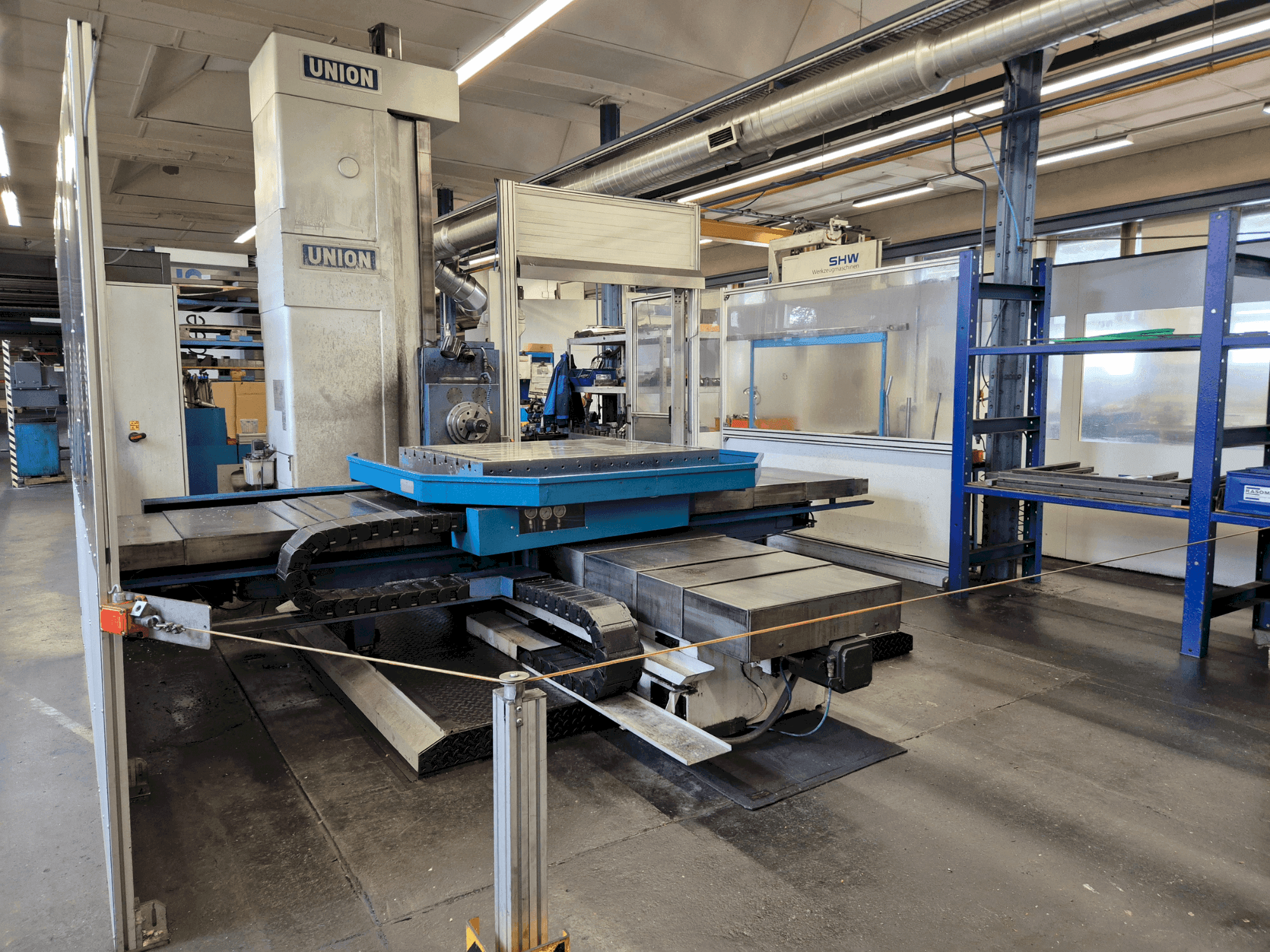

UNION - T105DE-MIL-UNI-1999-00001

Výhody stroje

Technické výhody stroje

• Pohyb vrtacího vřetena v ose w: 710 mm
• Upínací plocha: 1200 x 1500 mm
• Možnost otáčení: 360° / sklon 1°
• Přesnost polohování a opakování: +/- 0,025 mm
• Čtyřstranné obrábění: možné

Informace navíc

Stroj stále pod proudem / Osa Y (vertikální pohyb) 1600 mm/ Osa W (pohyb vyvrtávacího vřetena) 700 mm/ Nejnižší poloha středu vyvrtávacího vřetena nad středem stolu 0 mm/ max. Posuvová síla Y 16000 kN/ max. Posuvová síla W 16000 kN/ Rychlost posuvu 2...4000 mm/min/ Rychlost rychloposuvu Y 6 m/min/ Rychlost rychloposuvu W 4 m/min/ Průměr vyvrtávacího vřetena 105 mm/ Počet převodových stupňů 2/ Rozsah otáček I. Převodový stupeň min⁻¹5...630/ Rozsah otáček II. Převodový stupeň min⁻¹631...2000/ Výkon hlavního pohonu (S1-provoz) 22 kW/ max. Točivý moment na vřetenu (S1-provoz) 1327 Nm/ max. Točivý moment na vřetenu (S6-Provoz, 60% ED) 2000 Nm/ Potřeba prostoru, D x Š x V mm viz instalační plán/ Čistá hmotnost (výše uvedené provedení) cca 17 200 kg/ Připojovací hodnoty, elektrické: Celkový výkon 63 kVa/ Předjištění A125/ Jmenovitý proud A92/ Průřez přívodního vedení 50 mm²/ Provozní napětí, stroj/rozvaděč/zásuvky 400/230V +6/-10%/ Frekvence Hz50/ Řídicí napětí 24V ±10%/ Připojení osvětlení rozvaděče a zásuvky A 10/ Třída ochrany stroje IP 54/ Třída ochrany rozvaděče IP 54/ Osa Y (Vertikální pohyb) 1600 mm/ Osa W (Pohyb vyvrtávacího vřetena) 700 mm/ Nejnižší poloha středu vyvrtávacího vřetena nad středem stolu 0 mm/ max. Posuvová síla Y 16000 kN/ max. Posuvná síla W 16000 kN/ Rychlost posuvu 2...4000 mm/min/ Rychlost rychloposuvu Y 6 m/min/ Rychlost rychloposuvu W 4 m/min/ Průměr vyvrtávacího vřetena 105 mm/ Počet převodových stupňů 2/ Rozsah otáček I. Převodový stupeň min⁻¹5...630 // Rozsah otáček II. Převodový stupeň min⁻¹631...2000/ Výkon hlavního pohonu (provoz S1) max. 22 kW/ Točivý moment na vřetenu (provoz S1) max. 1327 Nm/ Točivý moment na vřetenu (provoz S6, 60% ED) 2000 Nm
