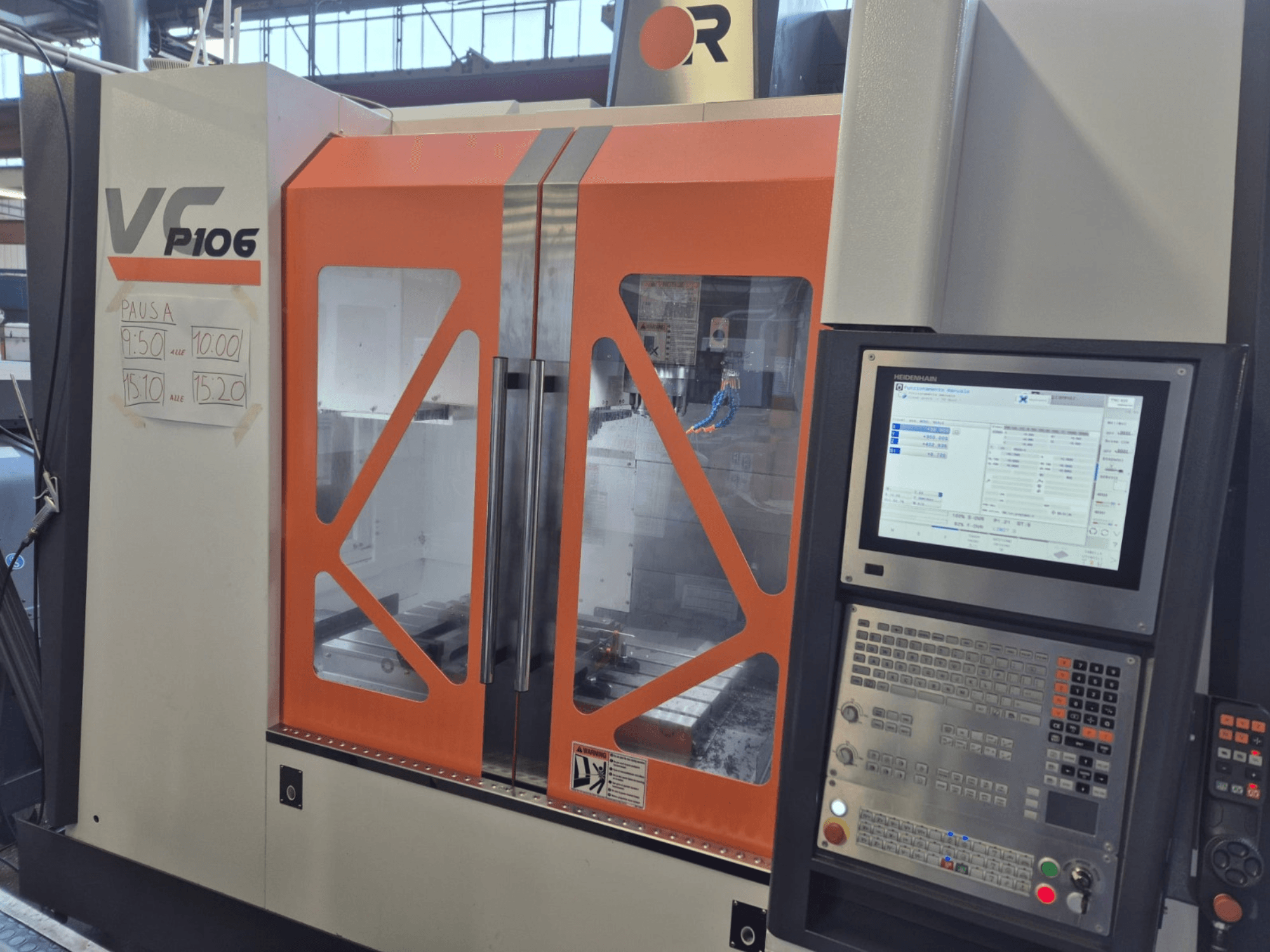

Victor - Vcenter P106IT-MIL-VIC-2023-00001

Další informace

• Cesty: Osa X 1060 mm, osa Y 600 mm, osa Z 560 mm

• Rychloposuv X/Y/Z: 32 / 48 m/min

• Výkon osového servomotoru: 3 kW

• Průměr kuličkového šroubu: 40-45 mm

• Rozteč kuličkových šroubů: 16 mm

• Šířka vodicí dráhy: 45-35 mm

• Zrychlení osy: 0.5-0.7 G

• Tabulka

  • Velikost: 520 × 1120 mm

  • Max. zatížení: 600 kg

  • T-drážky: 5 × 18 × 100 mm

• Maximální otáčky: 12000 ot/min

• Kužel vřetena: 1,5 mm: BBT-40

• Výkon motoru: 11-15 kW

• Kapacita výměníku nástrojů: 30 nástrojů

• Max. průměr nástroje (vedle prázdného): 75 (150) mm

• Maximální délka nástroje: 300 mm

• Maximální hmotnost nástroje: 7 kg

• Doba výměny mezi nástroji: 2,3 s.

• Jednodílná litinová základna a sloupek z Meehanitu s nadměrnými žebry pro vysokou tuhost.

• Stabilizováno venku po dobu nejméně 6 měsíců, aby se odstranilo vnitřní pnutí.

• Navrženo pro účinný odvod třísek a snadný přístup obsluhy

• Konstrukce vyvinutá pomocí metody konečných prvků (FEA) pro optimální tuhost a tlumení vibrací

• Lineární vedení na základně (osy X/Y) a sloupu (osa Z)

• Dva šnekové dopravníky pro odvod třísek
