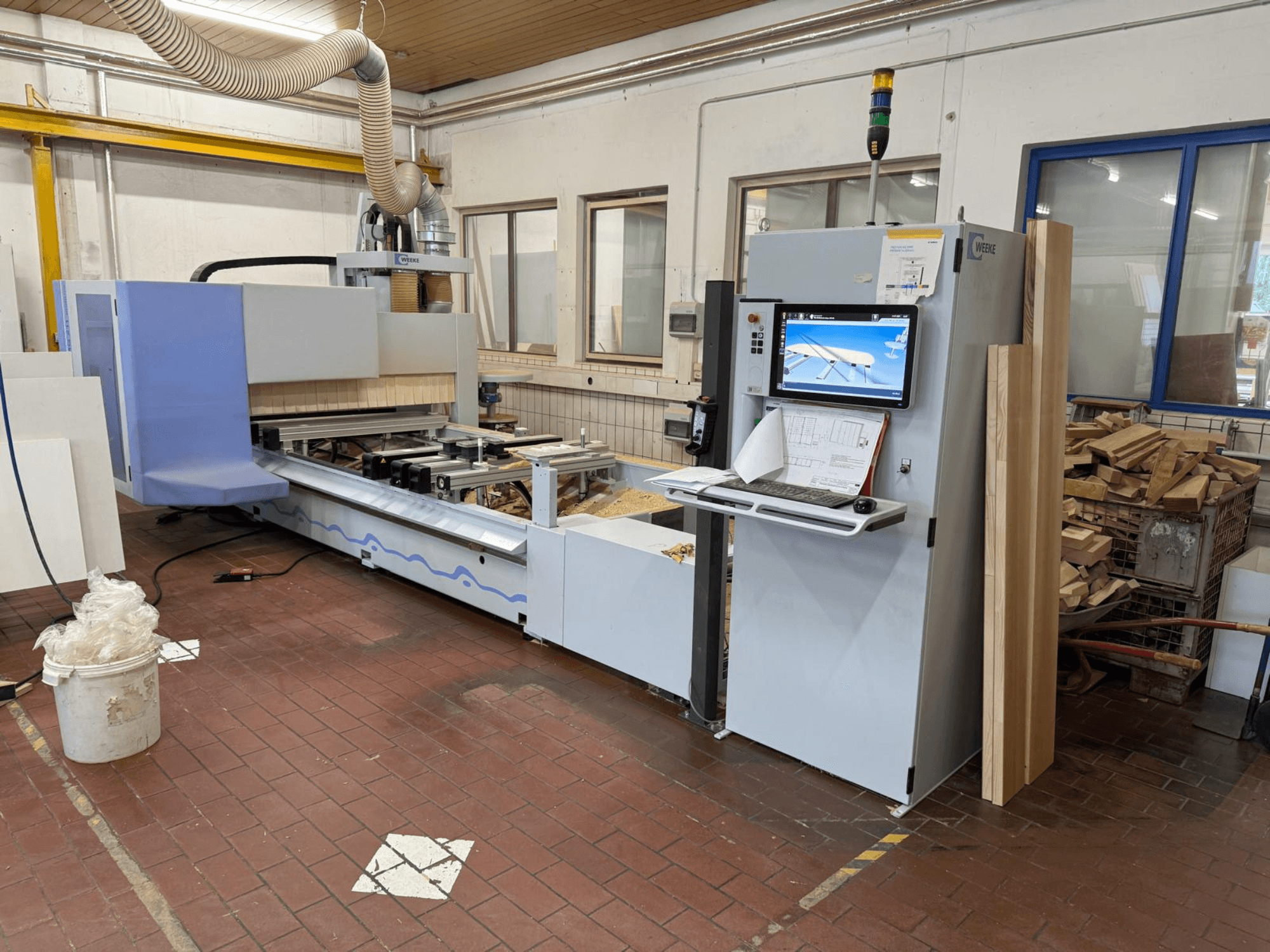

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Rychlost os X/Y: 70 m/min

• Rychlost osy Z: 20 m/min

• Délka stolu v ose X: 3250 mm

• Užitelná délka stolu Y: 1150 mm

• Světlá výška pro obrobek: 1250 mm

• Volitelná užitná délka stolu v ose Y: 1400 mm

• Volitelná výška pro obrobek: 1600 mm

• Tloušťka stolu Z: 125 mm

• Výška volného prostoru pro obrobek: 225 mm

• Opěry obrobku: 6

• Vakuová pole: 2

• Výkon vakuového generátoru: 70/84 m³/h při 50/60 Hz

• Vakuové přísavky: 12 × 114 × 160 × 100 mm

• Přídavné vakuové přísavky: 2 × 125 × 75 × 100 mm

• Pneumatické boční dorazy: 2

• Pneumatické podélné dorazy: 6

• Ruční sklopné dorazy: 4

• Pomůcky pro polohování HPL: 4

• Laserové polohování přísav: Ano

• Typ laseru: Projekce křížového zaměřovače

• Hlavní využití: 1455 h

• Vedlejší využití: 743 h

• Využití: 8586 h

Vřeteno / Vrtání / Nástroje

• Hlavní vřeteno: F1-HSK63-12 kW

• Otáčky vřetena: 1250–24 000 ot./min

• Výkon vřetena: až 10/12 kW

• Rozhraní vřetena: HSK63

• Chlazení vřetena: vzduchem

• Mazání vřetena: trvale namazané

• Osa C: interpolační osa 360°

• Vertikální vrtací jednotka: V12 High Speed 7500

• Rychlost vertikálního vrtání: 1500–7500 ot./min

• Výkon vertikálního vrtání: 2,3 kW

• Hloubka vertikálního vrtání: max. 38 mm

• Hloubka vertikálního vrtání se speciálním vrtákem: max. 55 mm

• Maximální průměr vertikálního vrtáku: 35 mm

• Držák vrtáku pro vertikální vrtání: Ø 10 mm

• Rozteč vřetena při vertikálním vrtání: 32 mm

• Jednotka pro horizontální vrtání: H4X/2Y

• Počet vřeten pro horizontální vrtání: 6

• Uspořádání horizontálních vřeten: 4 v ose X / 2 v ose Y

• Rychlost horizontálního vrtání: 1500–7500 ot./min

• Hloubka horizontálního vrtání: max. 38 mm

• Maximální průměr horizontálního vrtáku: 20 mm

• Jednotka drážkovací pily: N1 X-Y 90°

• Rozsah otáčení drážkovací pily: 90°

• Hloubka řezu drážkovací pily: 30 mm

• Průměr drážkovací pily: 125 mm

• Tloušťka pilového kotouče pro drážkování: max. 5 mm

• Otáčky drážkovací pily: 1500–7500 ot./min

• Zásobník nástrojů: W14

• Kapacita zásobníku nástrojů: 14 nástrojů

• Rozhraní nástroje: HSK63

• Maximální hmotnost nástroje: 6 kg

• Maximální průměr nástroje při plném zásobníku: 130 mm

• Maximální průměr nástroje při volných sousedních pozicích: 260 mm

• Doba výměny nástroje: cca 12–18 s

FLEX5+ / Řízení / Vybavení

• Agregát HP FLEX5+: řezání / frézování / vrtání

• Rozsah otáčení frézovacího ústrojí FLEX5+: 0–100°

• Rozsah natočení při vrtání FLEX5+: 0–100°

• Rozsah natočení při řezání u FLEX5+: 0–90°

• FLEX5+ Maximální průměr frézovacího nástroje: 20 mm

• FLEX5+ Maximální průměr vrtacího nástroje: 10 mm

• FLEX5+ Maximální rychlost řezání: 15 000 ot./min

• Rozhraní nástroje FLEX5+: WFC40-25

• Řídicí systém: HOMAG Group powerTouch

• CNC řízení: powerControl PC86

• Displej: 21,5" Full HD Multitouch

• Procesor: Intel Core 2 Duo

• Pevný disk: min. 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Operační systém: Windows 7 Professional

• Software: woodWOP

• Pomoc při automatickém výměně nástrojů: Ano

• TeleserviceNet: Ano

• Napájení: 400 V

• Frekvence: 50/60 Hz

• Teplota okolí: +10 °C až +40 °C

• Bezpečnostní vybavení CE: Ano

• Napájecí napětí: 400 V / 230 V

• Fáze: 3 fáze

• Frekvence: 50 Hz

• Maximální provozní proud při plném zatížení: 38 A

• Jmenovitá hodnota pojistky: 50 A

• Řídicí napětí: 24 V

• Označení CE

• Prodává se bez nářadí

Na požádání můžeme nabídnout také vhodné odsávací systémy (v současné době v Německu způsobilé pro dotaci) a řešení pro stlačený vzduch
