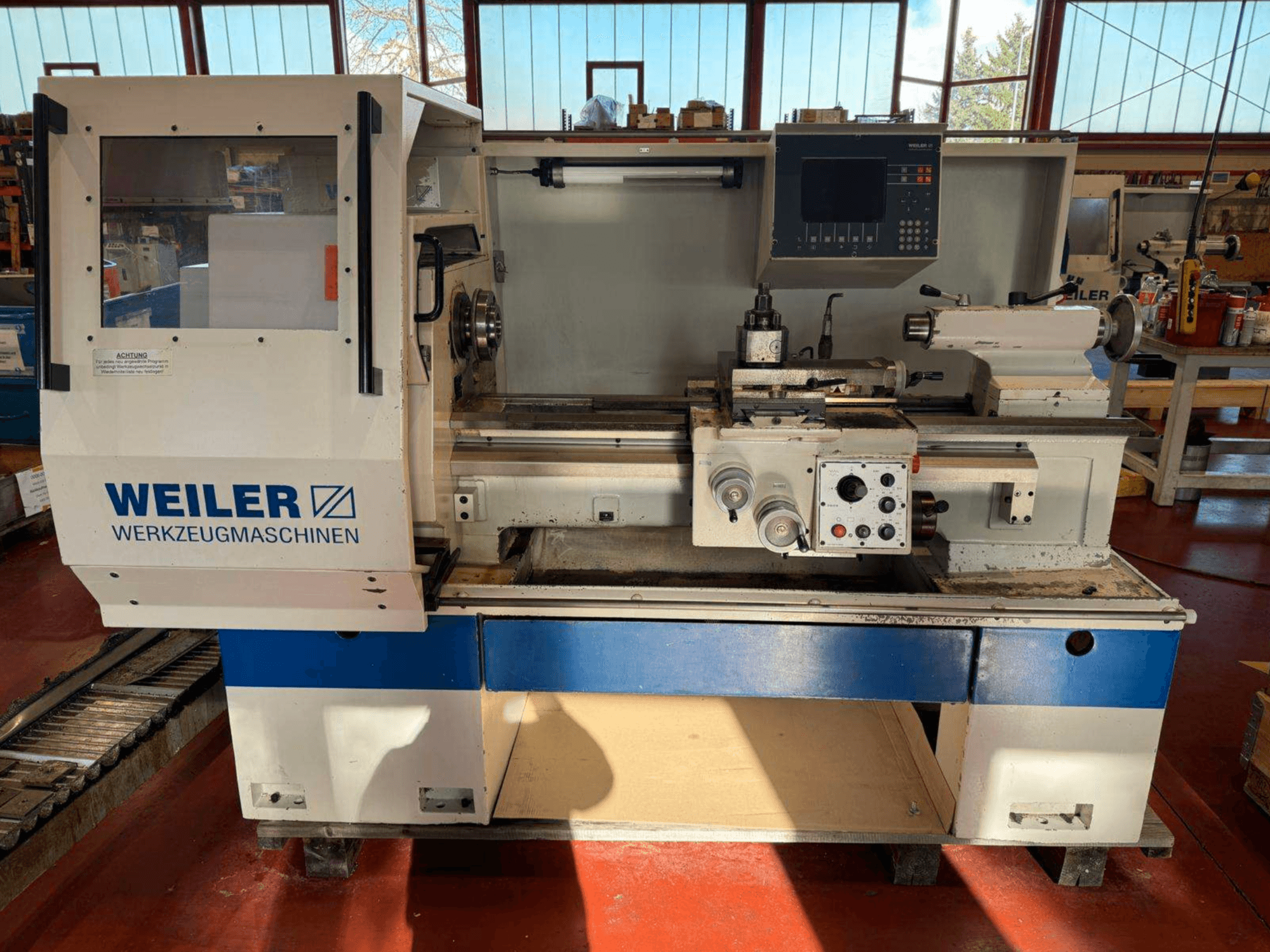

Weiler - E35DE-TUR-WEI-1998-00002

Středová vzdálenost: 950 mm

Výška středu: 200 mm

Rozsah pohybu nad ložem: 410 mm

Rozsah pohybu nad příčným posuvem: 200 mm

Závit příčného posuvu: 230 mm

Délka vedení saní: 480 mm

Čelo vřetena: DIN 55025 velikost 6

Vrtání vřetena: 54 mm

Kužel vřetena: Morseův kužel 6

Příkon pohonu (100 % / 60 % zatížení): 7,5 / 9 kW

Maximální točivý moment na vřetenu: 700 Nm

Rozsah otáček: 1–3 000 ot./min

Rozsah otáček převodového stupně I: 1–750 ot./min

Rozsah otáček převodového stupně II: 4–3000 ot./min

Průměr vřetena koníku: 65 mm

Zdvih vřetena koníku: 120 mm

Kužel koníku: kužel Morse 4

Systém upevnění nástrojů: Parat velikost 2

Řízení: D2

Počet os: 2 (X, Z)

Součástí příslušenství je použité tříčelisťové upínací sklíčidlo o délce 200 mm, nádrž na chladicí kapalinu včetně čerpadla a šest nožiček stroje.

Součástí systému nástrojů je také kazeta na držáky nástrojů.

K dispozici je zkušební protokol od společnosti Weiler.
