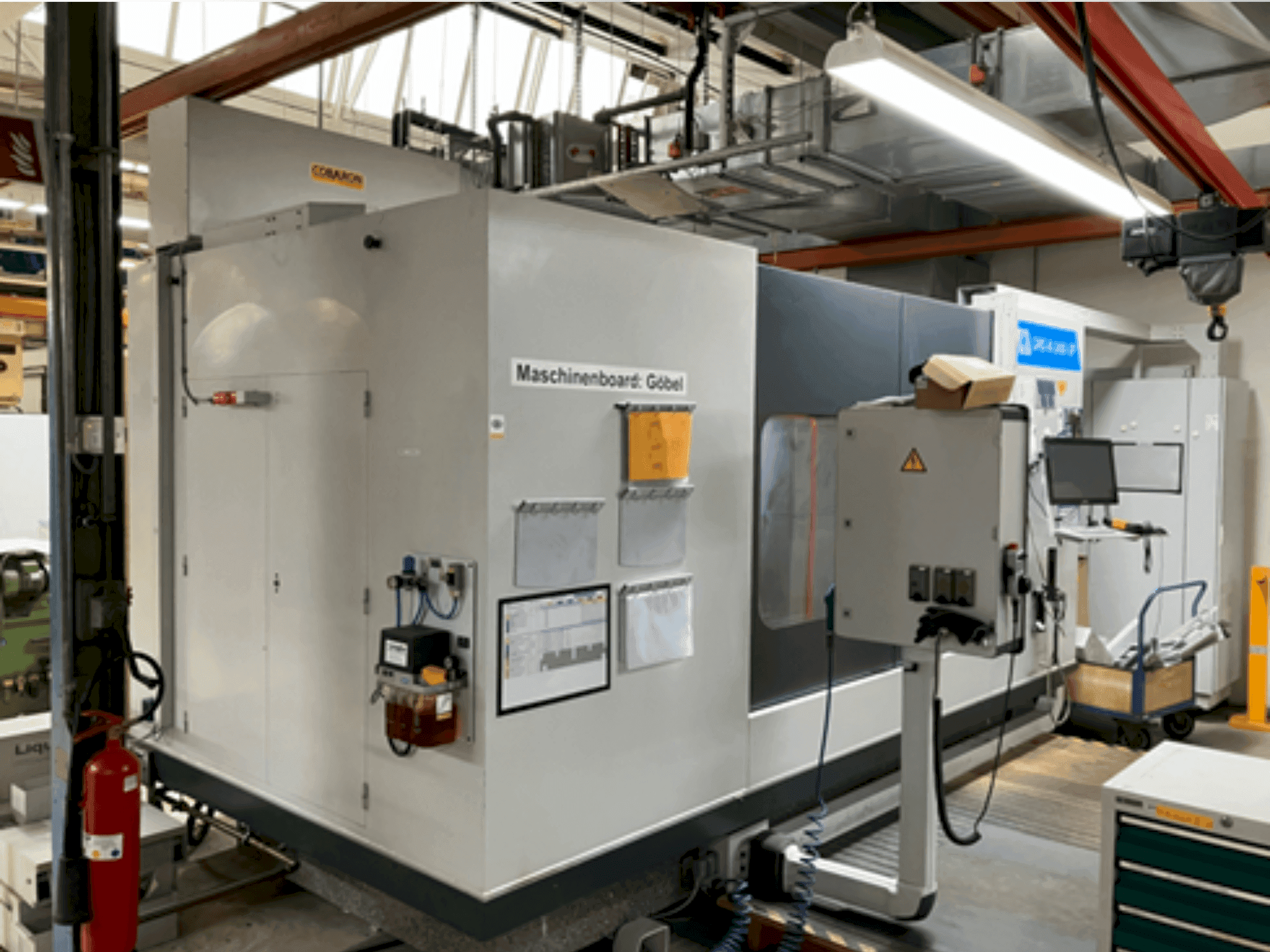

Willi Göbel - GRS-III-2400-SPDE-GRI-WIL-2018-00001

Další vybavení

• Shoda s německými a evropskými předpisy, včetně: Směrnice 98/37/EC (Směrnice o strojích) / Směrnice o nízkém napětí 73/23/EEC / Zákon o bezpečnosti zařízení a výrobků (GPSG) / Zásady prevence (BGV A1)
• Je poskytnuto označení CE a písemné potvrzení o shodě

Výhody stroje

Technické výhody stroje

• Vřeteno nástroje: rozsah průměrů: 170 - 220 mm / šířka brusného kotouče: 3 - 5 mm (základní tělo 20 mm) / průměr otvoru: 52 mm / maximální hmotnost: 6 kg
• Malé vřeteno obrobku: rozsah otáček: 200 - 23000 ot. /min/ výkon: ~30 kw/ maximální kroutící moment: 20 nm /rozsah průměru: 10 - 400 mm /maximální šířka: 100 mm
• Velké vřeteno obrobku: rozsah otáček: 0 - 6000 ot. /min/ výkon: ~41 kw /maximální kroutící moment: 800 nm (s maximální hmotností obrobku 250 kg)/ rozsah průměrů: 390 - 700 mm/ maximální šířka: 400 mm
• Jednotka zkušebního kusu: rozsah otáček: 0 - 1000 ot. /min / maximální průměr zkušebního kusu: 100 mm / maximální šířka zkušebního kusu: 300 mm / maximální výška profilu: 35 mm
• Strategie broušení: klasický kyvadlový cyklus (oboustranný posuv) / jednostranný posuv (zvedání na jednom konci) / obrysové broušení se všemi třemi brusnými kotouči (volba uživatele) / cyklus přebroušení plochých povrchů s oscilačním posuvem
• Optický systém : optický systém vybavený 33x zvětšením, odolný vůči chladicí kapalině / tři kamery instalované na brusných vřetenech
• Integrovaný vyvažovací systém schopný generovat zprávy o nevyváženosti před a po vyvažování / ae systém (např. G. , mpm) na straně brusného kotouče pro sledování procesu broušení
• Tlačítko nouzového zastavení v blízkosti vřetena / druhé bezpečnostní dveře bez okna
• Rozhraní ethernet / rozhraní usb / rozhraní člověk-stroj (hmi) s dotykovým panelem nebo op15 pro zobrazení stavu systému, konfiguraci stroje a ruční zadávání dat
