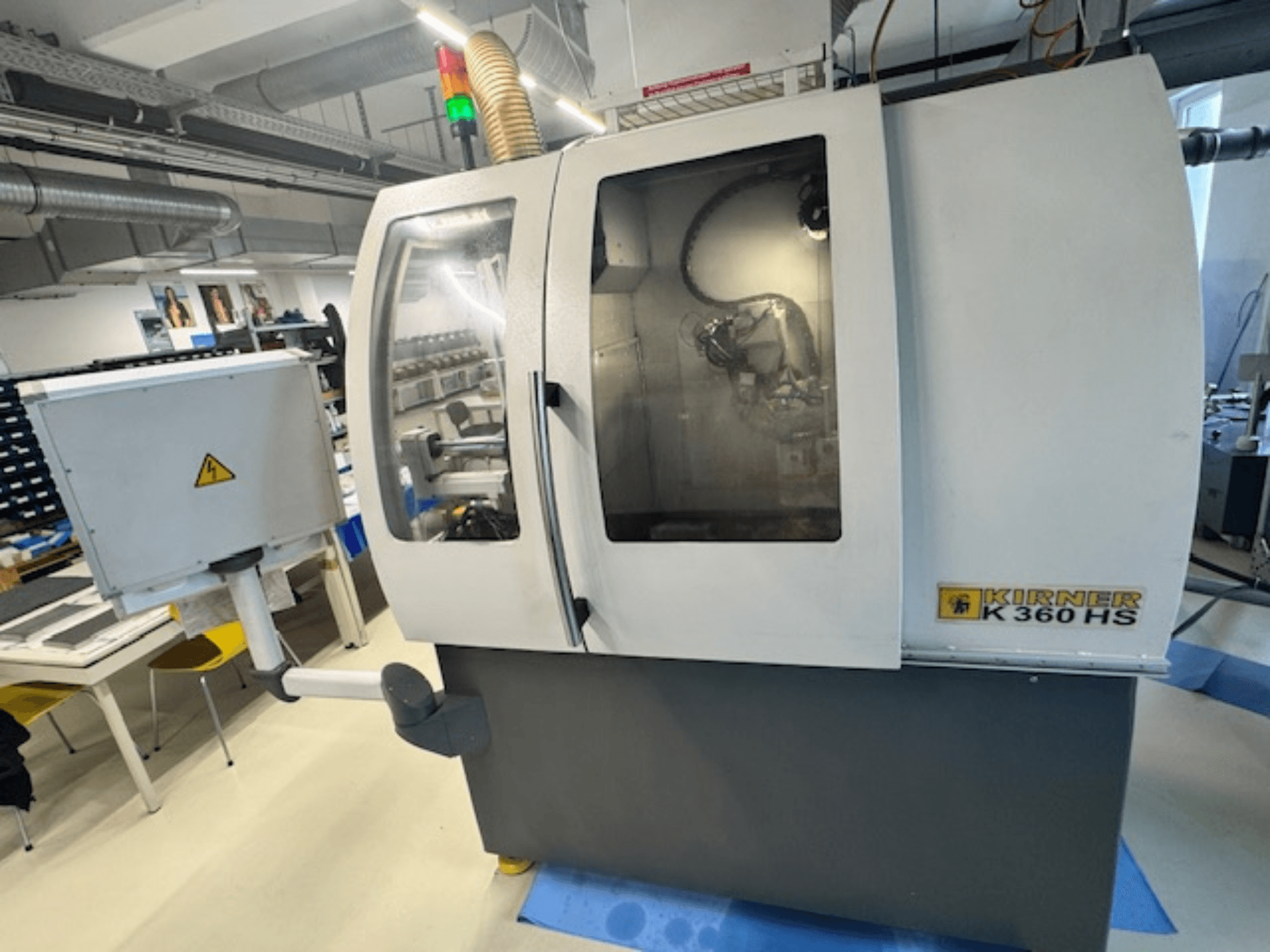

KIRNER - K360HSDE-GRI-KIR-2009-00001

- Rozlišení osy X: 0,0000095 mm

- Rychlý posun osy X: 12 m/min

- Pohon osy X: Servomotor:

- Rozlišení osy Y: 0,0000095 mm

- Rychlý posun osy Y: 12 m/min

- Pohon osy Y: Servomotor:

- Rozlišení osy Z: Serv: 0,0000095 mm

- Rychlý posun osy Z: 0,00 min: 12 m/min

- Pohon osy Z: Servomotor:

- Otáčení osy A: Nekonečný

- Rozlišení osy A: 0.000034°

- Rychlost osy A: 100 1/min

- Pohon osy A: Motor s vysokým točivým momentem

- Rozsah natočení osy B: 205°

- Rozlišení osy B: Rozlišení osy B: 0,5 mm 0.000035°

- Rychlost osy B: 30 1/min

- Pohon osy B: Motor s vysokým krouticím momentem

- Rozlišení osy C: 0.000034°

- Rychlost osy C: 30 1/min

- Pohon osy C: Motor s vysokým krouticím momentem

- Krouticí moment brusného motoru: 9,5 Nm při max. 4500 1/min

- Maximální otáčky brusného vřetena: 8 500 1/min

- Rozměry brusných kotoučů: 60 x 160 mm (40 x 160 mm)

- Maximální průměr držáku obrobku: 150 mm

- Typy upínacích kleštin: K7 / W10 / W12 (volitelně W15)

- Rozsah průměrů stopek: 1: 0,5 - 8 mm

- Maximální délka stopky: 105 mm (155 mm pro W10)

- Systém nakládání/vykládání: Integrovaný nakládací robot

- Kapacita obrobku: 1: Max. 1020 kusů (pro průměr hlavy/stopky = 3 mm)

- Rozsah použití: Plně automatické kompletní obrábění rotačních fréz, zubních fréz a vrtáků ze slinutého karbidu nebo HSS v jednom upnutí.

- Připojené zatížení: Přibližně 12 kW
