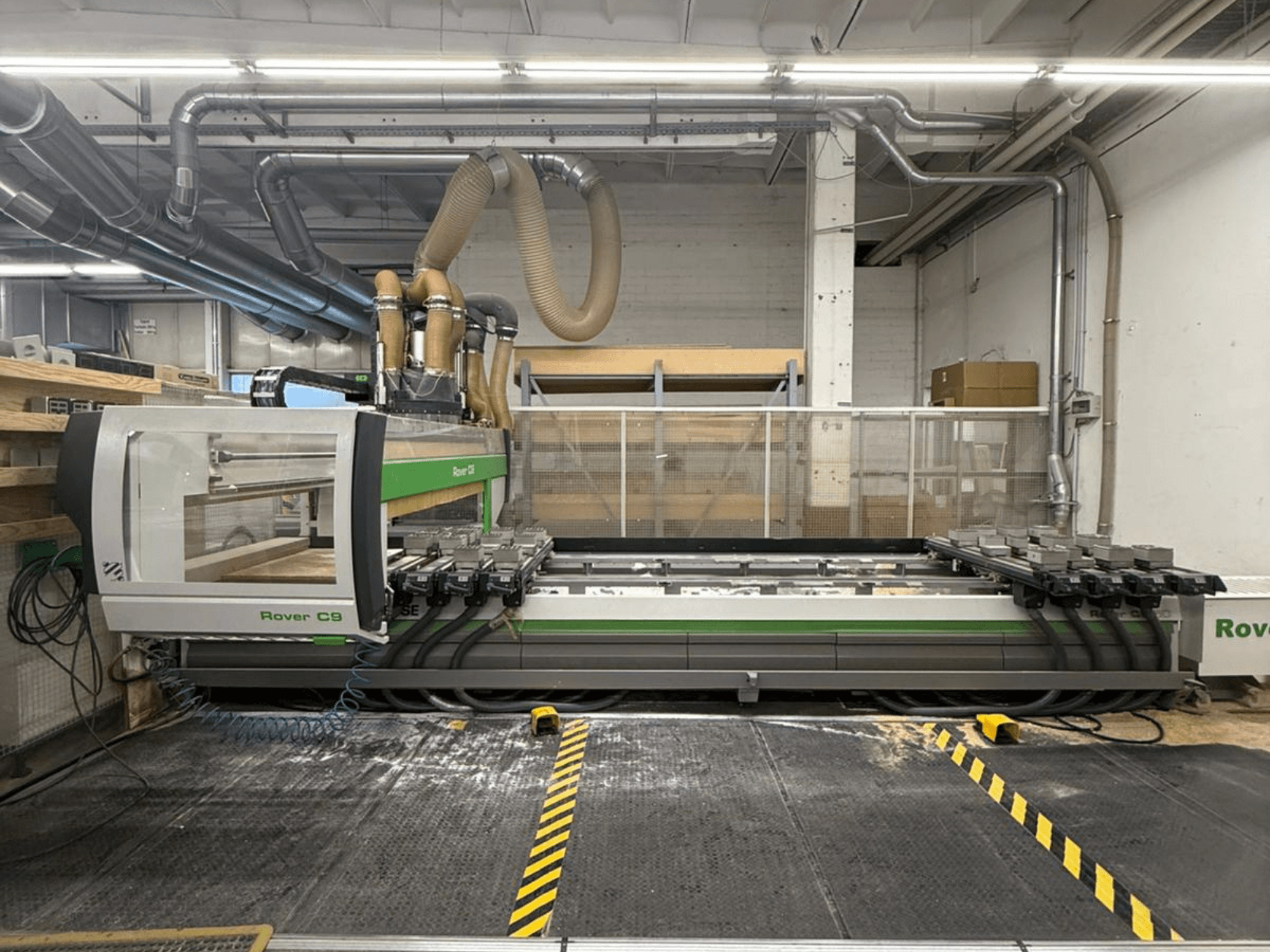

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Pracovní stůl a upínání

• 8 držáků desek ATS (D = 1525 mm) a 24 posuvných lišt

• Automatické polohování držáků desek a kluzných lišt (EPS X-Y)

• Pneumatický aretační systém, rozdělený na 2 pracovní oblasti v X

• 8 zadních referenčních dorazů, zdvih 115 mm

• 8 dorazů, zdvih 140 mm, umístěných ve vzdálenosti 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 dorazů, zdvih 140 mm, umístěných po 770 mm (D = 1280 / 1525 / 1800 mm)

• 4 boční dorazy, zdvih 140 mm (2 levé + 2 pravé), s pneumatickým systémem

• 4 odnímatelné středové dorazy, zdvih 140 mm (2 levé + 2 pravé), s pneumatickým systémem

• Senzor pro detekci spuštěných dorazů

• Pneumatický systém pro zvedání držáků tyčí

• 6 držáků zvedacích tyčí pro snadné nakládání (moduly H = 74 mm)

Vakuum

• Vakuový systém pro čerpadlo 250 m3/h

• Rotační lamelová vývěva s kapacitou 250 m3/h pro standardní vakuový systém.

Obráběcí jednotky a konfigurace

• Složení C3-A1:

  • Zařízení pro montáž deflektorů třísek s pneumatickými nebo indukčními snímači na pětiosou obráběcí jednotku

  • Příruba pro montáž jednotek na pracovní jednotku s 5 interpolačními osami (jednotky použitelné pouze při vertikální poloze elektrického vřetena).

• Složení C3-P2:

  • Přídavný posuv Z pro zadní pracovní jednotky, ovládaný nezávislou osou Z

  • Vrtací hlava BH 42 L

  • Řetězový měnič nástrojů s 22 polohami (osová vzdálenost 180 mm)

  • Železný chapač pro odvádění třísek s pneumatickým nebo indukčním snímačem, umístěný v řetězovém výměníku nástrojů

  • RH odchylovač třísek s indukčním snímačem pro standardní elektrické vřeteno nebo 15 kW pětiosé elektrické vřeteno (vyžaduje zařízení pro odchylovač třísek; vyžaduje přírubu pro montážní jednotky při použití pětiosého elektrického vřetena; vyžaduje osu C při použití standardního elektrického vřetena)

Systémy

• Automatický mazací systém

• Řídicí jednotka s 5 interpolačními osami

Přídavná zařízení

• Pásový dopravník pro odvod třísek a odřezků (dopravník třísek)

• Kapalinová chladicí jednotka pro kapalinou chlazené systémy (může chladit dvě elektrická vřetena nebo jedno elektrické vřeteno a jednu kapalinou chlazenou vrtací hlavu).

Poznámka: Technické údaje a popisy jsou převzaty z originálního potvrzení objednávky a mají pouze informativní charakter; nejsou závazné.
