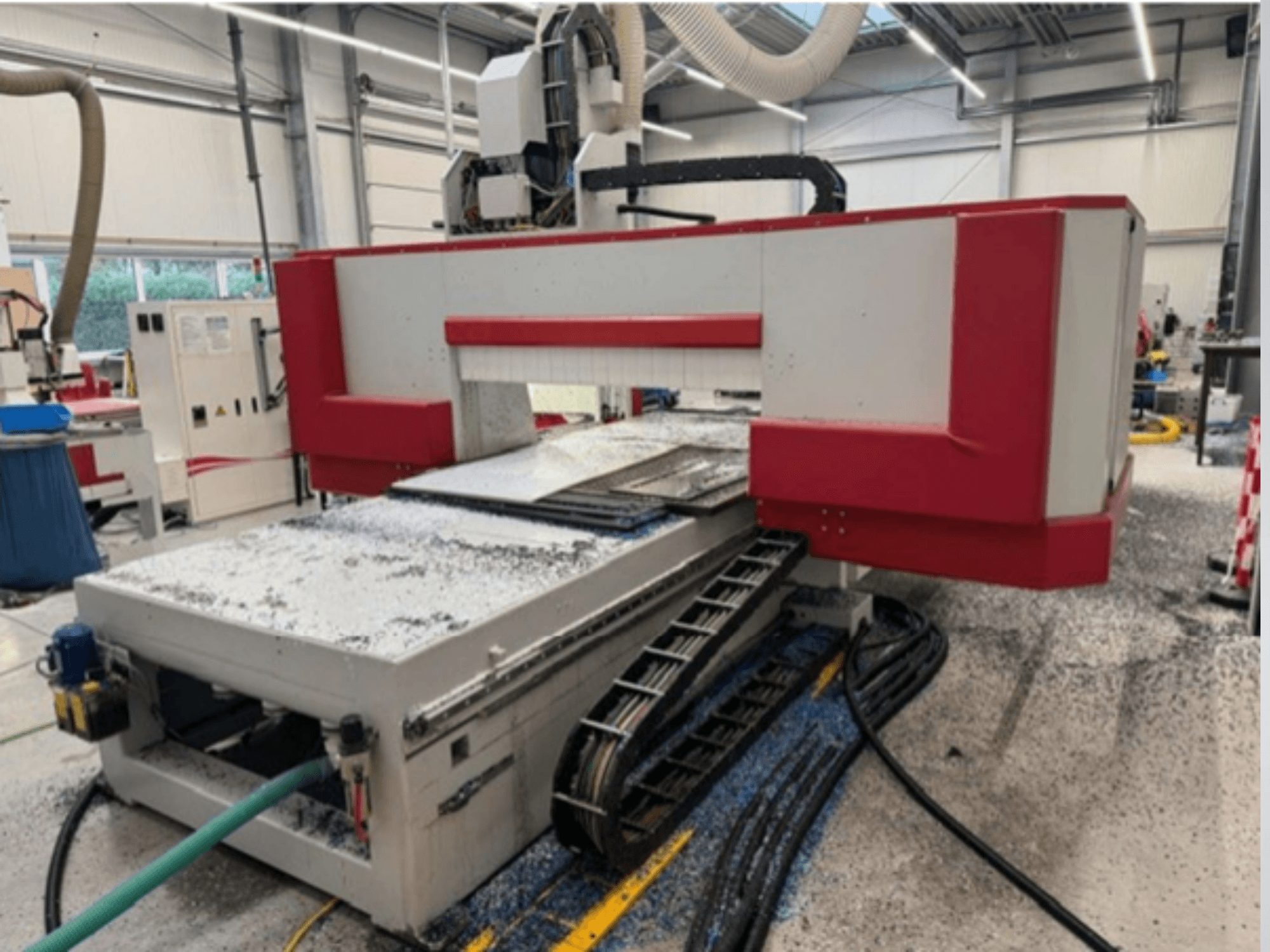

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Maximální rychlost pohybu v ose X: 60 m/min

Max. rychlost pohybu osy Y: 60 m/min

Maximální rychlost pohybu osy Z: 24 m/min

Rychlost vektoru: 80 m/min

Pětiosá vidlicová hlava Z 700:

Maximální rychlost otáčení: 750°/2 s

Otáčení osy C: max: +/- 360°

Osa otáčení: +/- 110°

Obráběcí plocha: 4210 x 1605 mm (zvětšená pracovní plocha)

Maximální výška obrobku: 500 mm

Comec Designed pracovní stůl: Stůl z fenolické pryskyřice, rozměr rastru 50 x 50 mm, rozdělený na dvě pracovní plochy.

Hlavní vřeteno o výkonu 18 kW, kapalinové chlazení, držák nástrojů HSK 63 F.

Otáčky vřetena: 500 - 24000 ot/min.

2

• x měniče nástrojů:

• Integrovaný 12staniční měnič nástrojů pro rozhraní HSK 63 F

• Max. průměr nástroje 150 mm, pokud je sousední stanice volná.

• Max. průměr nástroje 120 mm, pokud je sousední stanice obsazena.

• Maximální hmotnost nástroje: 6 kg

• Max. hmotnost nástroje a držáku: 6 kg 40 kg

• Měření délky nástroje: Stanice pro automatické měření délky nástroje

Přívod stlačeného vzduchu: 7 barů

Odsávací výkon: 1,5 l., 2,5 l., 3,5 l: 2200 m³/h

Rychlost odsávání: min. 28 m/s

Sací přípojka: 1: Ø 160 mm

Nejnovější verze softwaru: software pro 5osé simultánní obrábění prostřednictvím smlouvy o údržbě.

Vakuový systém: Vakuový systém pro kyvadlové obrábění s konstantním sacím výkonem v obou pracovních oblastech.

Vakuová pumpa: 250/300 m³/h (50/60 Hz), výkon: 5,5 kW.

Prachotěsná ovládací skříň: Včetně klimatizační jednotky, mobilního ovládacího panelu

Technické údaje a popisy mají pouze informativní charakter a nejsou závazné.
