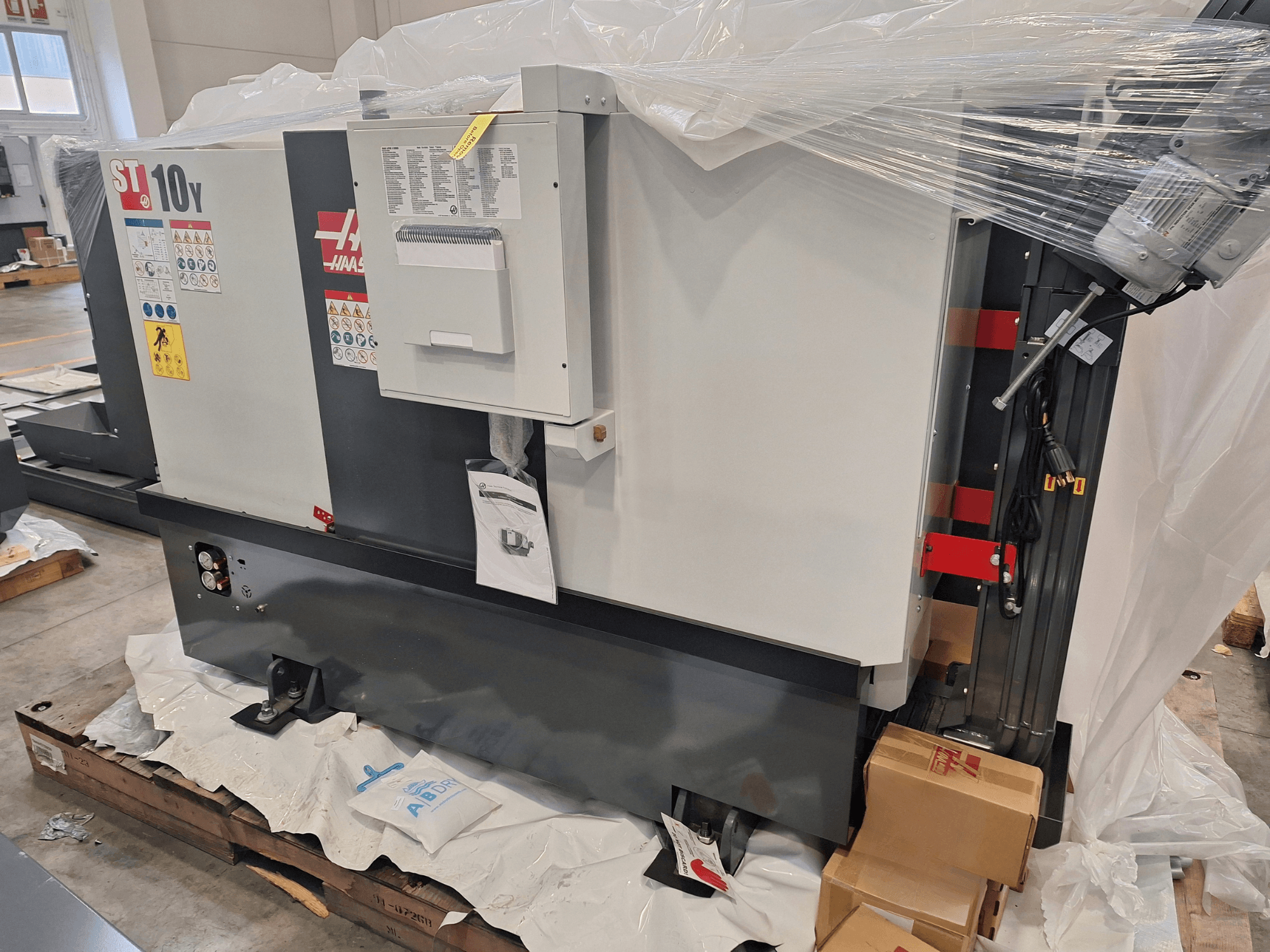

HAAS - ST-10Y EUIT-TUR-HAA-2023-00001

Provozní doba: 0 (vystavený stroj)

Velikost upínacího pouzdra (hlavní vřeteno): 6,5 palce / 165 mm

Max. průměr obrobku: 16,5 palců / 419 mm

Max. průměr řezání (s revolverovou hlavou BMT45): 11,0 in / 279 mm

Max. délka řezání: 16,0 in / 406 mm

Kapacita tyčí: 1,75 palce / 44 mm

Rychlost posuvu (X/Y/Z): 472/472/1200 ipm (12,0/12,0/30,5 m/min)

Maximální tah (X/Y/Z): 2400/2300/3700 lbf (10676/10231/16458 N)

Hrot vřetena (hlavní): A2-5

Max. točivý moment hlavního vřetena: 75,0 ft-lbf při 1300 ot./min / 102,0 Nm při 1300 ot./min

Vnitřní průměr tažné trubky: 1,81 in / 46 mm

Vnitřní průměr vřetena: 2,31 in / 58,7 mm

Maximální rychlost osy C: 60 ot./min

Polohování osy C: ±0,02°

Velikost upínacího pouzdra pomocného vřetena: 5,3 in / 135 mm

Hrot pomocného vřetena: A2-5

Maximální otáčky pomocného vřetena: 6000 ot./min

Maximální synchronizovaná rychlost pomocného vřetena: 4800 ot./min

Vnitřní průměr pomocného vřetena: 1,50 in / 38,1 mm

Rychlopohyb pomocného vřetena (osa B): 10 m/min

Kónus koníku: MT3

Hydraulický zdvih upínacího pouzdra koníku: 3,8 palce / 95 mm

Počet pozic revolverové hlavy: 12

Typ nástrojů v revolverové hlavě: BMT45

Maximální otáčky poháněného nástroje: 6000 ot/min

Kapacita chladicí kapaliny: 30 gal / 114 L

Požadavky na stlačený vzduch: 4 scfm při 100 psi (min. 80 psi) / 113,0 l/min při 6,9 bar (min. 5,5 bar)

Přepravní rozměry (D x Š x V): 126,0 x 70,0 x 81,0 palců / 321 x 178 x 206 cm
