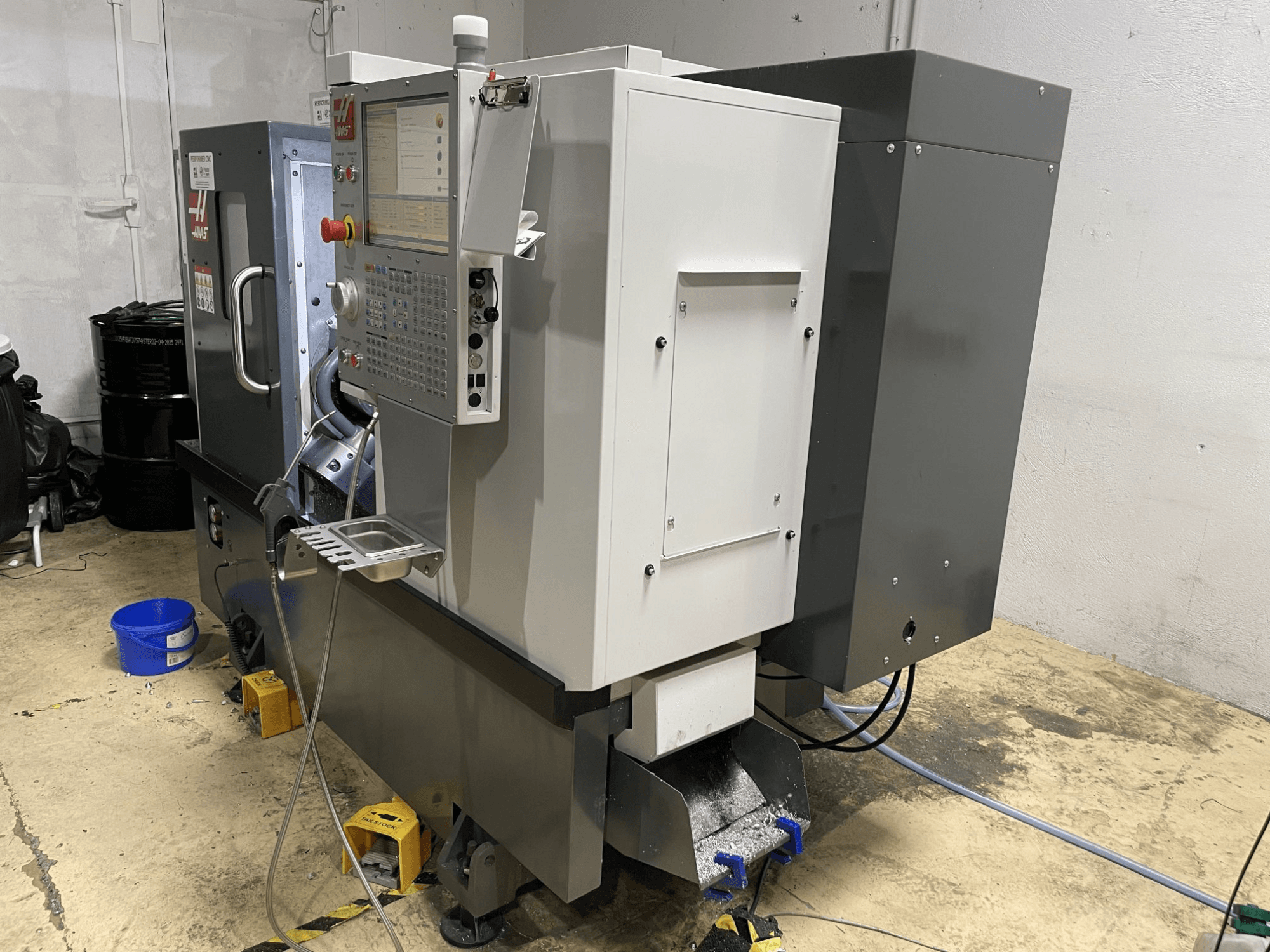

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Kapacity

• Velikost sklíčidla: 210 mm

• Max. průměr obrobku: 419 mm

• Max. průměr řezání (BOT nebo VDI revolverová hlava): 305 mm

• Max. délka řezání: 406 mm

• Průměr tyče: 64 mm

Rychlosti posuvu (rychlý posuv)

• Osa X: 12,0 m/min

• Osa Y: 12,0 m/min

• Osa Z: 30,5 m/min

Motory os (max. tah)

• Osa X: 10 676 N

• Osa Y: 10 231 N

• Osa Z: 16 458 N

Vřeteno

• Hrot vřetena: A2-6

• Vrtání vřetena: 88,9 mm

• Max. točivý moment vřetena: 203 Nm při 500 ot./min

Hlavní vřeteno, osa C

• Výkon osy C: 3,7 kW

• Maximální otáčky: 60 ot./min

• Přesnost polohování: ±0,02°

• Upínací síla brzdy: 4448 N

• Průměr brzdy: 366 mm

• Drživý moment brzdy: 190 Nm

• Řízení: Interpolovaný pohyb a polohování

Revolverová hlava a nástroje

• Revolverová hlava: 12-pozicová hybridní (6 VDI / 6 BOT)

• Kónus nástroje: VDI40

• Pohonné/rotující nástroje: Ano, max. otáčky 4000 ot/min

• Zadní vůle vyvrtávací tyče: 19,1 mm

• Pozice nástrojů: 12

Koník

• Typ: Hydraulický koník

• Zdvih vřetena: 95 mm

• Ruční polohování tělesa: 508 mm

• Rozsah přítlaku: 623–5027 N

Chladicí kapalina a vzduch

• Objem chladicí kapaliny: 114 L

• Spotřeba vzduchu: 113 l/min při 6,9 bar

Elektrické parametry

• Vstupní střídavé napětí (3fázové, vysoké): 440 VAC

• Proud při plném zatížení (3fázové vysoké napětí): 20 A

• Proud při plném zatížení (3-fázové nízké napětí): 40 A

Poznámky ke konfiguraci

• Osa C: Ano

• Osa Y: Ano

• Pohonné nástroje: Ano

• Protiběžné vřeteno: Ne
