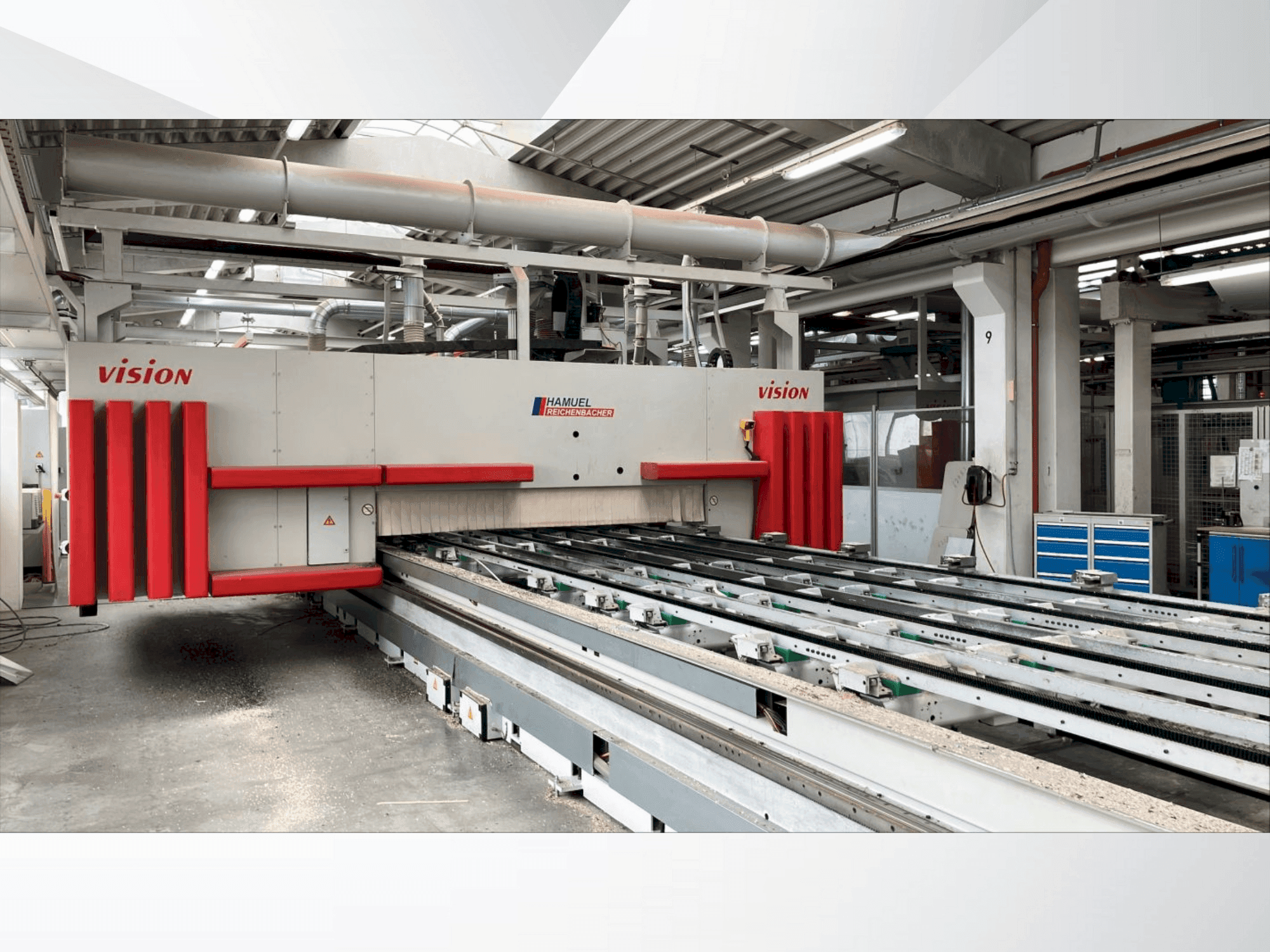

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Další vybavení

• Automaticky nastavitelný podpěrný stůl s vakuovými kolíky
• Vakuové sací desky zabudované do pevného lože stroje
• Umožňuje flexibilní a bezpečné umístění dílů

Výhody stroje

Kvalitativní výhody stroje

• Osy u2 až u10: pohyb nosiče
• Stroj se vyznačuje maximální rychlostí 60 m/min na osách x a y, 20 m/min na ose z, až 90°/s na osách b a c a nabízí plynule programovatelnou rychlost posuvu v rovině x/y po libovolné dráze.
• Vakuové kolíky: 72 jednotek, Ø100 mm
• Zdvih: 100 mm
• Efektivní zdvih: 25 mm (nad základním pásem)
• Systém vakuového nosiče zahrnuje 9 nosičů poháněných elektromotorem, každý s rozsahem zdvihu ±1000 mm, minimálním roztečí 300 mm (typicky ~1000 mm) a vybavených 8 vakuovými přísavkami (Ø100 mm) uspořádanými ve vzoru 1–2–2–2–1, monitorováním vakua a elektrickými ofukovacími tryskami pro čištění padů na obou stranách, se všemi foukacími tryskami pro čištění padů na obou stranách

Technické výhody stroje

• Ovládací panel: 17" tft plochá obrazovka
• Operační systém: windows 7
• Displej počítače: pcu 50. 5
• Uživatelské rozhraní: hmi operation
• Osy x1/x2: cca. 8540 mm – podélný portálový pohyb
• Osa y1: cca. 2500 mm – příčný pohyb jednotky
• Osa z1: cca. 480 mm – vertikální pohyb jednotky
• Osa b1: ±180° – otočný pohyb
• Osa c1: 360° – rotační pohyb
• Osa x3: pohyb jednotky podlahového vrtání

Informace navíc

Stroj je stále pod proudem
