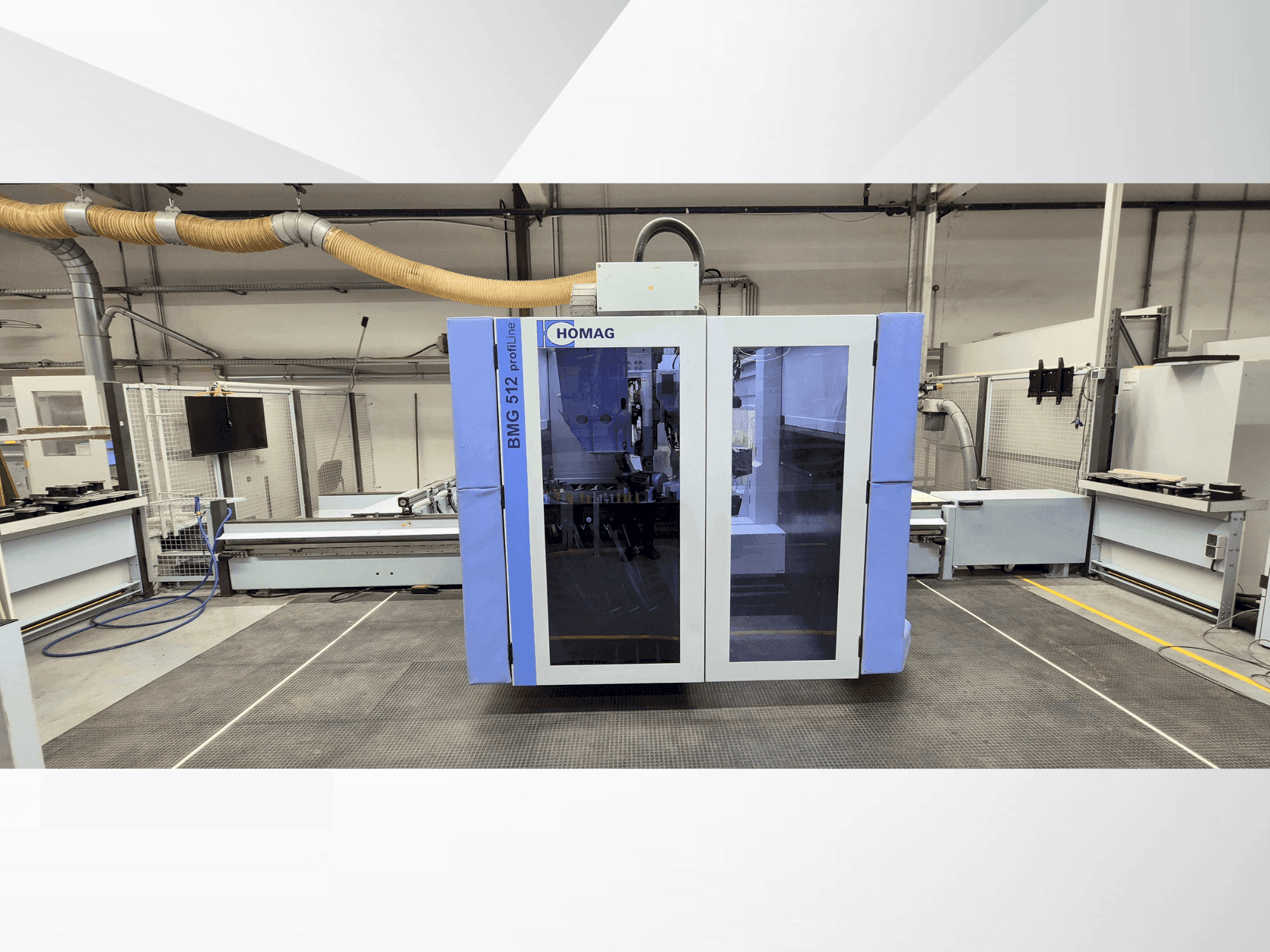

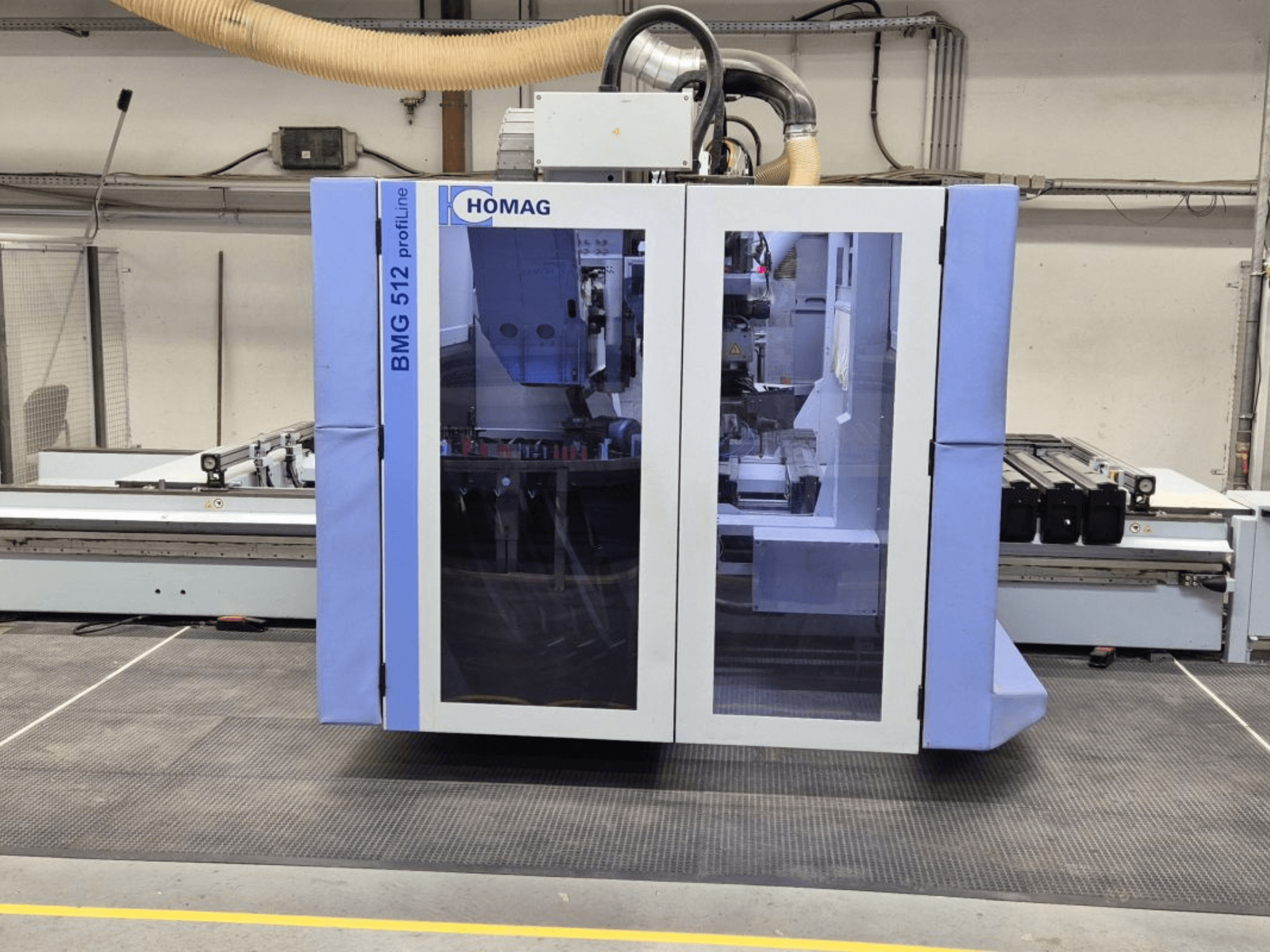

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Další informace

Obrobek

• Délky: 4000 mm pro jednoduché uložení / 2250 mm pro kyvadlové uložení

• Šířky: 1450 mm pro všechny jednotky a přední doraz

• Maximální tloušťka obrobku: 300 mm (včetně upínacích zařízení)

• Až 60 mm se standardními upínači bez omezení pro jednotky a odsávání.

Stůl

• Automatický konzolový stůl

• Automaticky nastavitelný konzolový stůl

• 8 konzol Y = 1500 mm

• 16 bočních a dorazových čepů 140 mm, elektromechanicky ovládané

• Dynamické rozdělení prostoru pro optimální využití v kyvadlovém provozu

• Různé dvojité vakuové svorky

• Bez vakuové pumpy; napájení přes vakuový systém na straně budovy

Nástroje

• 18násobný kotoučový výměník nástrojů

Hlavní pohon

• Zpracovatelské vřeteno: 12 kW (provoz S6) / 9,5 kW (provoz S1)

• Vřeteno s hybridními ložisky

• Frekvenčně řízené otáčení: 0 - 24000 ot/min

• Automatické snižování posuvu s klesajícími otáčkami vřetena

Vstřikovací jednotka

• Lepicí jednotka POWEREDGE

• Lepicí jednotka pro lepení hran v rozsahu 360° na tupé spoje.

• Nanášení lepidla pomocí nanášecího válečku na materiál hrany

• 1 přítlačný váleček Ø 50 mm, 1 následný váleček Ø 35 mm

• Max. výška hrany: 65 mm

• Tloušťka hrany: 0,4 - 3 mm (dýha 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Horkovzdušná tryska pro ohřev silných hran na malých poloměrech, ovladatelná pomocí NC

Ovládání stroje

• POWERCONTROL PC 86 POWERTOUCH

• S 21,5" vícedotykovým displejem Full-HD

• WoodWOP pro grafické, dialogově orientované vytváření CNC programů.

• Diagnostický systém WOODSCOUT

Další vybavení

• Rozhraní pro jednotku FLEX 5

• Osa C s rozhraním jednotky

• Neomezený rozsah otáčení

• Spojovací prvek pro automatickou výměnu nástrojů jednotky FLEX 5

• Vrtací hlava

• 21 vřeten V17 / H4 / S0 / 90°

• 17 vertikálních vrtacích vřeten s rychlovýměnným systémem.

• Uspořádání ve tvaru T: 7 vřeten ve směru Y / 11 vřeten ve směru X

• 4 horizontální vřetena s pilou 0 / 90°

• Stanice pro předřezávání

• Pohybuje se s portálem pro obrábění (osa X)

• Pila / ořezávací jednotka pro výměnu nástrojů

• Kombinovaná jednotka pro ořezávání a zaoblování rohů, řízená senzorem

• Kombinovaná jednotka pro ořezávání / vytahování nožů

Další informace

• Nádrž na chladicí kapalinu pro obráběcí vřeteno

• Integrovaný dopravník třísek, vyprazdňování vlevo

Poznámka: Technické údaje a popisy mají pouze informativní charakter a nejsou závazné.
