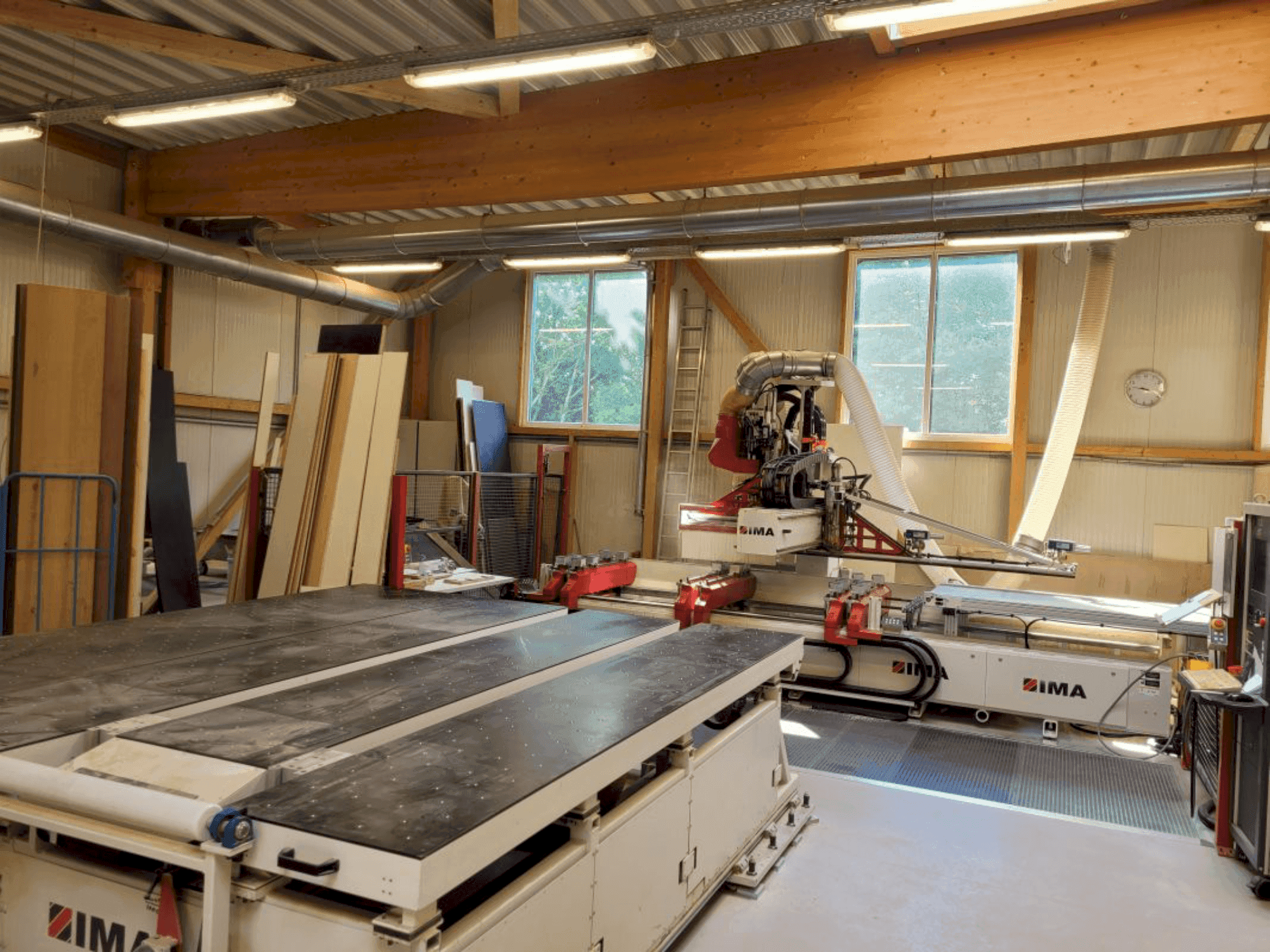

IMA - BIMA CUT 120/300DE-CNC-IMA-2008-00002

Další vybavení

• Automatické centrální mazání
• Volautomatický seřizovací stůl
• Bezpečnostní rohože
• IMAWOP 6.0
• Sací příčný vývod při dodávce pro automatický výtlačný transport
• Poháněný dopravní pás pro vykládací dopravu

Výhody stroje

Technické výhody stroje

• 6 plynule nastavitelných podpěrných ramen ve směru x s jedním předním dorazem
• 18 přísavek: 100 mm x 100 mm x 50 mm
• Rozměry automatického zasouvacího stolu: x = 2800 mm, y = 2800 mm, z = 34 mm
• 4osé frézovací vřeteno: 7,5 kw, 8000–24000 ot/min, automatický 18násobný měnič otáček
• 3osé frézovací vřeteno: 4 kw, 7500–12 000 ot. /min, ruční měnič nástrojů
• Vrtací jednotka s 21 individuálně ovladatelnými vertikálními vřeteny
• Adaptér pily: 90 stupňů pevný // adaptér: horizontální vrtací a frézovací hlava (křížová hlava)
• Vakuové čerpadlo: 100 m³/h
• Připojení odsávání: d = 250 mm, jednotlivé odsávání s automatickým ovládáním posuvných otvorů
• Stlačený vzduch: 7 barů konstantní

Informace navíc

Obrobek Tloušťka obrobku: 14-38 mm Max. upínací výška od horní hrany přísavky: 100 mm Pracovní výška: cca 1000 mm Pracovní rozsah bez kyvadlového obrábění: 2 x 1400 mm Pracovní rozsah s kyvadlovým obráběním: 2 x 900 mm Volný prostor uprostřed: 200 mm Minimální rozměry dílu v automatickém režimu: Délka = 295 mm, Šířka = 115 mm Max. rozměry dílu v automatickém režimu: Délka = 3000 mm, Šířka = 1200 mm
