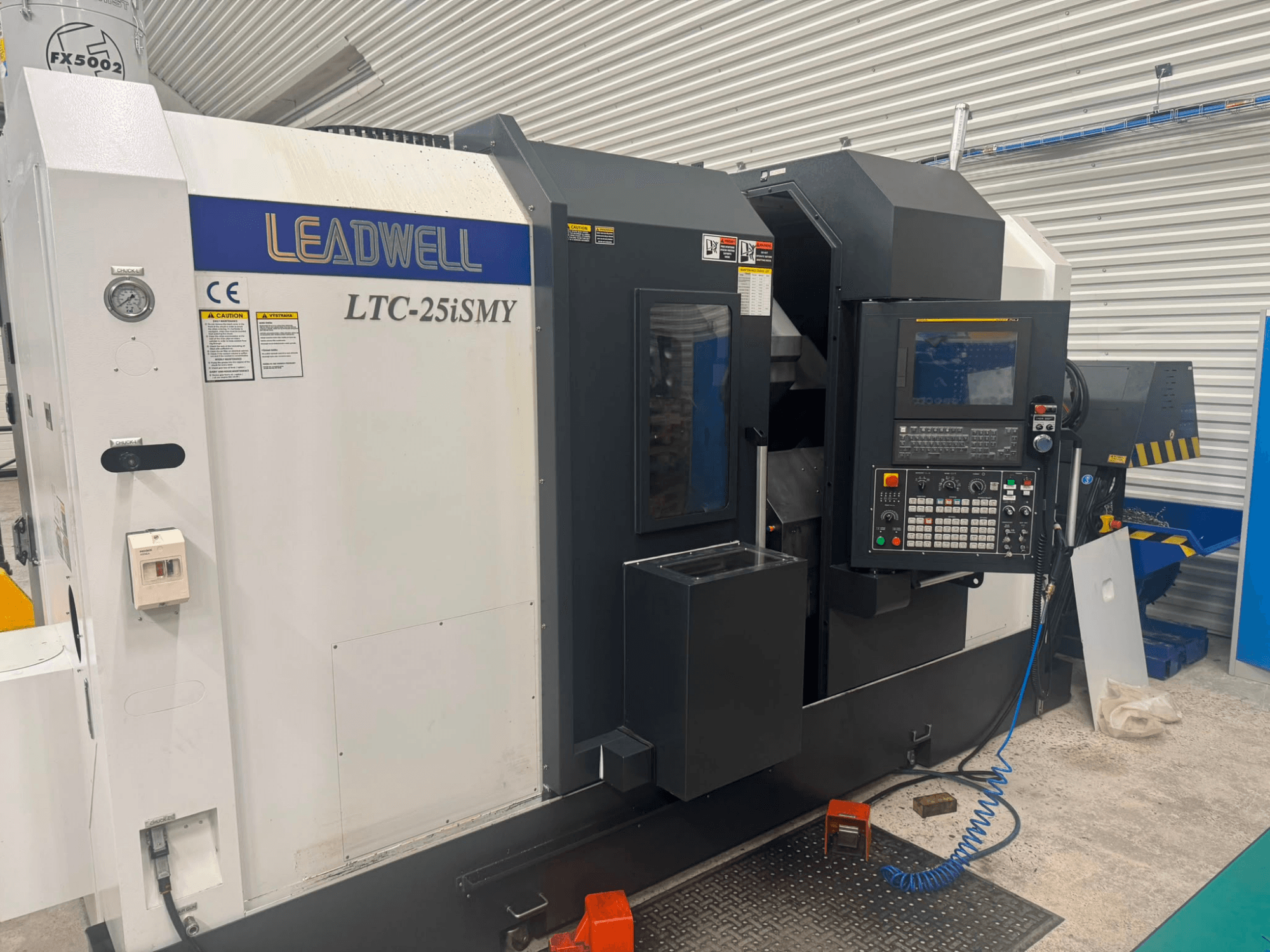

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Kapacity

  • Max. průměr soustružení nad ložem: 590 mm

  • Max. průměr otáčení nad příčnou podpěrou: 590 mm

  • Max. průměr otáčení: 430 mm

  • Max. délka soustružení: 770 mm

  • Max. průměr tyče: 78 mm

  • Max. hmotnost obrobku: 39 kg

• Osy a pojezdy

  • Zdvih osy Z2 (protivřeteno): 780 mm

  • Min. krok polohování osy C1 (hlavní vřeteno): 0,001

  • Min. přírůstek polohy osy C2 (protivřeteno): 0,001

• Hlavní vřeteno

  • Velikost upínacího sklíčidla: 254 mm

  • Kužel vřetena: A2-8

  • Vrtání vřetena: 89 mm

  • Typ pohonu vřetena: Fanuc A P30/6000i

• Protivřeteno

  • Max. otáčky: 4000 ot./min

  • Velikost upínacího pouzdra: 210 mm

  • Kónus: A2-6

  • Max. průměr tyče: 66 mm

  • Výkon: 15 kW

  • Typ pohonu vřetena: Fanuc A 12/7000i

• Revolverová hlava / nástroje (nástrojová hlava EWS)

  • Průměr upínacího systému: BMT65

  • Počet pozic: 12

  • Max. vnější rozměry nástroje: 25 x 25 mm

  • Max. vnitřní upínací průměr nástroje (závitování): 40 mm

  • Doba výměny sousedního nástroje: 0,8 s

  • Max. doba výměny nástroje: 1,3 s

  • Max. otáčky poháněných nástrojů (v axiálním směru): 4000 ot./min

  • Max. otáčky poháněných nástrojů (radiálně): 4000 ot/min

  • Výkon pohonu rotačních nástrojů: 4,5 kW

• Rychloposuvy

  • X: 15 000 mm/min

  • Z: 20 000 mm/min

  • Y: 7 500 mm/min

  • Z2 (protivřeteno): 20 000 mm/min

• Řízení

  • Fanuc 0iTF PLUS s 15" LCD displejem, Manual Guide i, Ethernet

• Příkon stroje: 65 kVA

Doplňkové vybavení

• Upínání do kleštiny

• Hydraulické upínací sklíčidlo 254/3 (10"), tyč max. Ø 77 mm, 3500 ot/min

• Snímač nástrojů Renishaw HPMA (motorizované rameno)

• Vysokotlaké chlazení 20 bar přes hlavu nástroje

• Tryska pro ofukování obrobku nad hlavním vřetenem

• Tryska pro ofukování obrobku nad protivřetenem

• Kazetový dopravník třísek s nádobou na třísky

• Protivřeteno se sklíčidlem 203/3

• Lopata pro vyjímání obrobku s nádobou

• Příprava/rozhraní pro podavač tyčí

• Výstražný maják (kontrolka stavu stroje)

• Olejový separátor pro emulzi chladicí kapaliny (z ztraceného mazání)

• 3 ks axiální otočné jednotky BMT65

• 3 ks radiálních otočných jednotek BMT65

• 4 ks oboustranných držáků pro vnější soustružení BMT65

• 4 ks oboustranných držáků pro vnitřní soustružení BMT65

• 1 ks jednostranný držák pro vnitřní soustružení

• Odsávání Filtermist FX5002
